產品特性：

• AMR單體和驅動電路一體化
• 能夠 “不接觸”和“無接點”地進行檢測和控制
• 有效防止跳躍
• 靈敏度可變、工作電壓擴大度可變
• 有SOT23、SON4、XSON3種規格

應用范圍：

• 手機、電腦、家電等蓋或門的開關
• 液體或氣體的流量計
• 檢測可脫卸的零件在使用時的安裝位置是否正確

前言
磁性傳感器能夠檢測出磁場的強度（大?。┖头较?。近年來，磁性傳感器IC已取代了機械開關被廣泛應用。特別是手機和電腦的開閉檢測、白色家電的開閉檢測、定位檢測中，使用頻率就很高。

村田制作所制造的磁性開關傳感器IC（AS系列）是將AMR單體和驅動電路一體化的一種磁性傳感器。本文將以此產品為例，詳述磁性傳感器的特性，特征和使用方法等。

AMR (Anisotropic- Magneto- Resistance) 即各向異性磁阻效應。各向異性是指具有方向性，在這里是指可以檢測出任意方向的磁力。

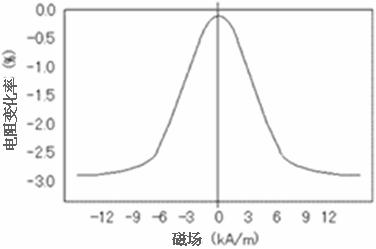

AMR單體是用鎳和鐵等制成的強磁性金屬合金。一般采用硅(Si)制成，當遇到施加的電流方向垂直的磁場時，阻抗值發生變化。這個現象就稱為磁阻效應，特性如圖1所示。它以0(零)H為軸，正負兩側對稱的特性，因此是不區別磁鐵的N極和S極的兩極檢測。
AS系列特性
圖2為AS系列的外觀形狀。除了業界標準的SOT23(2.9×2.8×1.2mm)，SON4(2.0×2.1×0.6mm)之外，加上超小型的XSON (1.2×1.2×0.4mm)，共3種規格，可根據實際空間組合選擇。

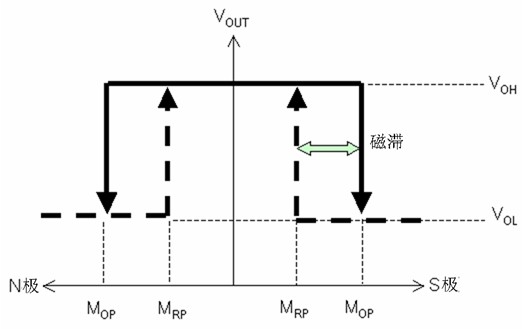

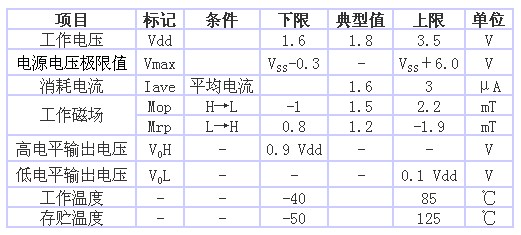

表1是AS系列的代表產品AS-M15TA-R的規格一覽表，其中最重要的是工作磁場。工作磁場是指輸出信號改變的磁場，為了防止跳躍現象（“高”和“低”在閾值附近反復出現的現象），具有磁滯區間，如圖3所示。

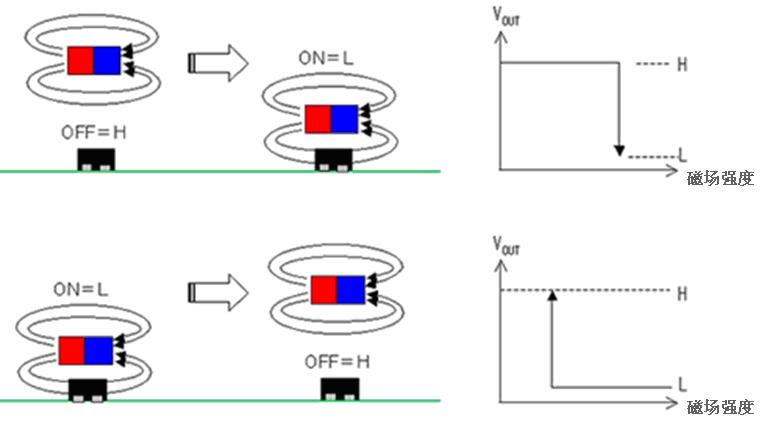

除了標準特性外，還具有靈敏度可變，工作電壓的擴大可變等特性。詳細的規格標準就不在此詳述。圖4是為了減少消耗電流進行的抽樣測定的說明簡圖。 AS系列能夠通過磁鐵和傳感器之間的距離改變來檢測出磁通密度的變化，控制傳感器輸出信號的開關 (高(H)<=>低(L))，如圖5所示。當磁鐵接近傳感器，使磁場的強度變大，則傳感器的輸出就會由“高”變“低”，反之則由“低”變“高”。
此傳感器的特點是能夠 “不接觸”和“無接點”地進行檢測和控制。與原先同樣用途的機械開關相比，無接點的特點不僅延長了使用壽命，還能夠防止異物引起的異常運作。同時，由于磁力能夠穿透非磁性材料的特征，無論是耐塵、耐水，或是其它復雜的設計、構造等要求也可以應對自如。并且，AS系列3種封裝規格都擁有相同的特性，不需要變更周圍電路就能對應設備的薄型、小型化設計。另一方面，由于靈敏度比以前的磁性傳感器更高，它的檢測范圍更寬廣，配置傳感器時也更加自由。甚至可以為磁鐵的小型化做貢獻。

各種使用方法和設計
通過讓傳感器靠近和遠離磁鐵來控制電路的方法，較為普遍的就是使用在蓋或門的開關部分，比較容易想象。若在磁鐵上安裝齒輪或羽毛，還能夠作為液體或氣體的流量計使用(如圖6)。另外還可以用來檢測可脫卸的零件在使用時的安裝位置是否正確。

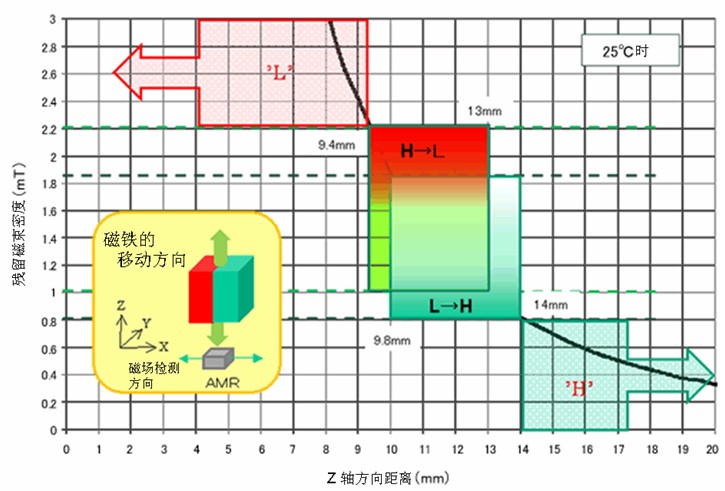

在電氣設計上，需要考慮傳感器的特性，使用的磁鐵特性，以及和傳感器的位置關系。圖7是模擬將鐵氧體磁鐵(5×4×6mm)沿Z軸（遠離傳感器）方向移動時的情況。從傳感器的磁滯開始，9.4mm以下輸出信號一定是“低”(靠近磁鐵，蓋閉合)；14mm以上輸出信號一定為“高”(遠離磁鐵，蓋打開)。實際設計的時候，還需要考慮到傳感器特性的偏差、溫度特性，磁鐵的溫度特性，生產時以及時間長了之后傳感器的位置偏移。
今后的展望
“不接觸檢測”“無接點工作”的運用不僅僅停留在現在的手機和筆記本電腦等,更期望將來在各種領域中使用。為了能滿足各種用途的靈敏度調整和輸出方法等的要求，當務之急就是考慮相對應的變化。同時還將充實磁場分析、模擬對應等設計支持服務。
