電子元器件的封裝

發布時間:2021-07-09 責任編輯:wenwei

【導讀】極性元件在整個PCBA加工過程中需要特別注意,因為方向性的元件錯誤會導致批量性事故和整塊PCBA板的失效,因此工程及生產人員了解SMT極性元件極為重要。

一、極性定義

極性是指元器件的正負極或第一引腳與PCB(印刷電路板)上的正負極或第一引腳在同一個方向,如果元器件與PCB上的方向不匹配時,稱為反向不良。

二、極性識別方法

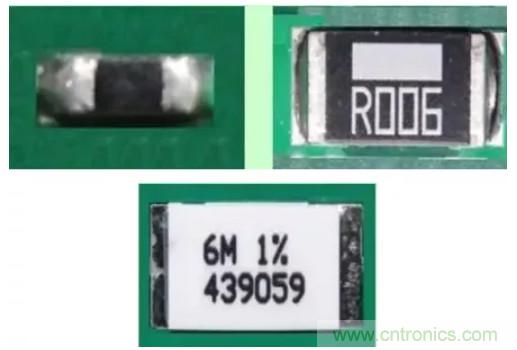

1、片式電阻(Resistor)無極性

電子元器件的封裝

2、電容(Capacitor)

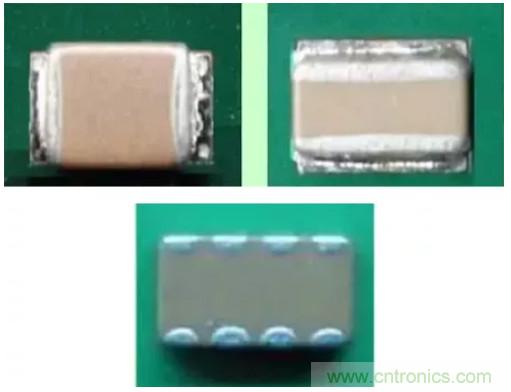

2.1 陶瓷電容無極性

電子元器件的封裝
圖2.2.1 陶瓷電容(無極性)

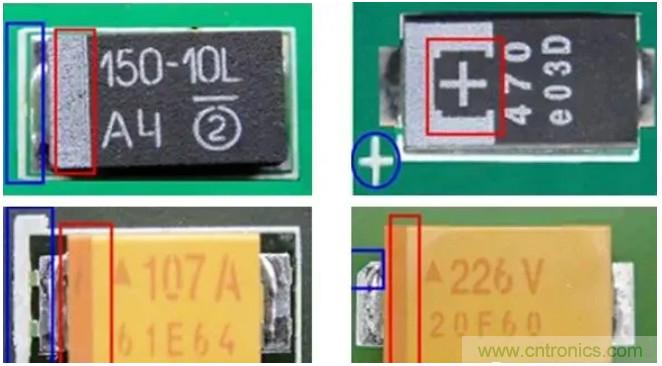

2.2 鉭電容有極性

PCB板和器件正極標示:1)色帶標示;2)“+”號標示;3)斜角標示。

電子元器件的封裝
圖2.2.2 鉭電容有極性

2.3 鋁電解電容有極性
  
零件標示:色帶代表負;PCB板標示:色帶或“+”號代表正極。

電子元器件的封裝
圖2.2.3 鋁電解電容有極性

3、電感(Inductor)

3.1 片式線圈
  
片式電感等兩個焊端封裝無極性要求。

電子元器件的封裝
圖2.3.1 片式電感無極性

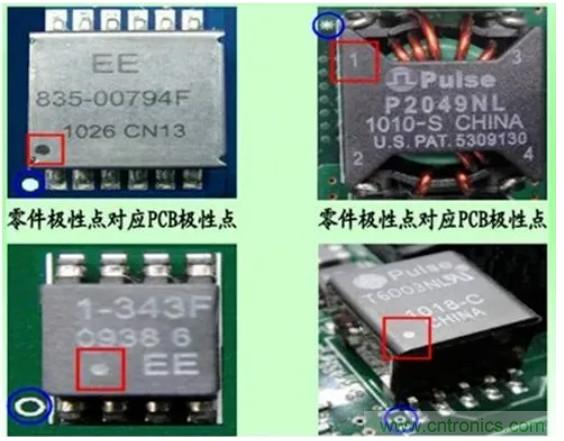

3.2 多引腳電感類
  
多引腳電感類有極性要求。零件標示:圓點/“1”代表極性點;PCB板標示:圓點/圓圈/“*”號代表極性點。

電子元器件的封裝
圖2.3.2 多引腳電感類

4、發光二極管(Light Emitting Diode)

4.1 SMT表貼LED
  
表貼LED有極性。

零件負極標示:綠色為負極;

PCB負極標示:1) 豎杠代表;2) 色帶代表;3) 絲印尖角代表;4) 絲印“匚”框代表。

電子元器件的封裝
圖2.4.1 表貼LED器件

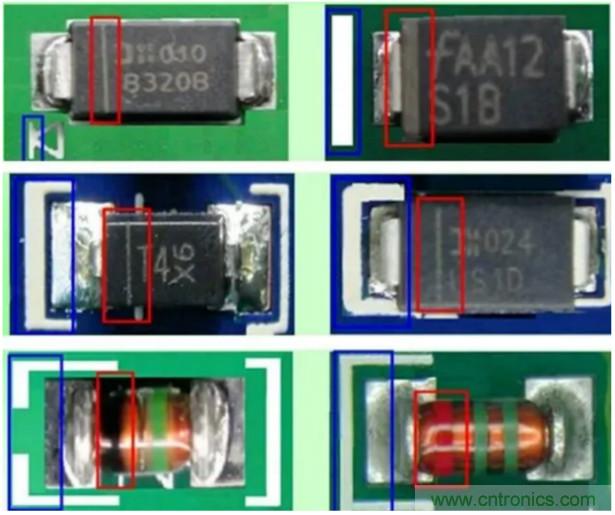

5、二極管(Diode)

5.1 SMT表貼兩端式二極管
  
表貼兩端二極管有極性。

零件負極標示:1)色帶,2)凹槽,3)顏色標示(玻璃體);

PCB負極標示:1)豎杠標示,2)色帶標示,3)絲印尖角標示,4)“匚”框標示

電子元器件的封裝
251.表貼的二極管帶有極性

6、集成電路(Integrated Circuit)

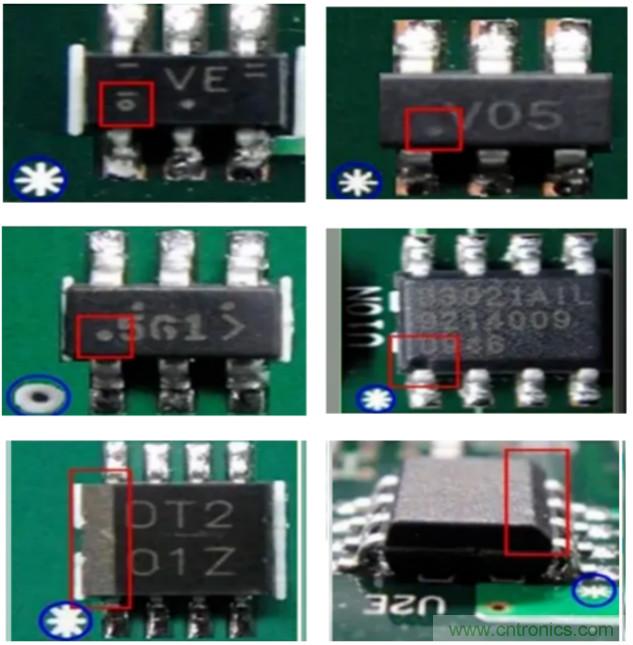

6.1 SOIC類型封裝
  
這類封裝有極性。極性標示:1)色帶,2)符號,3)凹點、凹槽,4)斜邊

電子元器件的封裝
圖2.6.1 集成電路的極性標記

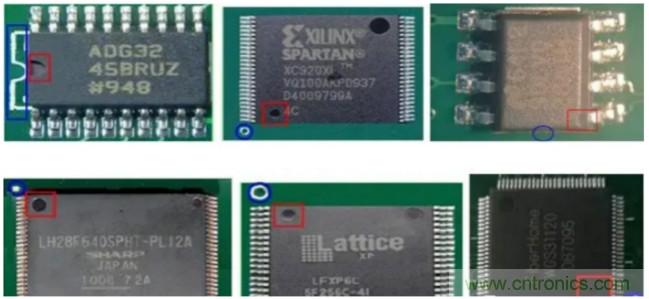

6.2 SOP或QFP類型封裝
  
這類封裝有極性。極性標示:1)凹點/凹槽標示,2)其中一個點與其它兩/三個點的(大小/形狀)不同。

電子元器件的封裝
圖2.6.2 SOP以及QFP封裝

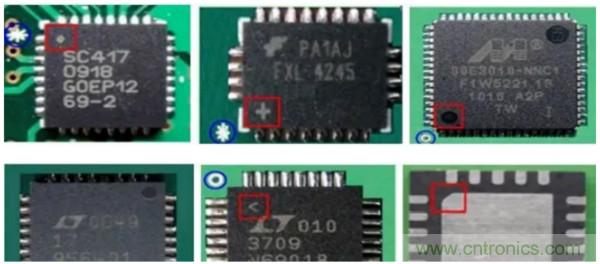

6.3 QFN類型封裝
  
這類封裝有極性。極性標示:1)一個點與其它兩個點(大小/形狀)不同,2)斜邊標示,3)符號標示(橫杠/“+”號/圓點)。

電子元器件的封裝
圖2.6.3 QFN封裝有極性

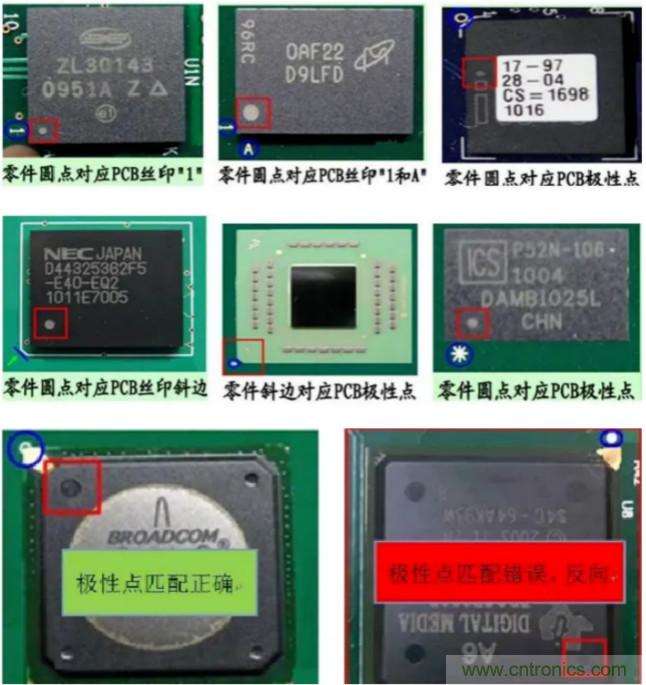

7、柵格排列球形腳芯片(Ball Grid Array)

零件極性:凹點/凹槽標示/圓點/圓圈標示;

PCB板極性:圓圈/圓點/字母“1或A”/斜角標示。

零件極性點對應PCB上極性點。

電子元器件的封裝
圖2.7.1 BGA封裝芯片

參考資料

[1]常見SMT極性元器件識別方法(圖解): https://mp.weixin.qq.com/s/5kPpFPrdZkmxAi8hJEd-xA
