旋轉變壓器（Resolver）工作原理簡介



旋轉變壓器是一種電磁式傳感器，又稱同步分解器。它是一種測量角度用的小型交流電動機，用來測量旋轉物體的轉軸角位移和角速度，由定子和轉子組成。其中定子繞組作為變壓器的原邊，接受勵磁電壓。轉子繞組作為變壓器的副邊，通過電磁耦合得到感應電壓。通常副邊會使用兩個繞組線圈，互成90°放置在轉子上，如圖1所示，



圖1



在實際的使用中，轉子會隨同電機做同軸旋轉，即轉子的角度速度以及位置就表征了電機的相應狀態。若我們在定子上施加正弦勵磁信號VR，則該交流能量通過原邊線圈會產生磁通量Φ，則在理想狀況下，該磁通量會在副邊產生感應電壓，VS和VC。則通過法拉第電磁感應定律可得到VS和VC以及角度Θ的關系如下：





由此我們可知，若可知道施加激勵VR以及得到的響應VS與VC的實時信息，則可根據上述公式得到角度和速度的信息。在知道Resolver的基本工作原理后，為了得到角度、速度信息，并提供給DSP進行算法參考, 我們需要以下功能電路資源輔助Resolver工作，以實現期待的功能：



DAC（Digital to Analog Converter）電路：提供勵磁正弦信號VR。勵磁頻率通常在10kHz到20kHz。



Boost升壓電路：將勵磁信號電壓幅度提高。通常Resolver接收的勵磁信號通常有4Vrms，7Vrms等。同時在應用過程中還需要給系統提供一個共模電壓，因此這就需要對DAC的輸出信號進行一定的放大。



勵磁放大前級電路：在對DAC輸出的勵磁信號進行功率放大前，往往需要利用運放搭建電路對DAC的輸出進行濾波以及施加共模電壓。



勵磁功率放大電路：將勵磁信號驅動能力放大，具體驅動能力需要看Resolver的規格。通常需要100mA~300mA。



副邊信號調理電路：將轉子感應到的信號VS/VC進行濾波以及調理到ADC可以接受的信號范圍。



ADC（Analog-to-digital converter）：如基本原理所介紹，我們需要將VS/VC/VR的模擬信號轉換成數字信號，供RDC進行角度和速度的計算。



RDC（Resolver-to-digital converter）：執行算法，將轉子和定子的輸出和感應的數字信號執行算法，計算出速度和角度信息，并輸出給DSP的CPU進行電機算法參考。



可以看出，要實現旋變解碼，并不是一件容易的事情。TI在汽車和工業電機方案上擁有十分豐富的經驗，并提供多種解決方案。本博文將主要向大家介紹兩種應用較廣的方案。第一個是基于C2000系列DSP的旋變軟件解碼方案，第二個是基于TI PGA411-Q1的高度集成的旋變接口芯片方案。



基于C2000的旋變軟件解碼方案

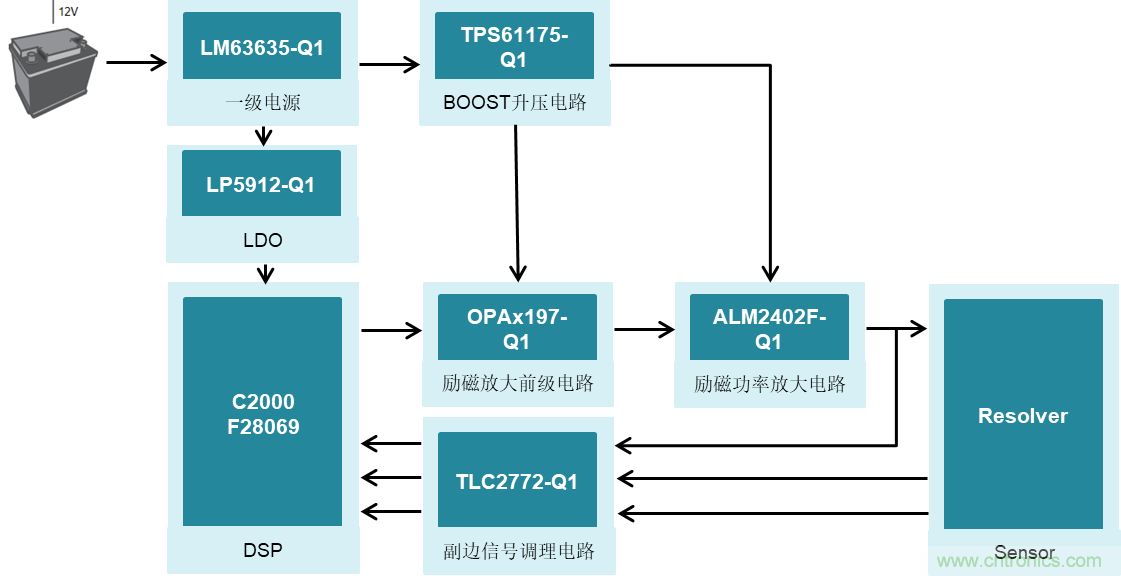

圖2展示了基于C2000架構的離散旋變軟解碼的硬件方案框圖。



圖2



Boost升壓電路：如前文所說，為達到Resolver的驅動電壓，通常需要將勵磁信號進行放大。在電動車應用開發中，通常采用2級架構得到。首先使用一顆12V（低壓鉛蓄電池）轉換成5V的一級電源。然后再利用一顆BOOST升壓電源芯片將5V轉換成15V（7-VRMS Mode）的電源。這里的選擇也較多，針對本應用并沒有太多的限制。優秀的工程師往往會結合電路中的其他運用與需求，在ti.com中尋找合適的電源芯片。這里推薦可以使用的一級降壓電源LM63635-Q1，二級升壓BOOST電源TPS61175-Q1。



勵磁放大前級電路：汽車應用EMI環境復雜，為了保證勵磁功率放大電路不被干擾，保持信號完整性不失真，并增加一定的共模，工程師往往需要利用運放搭建勵磁放大前級電路。這里對運放的選擇主要要求較寬的Bandwidth以及較高的開環增益，以確保信號不失真。這里可推薦使用OPA197系列運放。其具有10-MHz GBW，且OPEN-LOOP GAIN可達143dB，可確保旋變解碼系統的精度要求。



勵磁功率放大電路：Resolver的勵磁原邊線圈通常是有很低的DCR(DC resistance通常小于100Ω)，因此需要有一定的電流輸出能力才可以驅動Resolver，通常是100-300mA。同時，為了使Resolver得到更好的精度以及線性度，在這里的應用中還需要具備較高的SR（壓擺率Slew Rate）。傳統的解決方案是利用Transistors搭建CLASS AB功放電路，其電路復雜，可靠性低，且成本以及性能均差強人意。TI針對工程師在此處的設計痛點，研發出ALM2402F-Q1，這是一顆針對旋變勵磁應用設計的雙路運放。ALM2402F-Q1芯片具有以下特點：



1. 非常高的電流輸出能力，最大可支持400mA的持續電流輸出。完全滿足各類resolver的需求。

2. 3.4V/us的SR?？梢源_保勵磁信號不失真。

3. 內置RF/EMI濾波器。在逆變器這樣的復雜噪聲環境中可以更好的工作。



利用ALM2402F-Q1可以大大減少工程師的系統BOM，提高系統的可靠性。并且ALM2402F-Q1所提供的電流能力以及SR可以滿足絕大部分的Resolver。ALM2402F-Q1后續還會推出同系列針對Resolver應用的產品，請持續關注ti.com。



Resolver 原邊繞組輸入信號、副邊繞組輸出信號調理方案：如圖3所示，在典型應用中，Resolver的原邊勵磁輸入信號，副邊Sin/Cos繞組的輸出信號，我們都需要采集，并由差分信號轉換成單端信號提供給ADC以做后續算法的處理。因此這一部分需要所使用的運放具有差分信號輸入能力且為了獲得更精確的模擬信號，這里系統要求運放需要較低的增益誤差（Gain error）以及偏置。另外需要注意的是，由于汽車電機電磁環境復雜，為了獲得更佳準確的采樣信息，這里所使用的運放必須具有較高的CMRR（Common-mode rejection ratio）。工程師可前往ti.com根據自己的應用需求挑選合適的運放。這里我們推薦使用TLVx197-Q1, TLC2272-Q1。



圖3



ADC, DAC&RDC: TI C2000集成了十分豐富的資源供開發者使用。上述所提到的需要使用的資源包括，3路ADC一路DAC，以及RDC。本例中使用TI C2000 TMS320F28069。TI C2000微控制器片內集成多達4個12位/16位ADC單元，3路12位DAC，其中12位ADC最高采樣率達到12.5Msps，32位C28x DSP核和協處理器CLA都可以用來實現旋變解碼算法。TI C2000集成了十分豐富的資源供開發者使用。任何一個C2000產品都可以實現旋變解碼功能，具體還可以結合所開發電路的其他需求進行選擇。



TI離散軟解碼方案具有體積小，成本低，精度高，設計靈活等優勢。TI DSP C2000處理器的強大性能可直接用于電機控制做算法和驅動的實現。針對離散方案的旋變解碼前端設計，TI提供了系統參考設計，TIDA-01527。機智的工程師可前往ti.com搜索TIDA-01527下載該設計的相關資料。



PGA411-Q1旋變接口芯片解碼方案

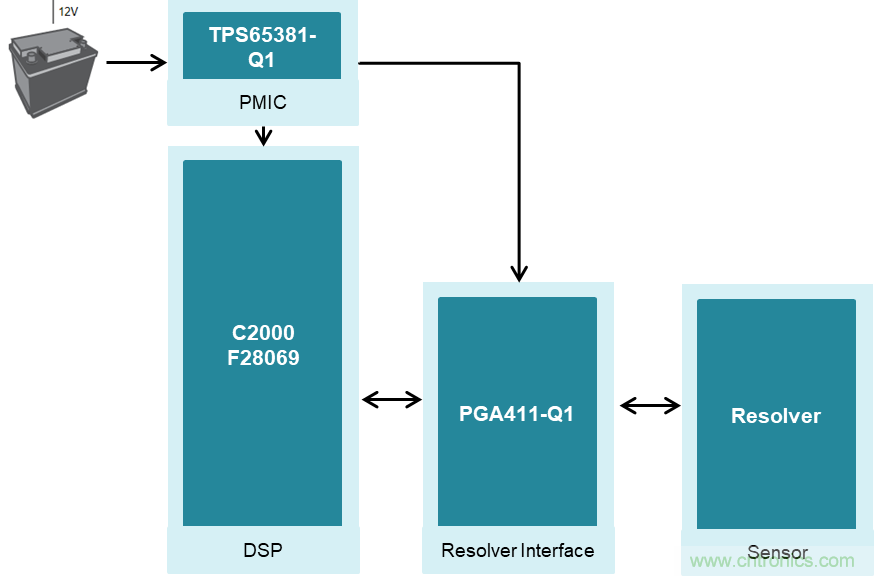

相比于上述的軟解碼離散方案，TI還提供集成度更高的旋變解碼方案，可以極大簡化系統方案設計。這就是使用TI旋變接口芯片PGA411-Q1。如下框圖展示了使用TI PGA411-Q1的旋變解碼方案。



圖4



可以看到在MCU和Resolver之間，僅用了一顆PGA411-Q1就完成旋變勵磁與解碼的工作，上述離散方案的電源芯片，運放芯片均不需要。這很大程度上是因?yàn)镻GA411-Q1針對旋變應用的需求做了高度的集成。讓我們一起來看一下PGA411-Q1所集成擁有的內部資源，如圖5所示：



圖5



DAC電路：從框圖中我們可以看出PGA411-Q1擁有兩個DAC。其中一個就是產生勵磁正弦信號的DAC。該DAC通過寄存器配置，可設置生成10kHz到20kHz的正弦勵磁信號。另外一顆DAC還可將運算出來的角度信息進行模擬輸出，供工程師調試使用。



Boost升壓電路：PGA411-Q1內部集成了一顆Boost Regulator。最大可提供150mA的輸出電流。Boost的輸入可與PGA411-Q1的5-V電源軌VCC共享，不需要額外的一級電源。Boost的輸出可以通過SPI設置調節。4-VRMS的電壓范圍在9.5V-13.5V，7-VRMS的電壓在13.5V-17.5V。

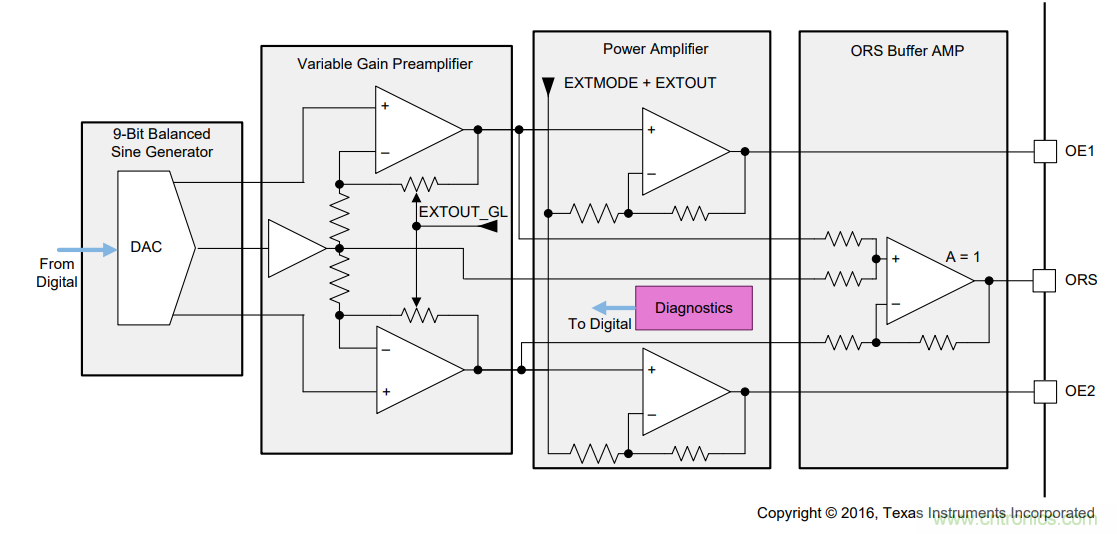

勵磁放大前級電路與勵磁功率放大電路: PGA411-Q1內部集成了Exciter Preamplifier and Power Amplifier。具體可參考圖6。利用TI內部集成的Exciter Preamplifier，工程師可以根據實際應用設置勵磁信號的共模電壓，然后提供給PGA411-Q1內部集成的功放模塊進行功率放大。PGA411-Q1內部的Power Amplifier輸出電流的能力最大可達145mA，可以滿足大部分的Resolver。若工程師發現你們所使用的Resolver需要更大的驅動電流，則建議更換Resolver。不過PGA411-Q1針對無法更換Resolver的應用場景也有解決方案，工程師可以disable Power amplifier， Preamplifier的輸出可以直接從ORS Pin得到，只需要將上述C2000方案中的勵磁功率放大電路的ALM2402F-Q1移植到這里與ORS連接即可。這樣的組合就將驅動能力提升至400mA。



圖6

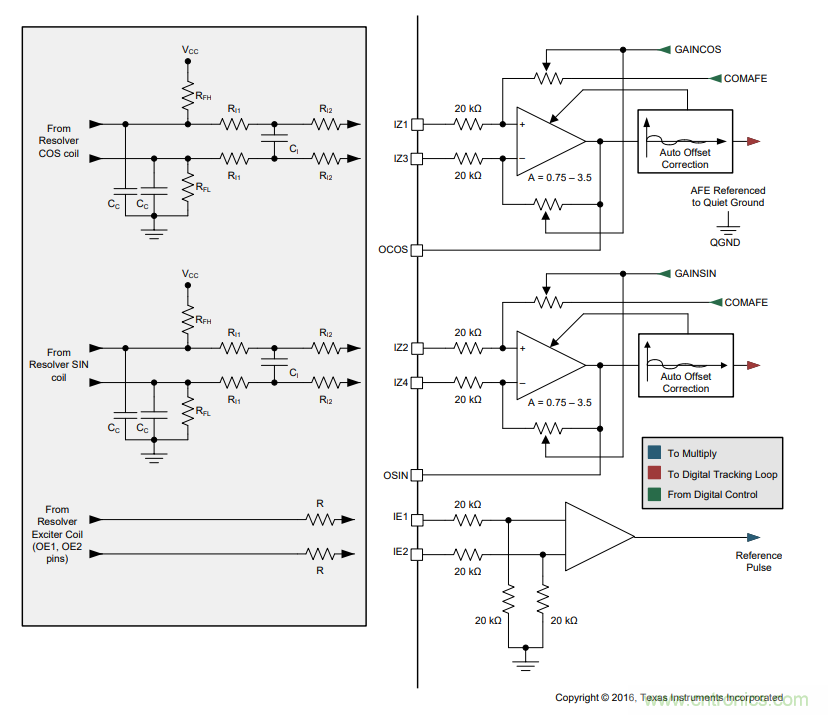

副邊信號調理電路：如圖7所展示，PGA411-Q1內部集成了AFE(Analog Front-End)。Resolver的勵磁信號以及輸出的SIN/COS信號均可通過PGA411-Q1內部集成的AFE進行信號調理。通過SPI可以配置AFE的Gain從0.75-3.5。AFE內部ADC分辨率為10bit和12bit, 可通過寄存器進行設置。



圖7



RDC（resolver-to-digital converter）：PGA411-Q1內置RDC，可對AFE的輸入進行TYPE II PI數字回路補償，并且具有自動偏移校正等功能。并可將運算的結果通過三種格式進行輸出：Parallel, Encoder, SPI?？梢詽M足市面上大部分的DSP或者其他處理模塊的接口要求。



除此之外，得益于PGA411-Q1的高度集成化，PGA411-Q1還可對各個功能模塊進行診斷和報錯功能。從圖5中我們可以看出，PGA411-Q1對AFE，勵磁功放，內部LDO以及BOOST等模塊，都添加了診斷模塊，每個模塊的狀態都可通過內部寄存器讀取。這大大簡化了工程師的外部硬件開發設計。并且PGA411-Q1是按照ISO26262流程開發的器件，專為功能安全項目定制，可提供完善的功能安全文檔。TI基于PGA411-Q1也有一些系統方案設計可供研發工程師進行參考，TIDA-07507, TIDA-00796。請點擊ti.com搜索相應的設計代碼下載相關資料。



C2000的離散旋變解碼方案，系統成本更有優勢，方案更加靈活，可拓展性強。而基于PGA411-Q1的旋變解碼方案，集成度更高，有豐富的診斷檢測和保護功能。不少優秀的工程師在功能安全項目的設計中，將兩種方案同時使用，進行冗余設計。無論哪種方案，TI都提供詳盡的參考資料以及強大的技術支持。請持續關注ti.com。



參考文獻：



[1] 《新能源汽車產業發展規劃（2021-2035年）》



[2] TIDA-01527: http://www.ti.com/lit/ug/tidudp0/tidudp0.pdf



[3] ALM2402F-Q1 datasheet: http://www.ti.com/lit/ds/symlink/alm2402f-q1.pdf



[3] PGA411-Q1 datasheet: http://www.ti.com/lit/ds/symlink/pga411-q1.pdf
