壓鑄模PIM技術以更小的封裝提供更高的能效和功率密度

因此,最大輸出功率由功率模塊的設計以及如何控制和冷卻模塊來定義。安森美半導體的運動控制在線仿真工具可幫助您選擇最合適的模塊。當電機停止和減速時,其運行會切換到再生模式。電機產生的功率被轉移回直流總線電容器。當產生的功率過大時,會過度充電并損壞電容器。在這種情況下,制動IGBT導通,將多余的電流引至與IGBT串聯連接的外部制動電阻器。這種布置會耗散過多的再生功率,并使電容器電壓保持在安全水平。

在含風扇、泵和加熱器驅動的應用中,再生功率不顯著,可以移除制動器。在這種情況下,該模塊稱為CI模塊,它代表轉換器逆變器模塊。

壓鑄模PIM技術以更小的封裝提供更高的能效和功率密度

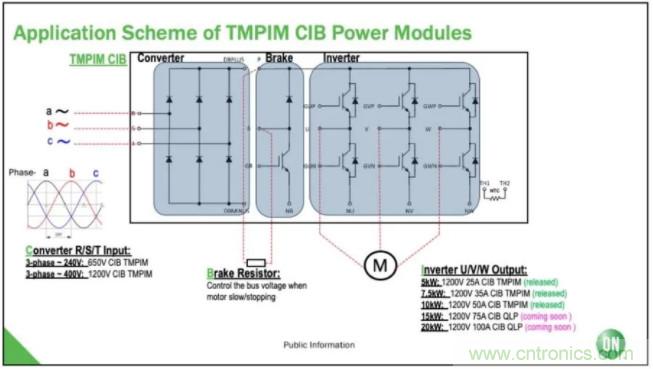

圖1:轉換器-逆變器-制動器 (CIB) 模塊的基本架構

創新的封裝用于功率集成模塊

通用CIB/CI模塊使用凝膠填充封裝,將功率組件封裝在外殼內。這種方法涉及一個多級制造工藝,但也許更重要的是,它固有地結合了不均勻材料和接口的額外層,這會削弱模塊并降低其魯棒性。安森美半導體開發壓鑄模功率集成模塊 (TMPIM) 挑戰這一規范。顧名思義,開發的工藝是一種單級封裝技術,可以用相同的材料創建封裝和包圍組件的介質。

壓鑄模工藝消除了對多種材料的需求,包括通常用于容納組件的塑料盒,膠水和包圍功率器件的密封劑。除了整體上更高效的制造工藝外,壓鑄模還能提供十倍的溫度循環,從而直接提高能效。這為最終產品的尺寸和形狀提供了更大的靈活性,并提供了更高的可靠性和功率密度。

迄今為止,安森美半導體已采用其TMPIM工藝開發和發布了許多模塊針對功率要求在3.75 kW至10 kW之間的應用,包括六個額定電流分別為25 A,35 A和50 A的1200 V CIB模塊。這些器件采用DIP-26封裝,包括CBI和CI變體?,F(xiàn)在,安森美半導體將擴展其產品系列,提供75 A和100 A電流輸出的1200 V CBI模塊,并推出一系列額定電流在35 A和150 A之間的650 V模塊。這些器件將能夠滿足功率要求高達20 kW的應用,并采用QLP封裝配置。DIP-26封裝的兩側都有端子,而QLP是四邊形的引線框架封裝,所有四個側面都有端子。

封裝增強帶來更高的功率密度

為了適應更高的輸出功率水平,安森美半導體進一步開發了其TMPIM工藝,推出了標準版和增強版。增強版本采用了先進基板,具有較厚銅層,從而無需底板,使兩種封裝的外形尺寸保持不變。這使制造商根據其功率需求在兩者之間進行遷移更為簡單。移除底板比相當?shù)哪K減少約57%的體積,同時比標準的TMPIM封裝提高30%熱導率。

壓鑄模PIM技術以更小的封裝提供更高的能效和功率密度

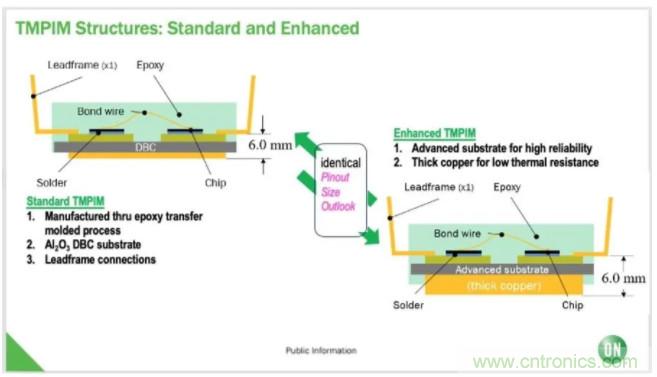

圖2:安森美半導體的標準板和增強板TMPIM封裝

更長的使用壽命

通過增加所用銅的厚度,封裝具有較低的熱阻和較高的熱質量,而先進的基板進一步提高了模塊的可靠性。

如前所述,整個組件,包括芯片、引線框架和焊線,都封裝在形成封裝的相同的環氧樹脂中。在DIP-26封裝中,CBI和CI模塊都有相同的引腳分配。在CI模塊中,制動端子沒有內部連接。

安森美半導體自身的競爭對手分析表明,使用其壓鑄模工藝制造的模塊可提供高十倍的溫度循環,高3倍的功率循環,同時具有更好的導熱性和整體能效。

總結

在電機驅動、伺服和HVAC應用中,VSD通常采用CIB或CI電路的電源模塊。安森美半導體通過創新的TMPIM技術開發功率集成模塊,現在能夠以更小的封裝提供更高的能效和功率密度。
