【導讀】但凡名稱前被冠以“超級”二字，必有其“任性”之處，因為其通常在某些方面的能力或性能，讓其他同類不可望其項背，從而在特定場合能扮演超級角色。比如“超人”，就可不受物理定律的限制，任性到令愛因斯坦無語。
當然，今天我們要討論的超級電容，仍然符合物理定律，但由于其在一些關鍵性能指標上能夠超越普通電容幾個量級，所以在不少應用領域上幾乎可以任性到獨步天下的地步。
超級電容為什么“超級”？
雙電層電容（EDLC，Electrochemical Double-Layer Capacitor）是一種電化學電容，之所以被稱作“超級”電容，主要是因為它的高能量密度特點，與傳統的電解電容相比，其容量高出幾個量級。這個優勢源于超級電容比較特殊的結構。
在傳統的電容中，電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得其累積在導體上，造成電荷的累積儲存，儲存的電荷量稱為電容量。
而超級電容，可以簡單地被視為懸浮在電解質中的兩個無反應活性的多孔電極板。在電極板上加電，電解質中相反極性的離子就會在電極板兩側形成兩個緊密的電荷層，近似于平板電容產生電容效應，達到儲能的目的。
電極上形成的緊密電荷層間距比普通電容的電荷層間距小得多，而且由于電容儲能容量的大小與電極的平面面積正相關，超級電容電極表面多采用多孔的活性炭材料，有效面積是光滑表面的數萬倍，因此，超級電容的儲存能量的能力（靜電容量）遠遠大于傳統的電容。

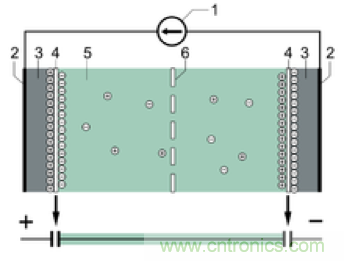

圖1：典型超級電容示意圖 （圖片來源：維基網）
1.電源，2.集電極，3.電極，
4.Helmholtz層，5.電解液，6.分隔
超級電容沒有傳統的電介質，而是使用絕緣體隔開。這個絕緣層可以讓電解液中的正負離子通過。該電解液本身不傳導電子，所以當充電結束后，電容內部不會發生漏電；放電時，電極上的電子通過外部電路從一極流向另外一極，其結果是電極與電解液中的離子吸附顯著降低，電解液中的正負離子又重新均勻分布開來。
這樣特殊的架構，決定了超級電容和一般電容以及其它儲能技術相比，在諸多性能方面都擁有絕對可以任性的資本，以至于被冠以“超級”頭銜。
表1：超級電容、電容和充電電池等儲能技術對比
○ 電容量：超級電容最為“任性”的性能參數是電容量。超級電容的容量遠超傳統電容，一個標準電池大小的電解電容的容量為幾十微法，同樣大小的超級電容的容量范圍在0.1F至幾千F（甚至上萬F），差別可達五個數量級。
○ 充電速度：超級電容的充電速度極快，通常達到額定容量的95%只需要數秒至10分鐘內即可，比電池充電時間小二至三個量級，絕對秒殺充電電池。
○ 超長壽命：超長的循環使用壽命也是超級電容最為任性的參數之一。其充放電循環使用次數最高可達數十萬次，高出充電電池兩個數量級，并使得每個充放周期成本大大低于電池。而且，與二次電池相比，超級電容沒有過充危險，沒有“記憶效應”，電極也不會發生腐蝕。
○ 功率密度：盡管超級電容的能量密度不及電池的一成，但是其功率密度卻非常“任性”，高至電池的10至100倍。因為峰值大電流放電能力超強，充放電能量轉換效率高。
此外，與充電電池相比，超級電容還有成本較低、放電電壓恒定、外部電路簡單、低溫特性好、更環保等特點，因此在諸多儲能應用中備受青睞。
呼之欲出的市場應用
正是由于認識到超級電容的這些價值，近年來它的應用也日漸趨熱。
汽車和交通運輸無疑將是未來十年超級電容的第一大應用市場。超級電容充電速度快、提供脈沖功率、安全、沒有昂貴的材料、報廢時無需特殊處理等特性，使其成為未來電動汽車進一步提升續航里程重要的技術選項。
在新能源汽車中，利用超級電容快速充放電的特性，還可以和電池配合形成智能啟?？刂葡到y(tǒng)——超級電容可迅速高效地吸收電動汽車制動產生的再生動能完成充電，而在加速和爬坡時放電，為智能啟?？刂葡到y(tǒng)電機提供電能，延長電池的使用壽命。類似的思路也可用在火車和地鐵等軌道交通的剎車制動系統，以及啟動停止操作頻繁的工業領域中，實現節能的目的。
在能源電力領域，后備電源是超級電容一個典型的應用場景：它可以在線路失電時，為開關設備提供可靠的電源支持；也可以在低負荷時儲存電能，而在高負荷時輸出電能，滿足微電網用電需求，提高電網的穩定性。
在新興的物聯網領域，超級電容可以與能量收集技術配合使用，成為使用壽命長、可靠性高、低成本的儲能解決方案。此外在消費類電子產品中，超級電容也為各種便攜產品提供穩壓或充當電源，比如為內置的閃光燈進行快速充電。
隨著人們對其應用開發的不斷深化，超級電容更大的潛力正在釋放出來，這也會給銳意創新的開發者提供更多“任性”發揮的空間。
選擇一顆理想的超級電容
當然，設計創意上的“任性”發揮，并不意味著你在超級電容選擇上可以任性隨便。找一個可靠的供應商、挑選一顆滿足設計所需的超級電容，仍然是開發者必須邁出的堅實的第一步。
AVX公司的超級電容就是一個非常不錯的選擇！AVX提供的多個系列的超級電容產品，都巧妙地融合了高電容、低ESR和低電流、出色的脈沖功率處理能力等特性，在眾多競品中表現搶眼；而且根據不同應用場景的需要，AVX超級電容已經形成完整的產品系列，并有了很多成功的商業案例，成為儲能和脈沖電源等應用的理想選擇。
AVX的SCC系列柱式超級電容看起來和普通的電解電容很相似，但電容值最高可達3000F，提供2.7V或3V的額定電壓，這些電容的工作溫度可高達85°C，帶電壓降額。SCC系列可提供更長的備份時間和更長電池壽命，并能根據需要提供瞬時功率脈沖，相關應用包括能量采集、UPS/工業、無線警報和遠程計量等。
SCC系列超級電容
產品特點
○ 電容值范圍為1F~3000F
○ 高脈沖功率處理能力
○ 低ESR
○ 低漏電流
○ 工作溫度高達85°C，帶電壓降額
○ 提供更長備份時間和更長電池壽命
○ 能根據需要提供瞬時功率脈沖
典型應用
○ 相機閃光燈系統
○ 能量采集
○ GSM/GPRS脈沖應用
○ UPS/工業
○ 無線警報
○ 遠程計量
○ 掃描儀
○ 玩具和游戲
在SCC系列基礎上，AVX還推出了SCC LE產品系列，所謂LE就是低ESR（Low ESR）的意思，該系列產品的ESR都在毫歐級的水平，其中的SCCY1AB857PLBLE 在1000 Hz時的ESR甚至低至0.8mΩ。
SCC LE系列超級電容
產品特點
○ 電容值范圍為3.3F~850F
○ 高脈沖功率處理能力
○ 超低ESR（毫歐級）
○ 低漏電流
○ 提供更長備份時間和更長電池壽命
○ 能根據需要提供瞬時功率脈沖
典型應用
○ 電力保持模塊
○ 能量采集
○ UPS/工業
○ 機器人電源
○ 大脈沖電流應用
AVX的SCM系列是串聯的超級電容模組，它可用于更高電壓的應用，額定電壓從5V到9V。該系列電容的電容范圍為0.47F至7.5F。
SCM系列超級電容
產品特點
○ 電容范圍為0.47F~7.5F
○ 高脈沖功率能力
○ 低ESR
○ 低漏電流
○ 塑料防潮版本
○ 工作溫度高達85°C，帶電壓降額
○ 提供更長的備份時間和更長電池壽命
○ 能根據需要提供瞬時功率脈沖
典型應用
○ 相機閃光燈系統
○ 能量采集
○ GSM/GPRS脈沖應用
○ UPS/工業
○ 無線警報
○ 遠程計量
○ 掃描儀
○ 玩具和游戲
上述的AVX的系列超級電容既可單獨使用，也可與一次或二次電池結合使用，成為實現創新能源管理方案的利器。
