LT8316是一種微功率、高壓反激式控制器，不需要光耦合器、復雜的次級側基準電源電路或附加的啟動組件。



擴展電源電壓



LT8316采用熱增強型20引腳TSSOP封裝，去除了4個引腳，以顯示高壓間隔。通過對第三繞組的隔離輸出電壓采樣，無需采用光耦合器來進行穩壓。輸出電壓通過兩個外部電阻和第三個可選溫度補償電阻進行編程。準諧振邊界模式操作有助于實現出色的負載調整、小變壓器尺寸和低開關損耗，特別是在高輸入電壓下。



由于輸出電壓是在次級側電流幾乎為零時檢測，所以無需采用外部負載補償電阻和電容。因此，LT8316解決方案采用的組件數量較少，大大簡化了隔離反激式轉換器的設計（參見圖1）。

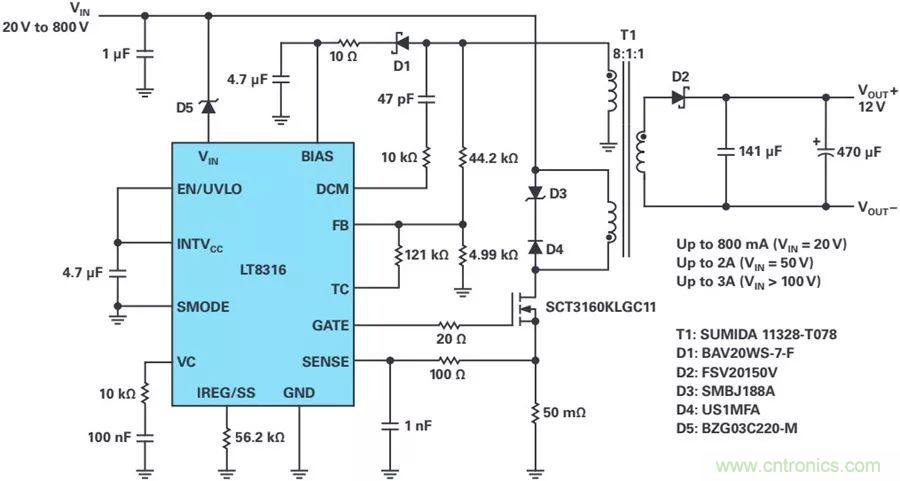

圖1. 完整的12 V隔離反激式轉換器，適用于20 V至800 V廣泛輸出，最小啟動電壓為260 V。



LT8316的額定工作電壓最大為600 V，但可以通過更換與VIN引腳串聯的齊納二極管來進行擴展。齊納二極管的電壓會降低供給芯片的電壓，使得電源電壓超過600 V。



LT8316



● 寬輸入電壓范圍：16V 至 600V

● 無需光隔離器即可進行調節

● 支持準諧振邊界模式

● 恒流和恒壓調節

● 低紋波輕載 Burst Mode® 運行

● 低靜態電流：75μA

● 可編程限流值和軟啟動

● 采用具有高電壓引腳間距的 TSSOP 封裝



圖1所示為輸入電壓為18 V至800 V的反激式轉換器的整個原理圖。如需查看詳細的組件選擇指南，請參考LT8316數據手冊。220 V齊納二極管與VIN引腳串聯時，鑒于齊納二極管存在電壓容差，電路的最小啟動電壓約為260V。注意，在啟動后，LT8316可以在電壓低于260V時正常工作。

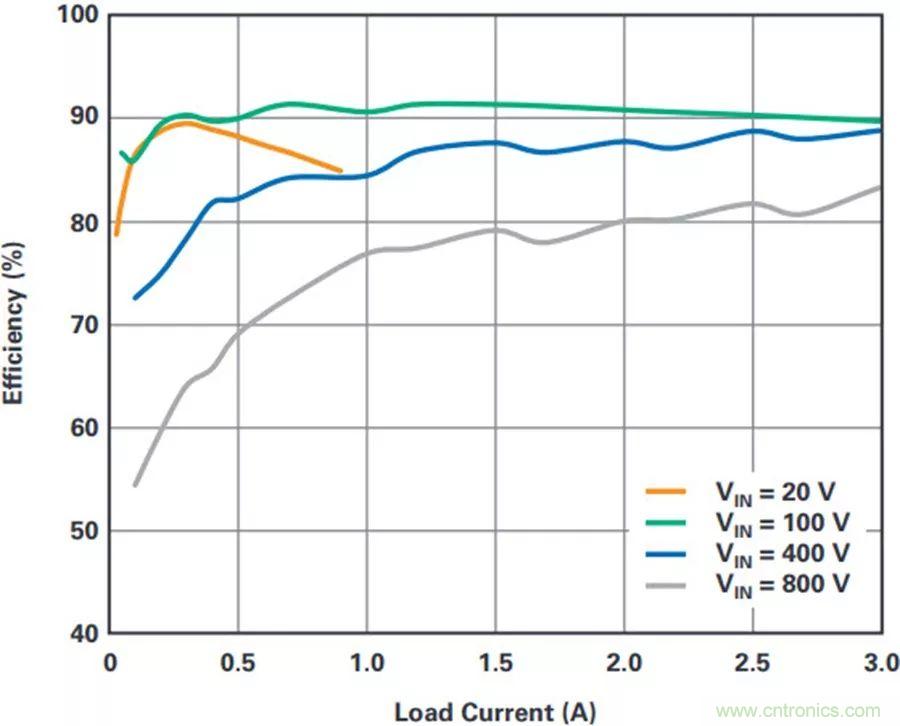

圖2. 圖1中反激式轉換器的效率。



圖2顯示了不同輸入電壓下的效率，反激式轉換器的峰值效率達到91%。即使沒有光耦合器，不同輸入電壓下的負載調整仍然保持準確，具體如圖3所示。

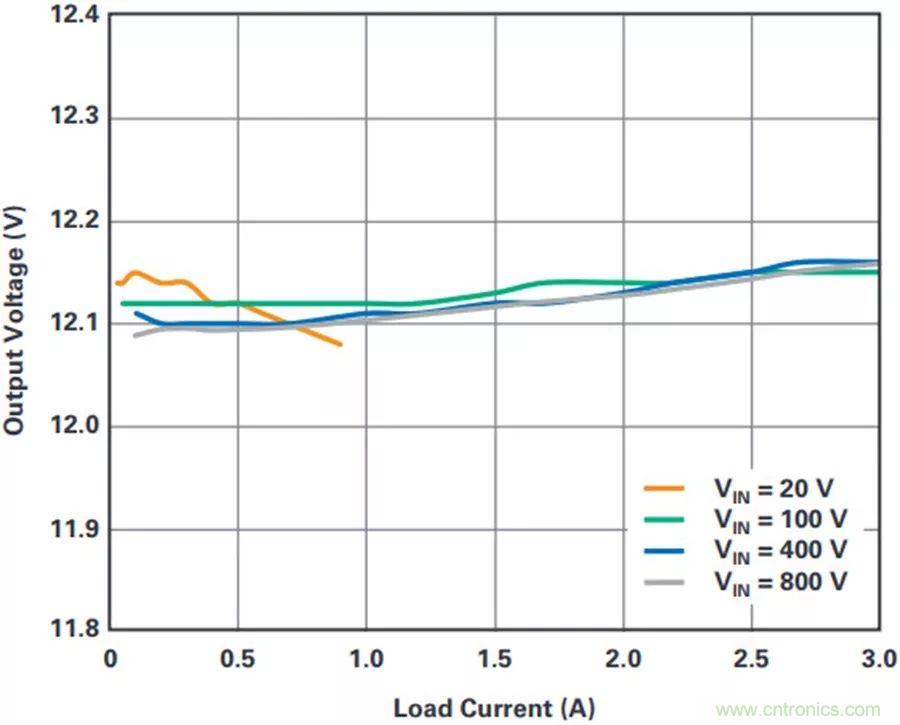

圖3. 圖1中反激式轉換器的負載和電壓調整率。



低啟動電壓設計



之前的解決方案雖然將輸入電壓擴展到800 V，但齊納二極管將最小啟動電壓提高到了260 V。挑戰在于，有些應用既需要高輸入電壓，也需要低啟動電壓。



圖4所示為備選的800 V最大輸入電壓解決方案。這個電路使用齊納二極管和一個二極管來構成電壓穩壓器。輸入電壓可以穩定增加至800 V，而VIN引腳的電壓穩定保持在560 V左右。這個電路的優點在于，它允許LT8316以更低的電源電壓?jiǎn)?dòng)。

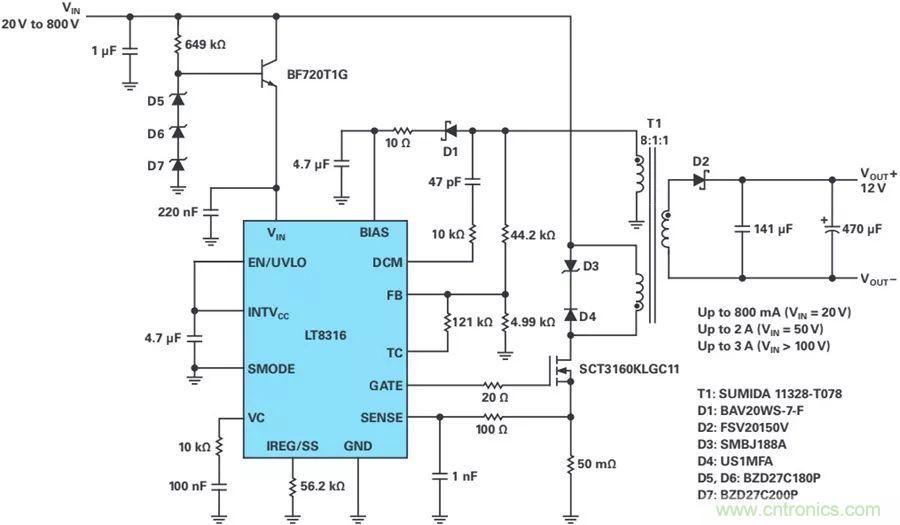

圖4. 隔離反激式轉換器的原理圖：20 V至800 V輸入轉換至12 V，啟動電壓低。



非隔離降壓轉換器



LT8316的高壓輸入功能在簡單的非隔離降壓轉換器中可以輕松實現，且無需采用隔離式變壓器。采用價格相對便宜的現成電感作為電磁組件。



對于非隔離降壓應用，LT8316的接地引腳連接至降壓拓?fù)涞拈_關節點，其電壓可變。LT8316采用獨有的檢測方法，只在開關節點接地時檢測輸出電壓，因此降壓原理圖相當簡單。



與反激式轉換器一樣，降壓轉換器的電源電壓也可以擴展。圖5顯示了輸入電壓最高可達800 V的降壓轉換器的原理圖。LT8316的電源電壓和VIN引腳之間存在一個220 V齊納二極管。鑒于齊納二極管存在電壓容差，最小的啟動電壓為260 V。啟動之后，LT8316繼續以更低的電源電壓正常運行。圖6顯示了不同輸入電壓下的效率，降壓轉換器的峰值效率達到91%。圖7顯示了負載和電壓調整率。

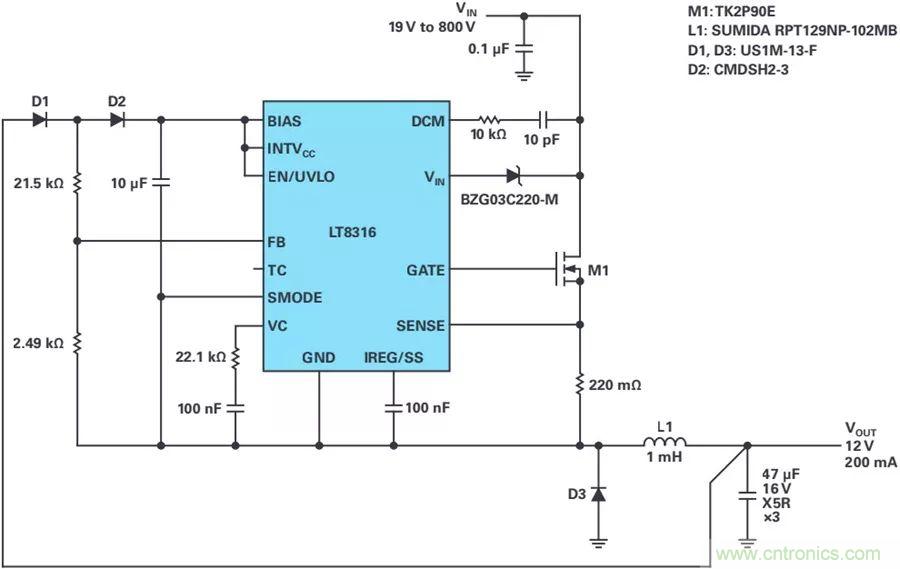

圖5. 電源電壓最高800 V的非隔離降壓轉換器的原理圖。

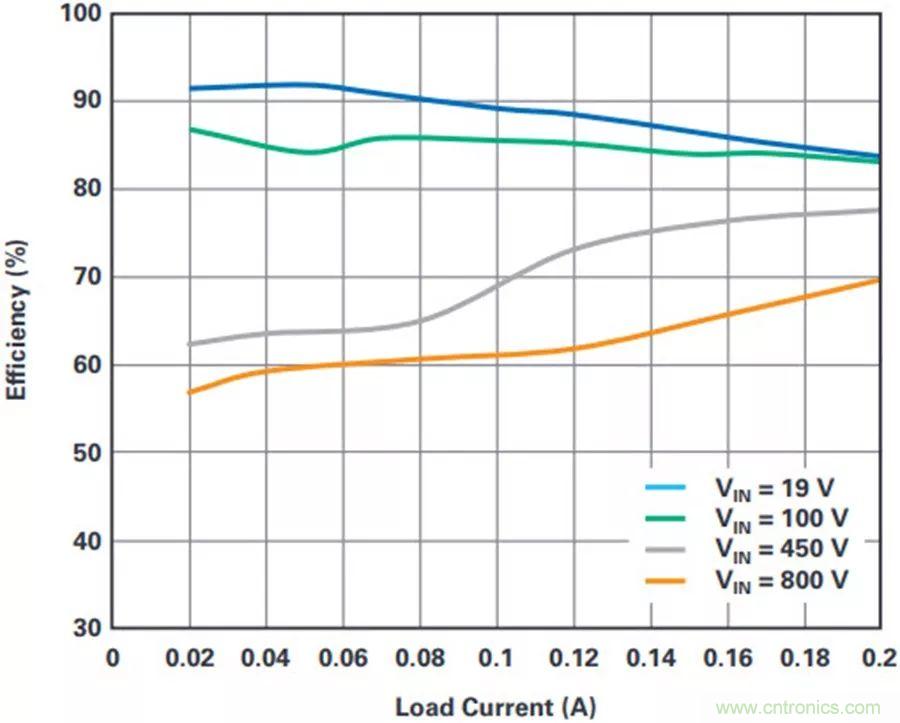

圖6. 圖5中降壓轉換器的效率。

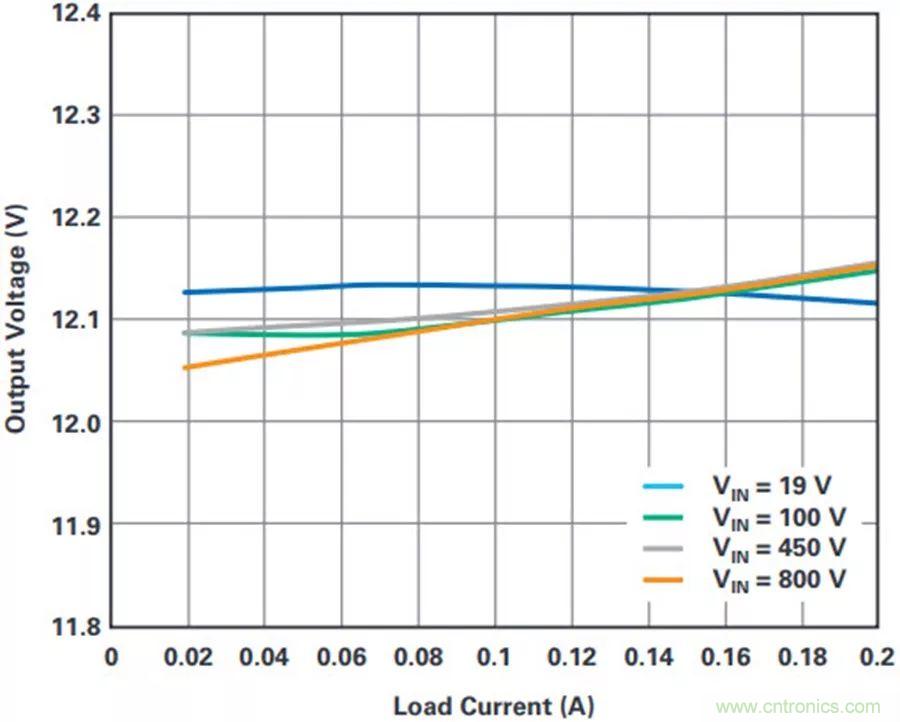

圖7. 圖5中降壓轉換器的負載和電壓調整率。



與圖4中的反激式轉換器類似，可以在電源電壓和VIN引腳之間增加電壓穩壓器，以使降壓轉換器實現低啟動電壓。需要注意的是，GND引腳和VIN引腳之間存在一個體二極管，它會增高晶體管的射極電壓，導致基極射極擊穿。為了防止出現這種情況，我們?cè)黾觾蓚€(gè)二極管來保護該晶體管。圖8所示為低啟動電壓解決方案。

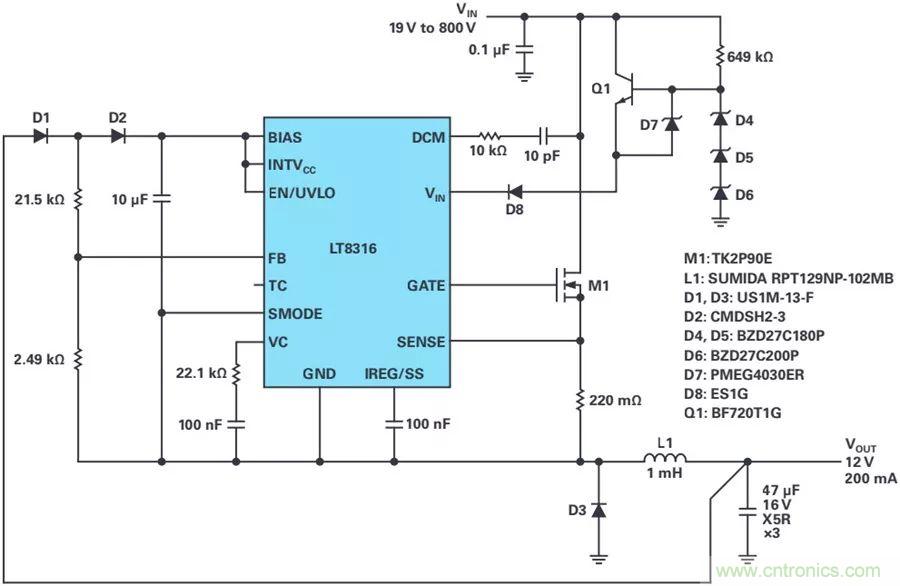

圖8. 采用低啟動電壓的800 VIN非隔離降壓轉換器的原理圖。



結論



LT8316在準諧振邊界模式下工作，無需采用光耦合器即可實現出色穩壓。此外，它還具有豐富的特性，包括低紋波突發模式(Burst Mode®)工作、軟啟動、可編程電流限制、欠壓鎖定、溫度補償和低靜態電流。高度集成簡化了組件數量較少的高性能解決方案的設計，涉及的應用范圍非常廣泛，從由電池供電的系統到汽車、工業、醫療、電信電源以及隔離輔助/家用電源。



本文轉載自ADI.
