LED驅動電源：3個電路巧妙利用TL431來恒流！

發布時間：2019-11-27 責任編輯：wenwei

【導讀】此電路同樣是利用了TL431的2.495V的基準來做恒流，跟上面的電路不同點在于減少了電流取樣電路的電壓，只要合計設計R12，R13，R14的值，可以限制LED上面的壓降。

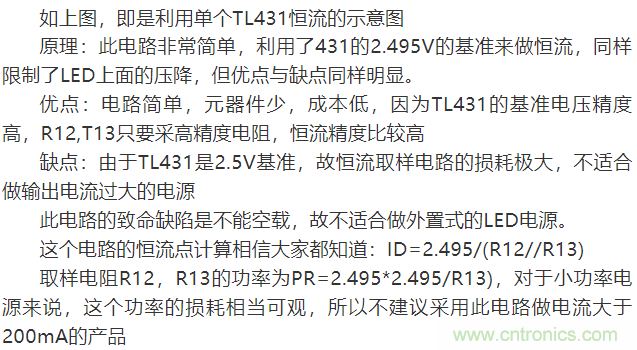

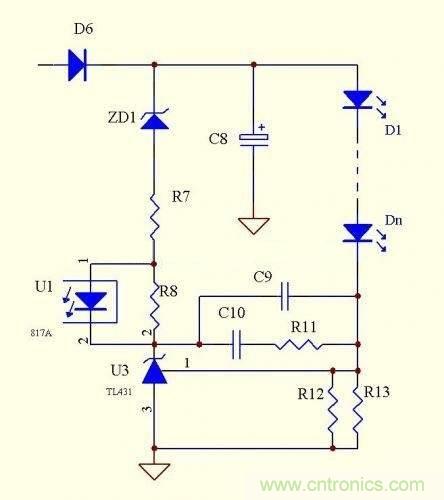

1、單個TL431恒流電路

LED驅動電源：3個電路巧妙利用TL431來恒流！
LED驅動電源：3個電路巧妙利用TL431來恒流！

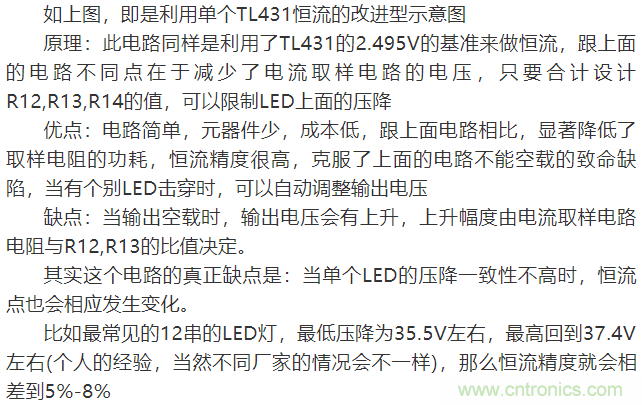

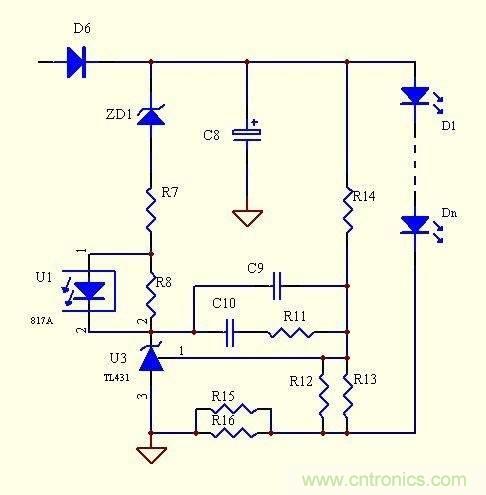

2、單個TL431恒流改進型電路

LED驅動電源：3個電路巧妙利用TL431來恒流！
LED驅動電源：3個電路巧妙利用TL431來恒流！

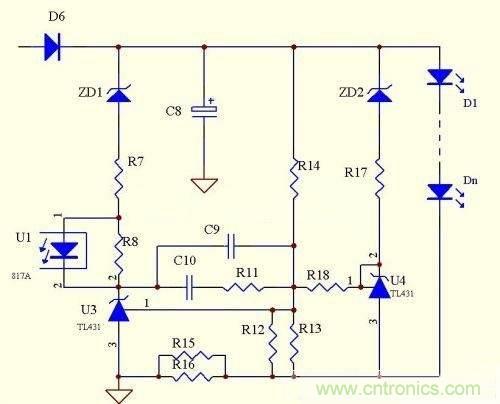

3、兩個TL431恒流電路

LED驅動電源：3個電路巧妙利用TL431來恒流！

這個電路還有個最大特點是：在某個范圍內可以精確的恒壓恒流。

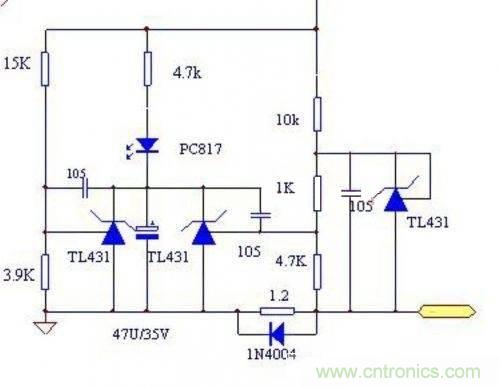

4、3個TL431恒流電路

LED驅動電源：3個電路巧妙利用TL431來恒流！

其實這個電路是在圖3的電路基礎上增加了一個恒壓電路而已。
