【導讀】在產品數字電路EMC設計過程中,我們常常會使用到磁珠,那么磁珠濾波的原理以及如何使用呢?

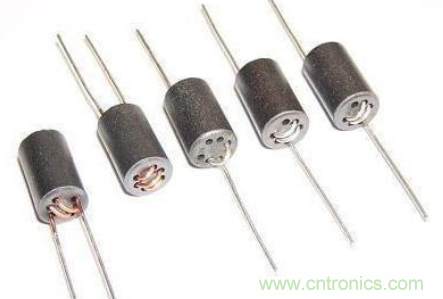

鐵氧體材料是鐵鎂合金或鐵鎳合金,這種材料具有很高的導磁率,他可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。鐵氧體材料通常在高頻情況下應用,因為在低頻時他們主要呈電感特性,使得線上的損耗很小。在高頻情況下,他們主要呈電抗特性比并且隨頻率改變。實際應用中,鐵氧體材料是作為射頻電路的高頻衰減器使用的。實際上,鐵氧體較好的等效于電阻以及電感的并聯,低頻下電阻被電感短路,高頻下電感阻抗變得相當高,以至于電流全部通過電阻。鐵氧體是一個消耗裝置,高頻能量在上面轉化為熱能,這是由他的電阻特性決定的。
鐵氧體磁珠與普通的電感相比具有更好的高頻濾波特性。鐵氧體在高頻時呈現電阻性,相當于品質因數很低的電感器,所以能在相當寬的頻率范圍內保持較高的阻抗,從而提高高頻濾波效能。
在低頻段
阻抗由電感的感抗構成,低頻時R很小,磁芯的磁導率較高,因此電感量較大,L起主要作用,電磁干擾被反射而受到抑制;并且這時磁芯的損耗較小,整個器件是一個低損耗、高Q特性的電感,這種電感容易造成諧振因此在低頻段,有時可能出現使用鐵氧體磁珠后干擾增強的現象。
在高頻段
阻抗由電阻成分構成,隨著頻率升高,磁芯的磁導率降低,導致電感的電感量減小,感抗成分減小但是,這時磁芯的損耗增加,電阻成分增加,導致總的阻抗增加,當高頻信號通過鐵氧體時,電磁干擾被吸收并轉換成熱能的形式耗散掉。
鐵氧體抑制元件廣泛應用于印制電路板、電源線和數據線上。如在印制板的電源線入口端加上鐵氧體抑制元件,就可以濾除高頻干擾。鐵氧體磁環或磁珠專用于抑制信號線、電源線上的高頻干擾和尖峰干擾,它也具有吸收靜電放電脈沖干擾的能力。
使用片式磁珠還是片式電感主要還在于實際應用場合。在諧振電路中需要使用片式電感。而需要消除不需要的EMI噪聲時,使用片式磁珠是最佳的選擇。
應用場合
片式電感:射頻(RF)和無線通訊,信息技術設備,雷達檢波器,汽車電子,蜂窩電話,尋呼機,音頻設備,PDAs(個人數字助理),無線遙控系統以及低壓供電模塊等。
片式磁珠:時鐘發生電路,模擬電路和數字電路之間的濾波,I/O輸入/輸出內部連接器(比如串口,并口,鍵盤,鼠標,長途電信,本地局域網),射頻(RF)電路和易受干擾的邏輯設備之間,供電電路中濾除高頻傳導干擾,計算機,打印機,錄像機(VCRS),電視系統和手提電話中的EMI噪聲抑止。
磁珠的單位是歐姆,因為磁珠的單位是按照它在某一頻率產生的阻抗來標稱的,阻抗的單位也是歐姆。磁珠的DATASHEET上一般會提供頻率和阻抗的特性曲線圖,一般以100MHz為標準,比如是在100MHz頻率的時候磁珠的阻抗相當于1000歐姆。針對我們所要濾波的頻段需要選取磁珠阻抗越大越好,通常情況下選取600歐姆阻抗以上的。
另外選擇磁珠時需要注意磁珠的通流量,一般需要降額80%處理,用在電源電路時要考慮直流阻抗對壓降影響。
