不平衡是指質量分布不均勻，會導致載荷使質心偏離旋轉中心。系統不平衡可歸因于安裝不當（例如聯軸器偏心）、系統設計錯誤、部件故障，甚至碎屑或其他污染物的累積。舉例來說，大多數感應電機內置的散熱風扇可能由于灰塵和油脂的不均勻積聚或扇葉損壞而變得不平衡。



為什么不平衡系統是一個問題？



不平衡系統會產生過大振動，這些振動會機械耦合到系統內的其他部件，如軸承、聯軸器和負載，進而可能導致處于良好運行狀態的部件加速劣化。



如何檢測和診斷不平衡？



整體系統振動增加可能表明存在由不平衡系統引起的潛在故障，但振動增加的根本原因需要通過頻域分析來診斷。不平衡系統以系統的旋轉速率（通常稱為1×）產生一個信號，其幅度與旋轉速率的平方成比例，F(xiàn) = m×w2。1×分量在頻域中通?？偸谴嬖?，因此，通過測量1x和諧波的幅度可以識別不平衡系統。如果1×的幅度高于基線測量且諧波遠小于1×，則很可能存在不平衡系統。水平和垂直相移振動分量也可能出現在不平衡系統中。



診斷不平衡系統時須考慮哪些系統規格？



噪聲必須很低，以便降低傳感器的影響并支持檢測由不平衡系統產生的小信號。這對于傳感器、信號調理和采集平臺非常重要。



為了檢測微小的不平衡，采集系統需要有足夠高的分辨率來提取信號（尤其是基線信號）。



另外還需要足夠的帶寬來捕獲充分的信息（不光是旋轉速率），以提高診斷的準確性和可靠性。1×諧波可能受其他系統故障的影響，例如未對準或機械松動，因此分析旋轉速率（或1×頻率）的諧波可以幫助區分系統噪聲和其他潛在故障。用于慢速旋轉機器，基本旋轉速率可能遠低于10 rpm，這意味著傳感器的低頻響應對于捕獲基本旋轉速率至關重要。ADI公司的MEMS傳感器技術可以檢測低至直流的信號，并能夠測量較慢的旋轉設備，同時還能測量寬帶寬，以獲得通常與軸承和齒輪箱缺陷相關的更高頻率內容。

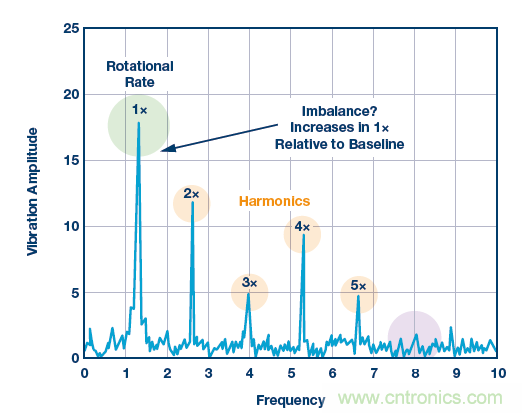

圖1.旋轉速率或1X頻率的幅度增加可能意味著存在不平衡系統。



未對準



什么是未對準，什么原因?qū)е挛磳?duì)準？

顧名思義，當兩根旋轉軸未對準時，就會發生系統未對準現象。圖2顯示了一個理想的系統，其中從電機開始對準，然后是軸、聯軸器，一直到負載（本例中是泵）。

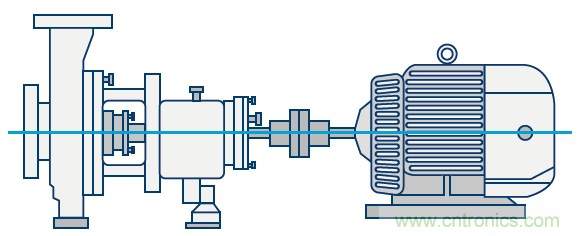

圖2.理想的對準系統



未對準可以在平行方向和角度方向上發生，也可以是兩者的組合（參見圖3）。當兩根軸在水平或垂直方向上錯位時，稱為平行未對準。當其中一根軸與另一根軸成一個角度時，稱為角度未對準。



圖3.不同未對準示例，包括角度、(b)平行或兩者的組合。



為什么未對準是一個問題？



未對準誤差可能會迫使部件在高于最初設計能力的應力或負載下工作，從而影響更大的系統，最終可能導致過早失效。



如何檢測和診斷未對準？



未對準誤差通常表現為系統旋轉速率的二次諧波，稱為2×。2x分量在頻率響應中不一定存在，但當它存在時，其與1x的幅度關系可用來確定是否存在未對準。增加的對準誤差可以將諧波激勵到10×，具體取決于未對準的類型、測量位置和方向信息。圖4突出顯示與潛在未對準故障相關的特征。

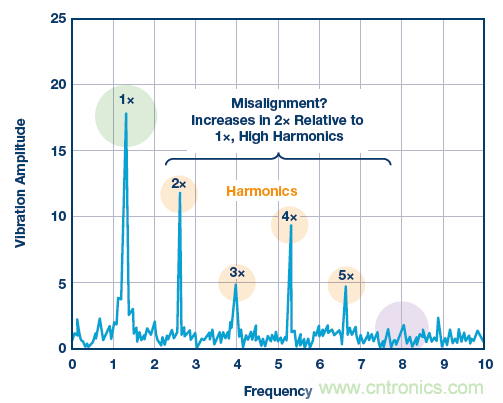

圖4.不斷增加的2×諧波加上不斷增加的更高次諧波，表明可能存在未對準現象。



診斷未對準系統時須考慮哪些系統規格？



為了檢測細小的未對準，需要低噪聲和足夠高的分辨率。機器類型、系統和工藝要求、旋轉速率決定了允許的未對準容差。



另外還需要足夠的帶寬來捕獲充分的頻率范圍，以提高診斷的準確性和可靠性。1×諧波可能受其他系統故障的影響，例如未對準，因此分析1×頻率的諧波有助于區分其他系統故障。這尤其適合于較高轉速的機器。例如，為了準確可靠地檢測不平衡，轉速超過10,000 rpm的機器（機床等）通常需要2 kHz以上的高質量信息。



系統相位與方向性振動信息相結合，可進一步改善對未對準誤差的診斷。測量機器上不同點的振動并確定相位測量值之間或整個系統內的差異，有助于深入了解未對準是角度、平行還是兩種未對準類型的組合。



滾動元件軸承缺陷



什么是滾動元件軸承缺陷，什么原因?qū)е逻@些缺陷？



滾動元件軸承缺陷通常是機械引起的應力或潤滑問題的假象，這些問題在軸承的機械部件內產生小裂紋或缺陷，導致振動增加。圖5提供了滾動元件軸承的一些示例，并顯示了若干可能發生的缺陷。

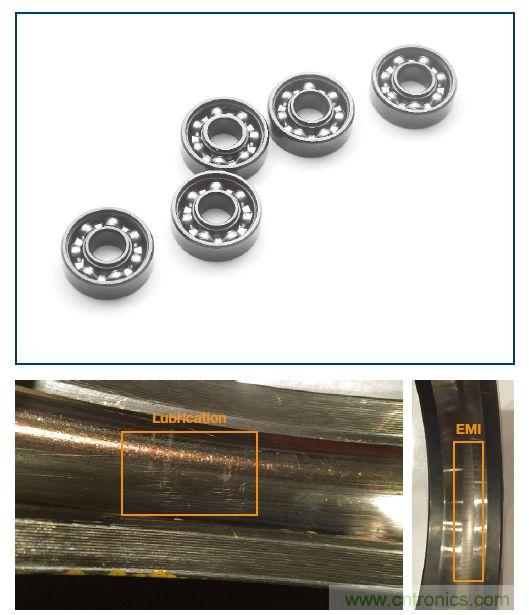

圖5.（上）滾動元件軸承和（下）潤滑與放電電流缺陷的示例



為什么滾動元件軸承故障是一個問題？



滾動元件軸承幾乎在所有類型的旋轉機械上都會使用，從大型渦輪機到慢速旋轉電機，從相對簡單的泵和風扇到高速CNC主軸。軸承缺陷可能是潤滑污染（圖5）、安裝不當、高頻放電電流（圖5）或系統負載增加的跡象。故障可能導致災難性的系統損壞，并對其他系統部件產生重大影響。



如何檢測和診斷滾動元件軸承故障？



有多種技術可用來診斷軸承故障，并且由于軸承設計背后的物理特性，每個軸承的缺陷頻率可以根據軸承幾何形狀、旋轉速度和缺陷類型來計算，這有助于診斷故障。軸承缺陷頻率如圖6所示。



對特定機器或系統的振動數據的分析，常常依賴于時域和頻域分析的結合。時域分析可用來檢測系統振動水平整體增加的趨勢。但是，這種分析包含的診斷信息非常少。頻域分析可提高診斷洞察力，但由于其他系統振動的影響，確定故障頻率可能很復雜。



對于軸承缺陷的早期診斷，使用缺陷頻率的諧波可識別早期或剛出現的故障，從而在災難性故障發生之前對其進行監控和維護。為了檢測、診斷、了解軸承故障的系統影響，包絡檢測（如圖7所示）等技術與頻域中的頻譜分析相結合，通常可提供更具洞察力的信息。



診斷滾動元件軸承故障時須考慮哪些系統規格？



低噪聲和足夠高的分辨率對于早期軸承缺陷檢測至關重要。在缺陷剛剛出現時，缺陷特征的幅度通常很低。由于設計容差，軸承固有的機械滑動會將幅度信息傳播到軸承頻率響應中的多個倉，從而進一步降低振動幅度，因此要求低噪聲以便較早地檢測到信號。



帶寬對于軸承缺陷的早期檢測至關重要。在旋轉期間，每次撞擊缺陷時，都會產生包含高頻內容的脈沖（參見圖7）。對軸承缺陷頻率（而非旋轉速率）的諧波進行監測可發現這些早期故障。由于軸承缺陷頻率與旋轉速率之間的關系，這些早期特征可以在數千赫茲范圍內出現，并延伸到10 kHz到20 kHz范圍之外。即使是低速設備，軸承缺陷的固有性質也要求較寬帶寬以便及早檢測到缺陷，避免系統諧振和系統噪聲（會影響較低頻段）的影響。



動態范圍對于軸承缺陷監測也很重要，因?yàn)橄到y(tǒng)負載和缺陷可能影響系統所經受的振動。負載增加會導致作用在軸承和缺陷上的力增加。軸承缺陷也會產生沖擊，激發結構諧振，放大系統和傳感器所經受的振動。隨著機器在停止/啟動情況下或正常運行期間的速度上升和下降，變化的速度會為系統諧振激發創造潛在的機會，導致更高幅度的振動4。傳感器的飽和可能導致信息丟失、誤診斷，在某些技術的情況下甚至?xí)p壞傳感器元件。

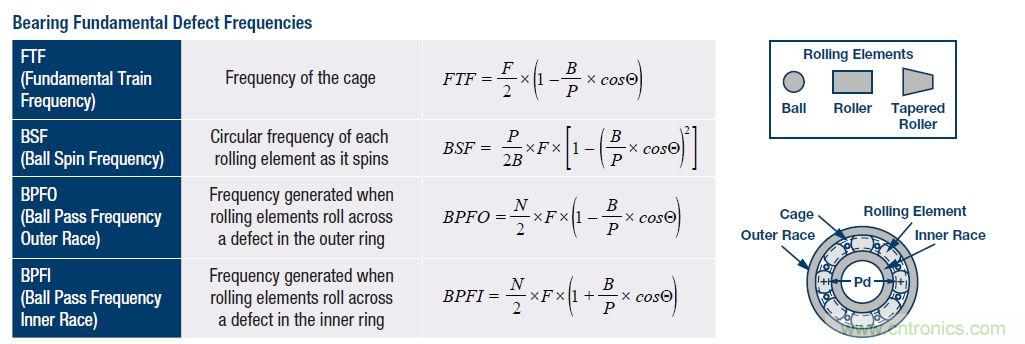

圖6.軸承缺陷頻率取決于軸承類型、幾何形狀和旋轉速率。

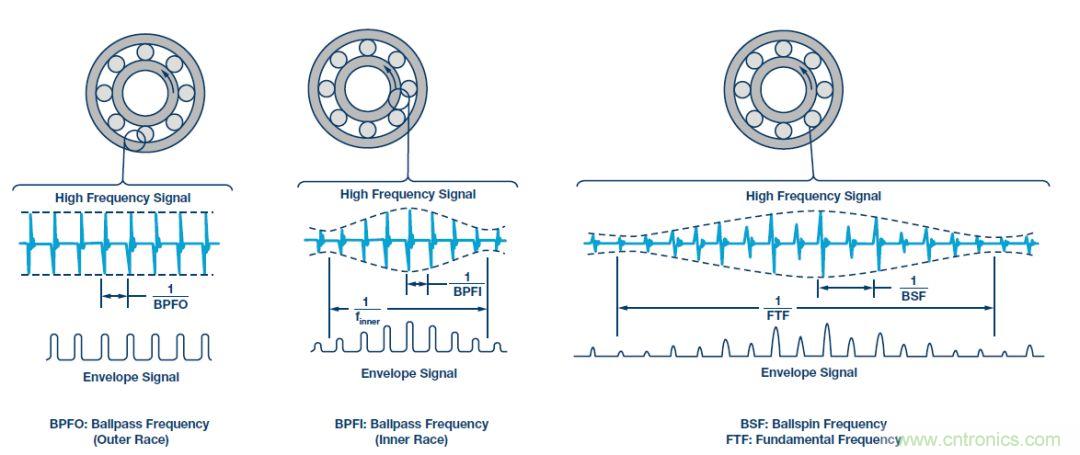

圖7.諸如包絡檢測之類的技術可以從寬帶寬振動數據中提取軸承早期缺陷特征。



齒輪缺陷



什么是齒輪缺陷，什么原因?qū)е慢X輪缺陷？



齒輪故障通常發生在齒輪機構的齒節中，原因有疲勞、剝落或點蝕等。其表現為齒根出現裂縫或齒面上有金屬被削除。造成的原因有磨損、過載、潤滑不良和齒隙，偶爾也會因?yàn)榘惭b不當或制造缺陷而引起5。



為什么齒輪故障是一個問題？



齒輪是許多工業應用中動力傳遞的主要元件，承受著相當大的應力和載荷。齒輪的健康狀況對整個機械系統的正常運行至關重要?？稍偕茉搭I(lǐng)域有一個眾所周知的例子，造成風力渦輪機停機（以及相應的收入流失）的最大因素是主動力系統中多級齒輪箱的失效5。類似的考量也適用于工業應用。



如何檢測和診斷齒輪故障？



由于難以將振動傳感器安裝在故障附近，以及系統內多種機械激勵引起的相當大背景噪聲的存在，齒輪故障的檢測很棘手。在更復雜的齒輪箱系統中尤其如此，其中可能有多個旋轉頻率、齒輪比和嚙合頻率6。因此，檢測齒輪故障可能要采用多種互補的方法，包括聲發射分析、電流特征分析和油渣分析。



在振動分析方面，加速度計通常安裝在齒輪箱殼體上，主要振動模式是軸向振動7。健康齒輪產生的振動特征的頻率是所謂齒輪嚙合頻率，等于軸頻率和齒輪齒數的乘積。通常還存在一些與制造和組裝容差相關的調制邊帶。健康齒輪的這些情況如圖8所示。當發生齒裂紋之類的局部故障時，每次旋轉中的振動信號將包括系統對相對低能級的短時沖擊的機械響應。這通常是低幅度寬帶信號，一般被認為是非周期性和非靜態的7,8。

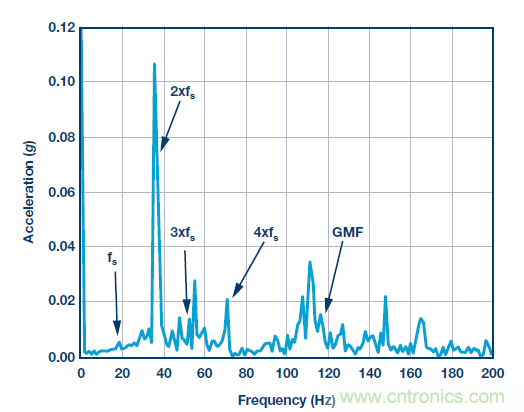

圖8.健康齒輪的頻譜，曲軸轉速為~1000 rpm，齒輪轉速為~290 rpm，齒輪齒數為24。



由于這些特性，僅憑標準頻域技術并不能精確識別齒輪故障。由于沖擊能量包含在邊帶調制中，其中還可能包含來自其他齒輪對和機械部件的能量，因此頻譜分析可能無法檢測早期齒輪故障。時域技術（例如時間同步平均）或混合域方法（例如子波分析和包絡解調）一般更合適9。



診斷齒輪故障時須考慮哪些系統規格？



一般來說，寬帶寬對齒輪故障檢測非常重要，因?yàn)辇X輪齒數在頻域中是乘數。即使對于相對低速的系統，所需的檢測頻率范圍也會快速上升到數kHz區域。此外，局部故障進一步擴展了帶寬要求。



出于多種原因，分辨率和低噪聲極其關鍵。將振動傳感器安裝在特定故障區域附近是很困難的，這意味著機械系統可能會使振動信號發生較高程度的衰減，因此能夠檢測低能量信號至關重要。此外，由于信號不是靜態周期信號，因此不能依賴于從高本底噪聲中提取低幅度信號的標準FFT技術，傳感器本身的本底噪聲必須很低。在混合了不同元件的多個振動特征的齒輪箱環境中尤其如此。除了這些考慮因素之外，早期檢測的重要性不僅僅是出于資產保護的原因，還出于信號調理的原因。已經證明，單齒斷裂故障的情況與兩個或更多齒斷裂的故障情況相比，前者的振動嚴重程度可能更高，這意味著在早期進行檢測可能相對更容易。



結 語



雖然常見，但不平衡、未對準、滾動元件軸承缺陷和齒輪齒節故障只是高性能振動傳感器可以檢測和診斷的許多故障類型中的幾種。更高傳感器性能與適當?shù)南到y(tǒng)級考量相結合，有助于實現新一代狀態監控解決方案，讓人們更深入了解各種工業設備和應用的機械運作。這些解決方案將改變維護的執行方式和機器的運行方式，最終減少停機時間，提高效率，并使下一代設備具備新能力。
