1、電渦流式振動傳感器



電渦流式振動傳感器是渦流效應為工作原理的振動式傳感器，它屬于非接觸式傳感器。電渦流式振動傳感器是通過傳感器的端部和被測對象之間距離上的變化，來測量物體振動參數的。電渦流式振動傳感器主要用于振動位移的測量。



2、電感式振動傳感器



電感式振動傳感器是依據電磁感應原理設計的一種振動傳感器。電感式振動傳感器設置有磁鐵和導磁體，對物體進行振動測量時，能將機械振動參數轉化為電參量信號。電感式振動傳感器能應用于振動速度、加速度等參數的測量。





3、電容式振動傳感器



電容式振動傳感器是通過間隙或公共面積的改變來獲得可變電容，再對電容量進行測定而后得到機械振動參數的。電容式振動傳感器可以分為可變間隙式和可變公共面積式兩種，前者可以用來測量直線振動位移，后者可用于扭轉振動的角位移測定。



4、壓電式振動傳感器



壓電式振動傳感器是利用晶體的壓電效應來完成振動測量的，當被測物體的振動對壓電式振動傳感器形成壓力后，晶體元件就會產生相應的電荷，電荷數即可換算為振動參數。壓電式振動傳感器還可以分為壓電式加速度傳感器、壓電式力傳感器和阻抗頭。



5、電阻應變式振動傳感器



電阻應變式振動傳感器是以電阻變化量來表達被測物體機械振動量的一種振動傳感器。電阻應變式振動傳感器的實現方式很多，可以應用各種傳感元件，其中較為常見的是電阻應變 。

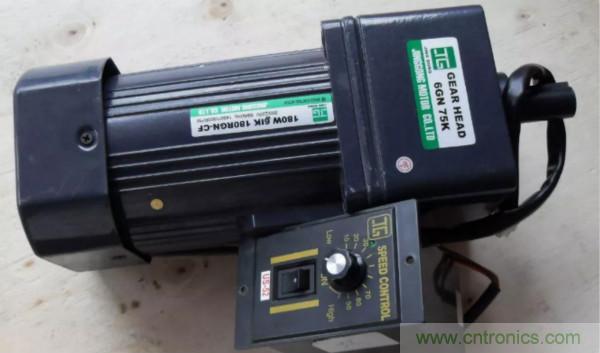

隨著設備智能化水平和高可靠性要求的不斷提高，驅動電機在線狀態監測、位置和轉速信號的實時反饋趨向?yàn)闃?biāo)配，編碼器、超速開關、PT00、PTC、振動傳感器等電機附加裝置的應用愈來愈普遍。了解這些附加裝置，實現與電機的有機融合，對電機生產廠商至關重要。下面就近些年來電機上十分常見的振動傳感器與大家做個交流。



振動傳感器在電機制造和試驗環節運用最為廣泛的是電機振動測試儀，幾乎每一個電機生產廠家都會用到。



精密工業生產過程中電機振動參數反映出機器設備的不平衡、電氣缺陷、緊固件松動和其它異常現象，引發的振動問題導致精度下降并帶來安全隱患。



對于大型設備配套電機，客戶往往會配備振動傳感器。一般傳感器與控制器聯合使用，通過參數限定值設置，電機電源會在異常狀態時被強行切斷，對電機和設備起到保護作用。
