1.霍爾傳感器工作原理





磁場中有一個霍爾半導體片，恒定電流I從A到B通過該片。在洛侖茲力的作用下，I的電子流在通過霍爾半導體時向一側偏移，使該片在CD方向上產生電位差，這就是所謂的霍爾電壓。



霍爾電壓隨磁場強度的變化而變化，磁場越強，電壓越高，磁場越弱，電壓越低，霍爾電壓值很小，通常只有幾個毫伏，但經集成電路中的放大器放大，就能使該電壓放大到足以輸出較強的信號。若使霍爾集成電路起傳感作用，需要用機械的方法來改變磁感應強度。下圖所示的方法是用一個轉動的葉輪作為控制磁通量的開關，當葉輪葉片處于磁鐵和霍爾集成電路之間的氣隙中時，磁場偏離集成片，霍爾電壓消失。這樣，霍爾集成電路的輸出電壓的變化，就能表示出葉輪驅動軸的某一位置，利用這一工作原理，可將霍爾集成電路片用作用點火正時傳感器?；魻栃?yīng)傳感器屬于被動型傳感器，它要有外加電源才能工作，這一特點使它能檢測轉速低的運轉情況。



2.霍爾傳感器型號



霍爾傳感器分為開關型霍爾傳感器、鎖鍵型霍爾傳感器和線性型霍爾傳感器三種。



1）開關型霍爾傳感器

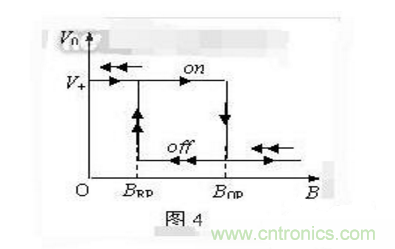

如圖4所示，其中Bnp為工作點“開”的磁感應強度，BRP為釋放點“關”的磁感應強度。當外加的磁感應強度超過動作點Bnp時，傳感器輸出低電平，當磁感應強度降到動作點Bnp以下時，傳感器輸出電平不變，一直要降到釋放點BRP時，傳感器才由低電平躍變?yōu)楦唠娖?。Bnp與BRP之間的滯后使開關動作更為可靠。



2）鎖鍵型霍爾傳感器





如圖5所示，當磁感應強度超過動作點Bnp時，傳感器輸出由高電平躍變?yōu)榈碗娖?，而在外磁場撤消后，其輸出狀態保持不變（即鎖存狀態），必須施加反向磁感應強度達到BRP時，才能使電平產生變化。



3）線性型霍爾傳感器

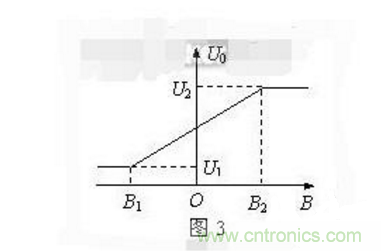

輸出電壓與外加磁場強度呈線性關系，如圖3所示，可見，在B1～B2的磁感應強度范圍內有較好的線性度，磁感應強度超出此范圍時則呈現飽和狀態。



3.霍爾傳感器常見故障



1）傳感器脫落



傳感器一般都固定在電樞有引出線一端靠近磁鋼的地方，若有脫落可用樹脂將霍爾集成電路再次牢固粘貼在原來的地方即可。



2）霍爾集成電路失效



霍爾集成電路失效。應先分清是電路內部還是工作電源故障，需要通過測定引腳電壓來斷定。



3）引線斷開



引線斷開，重新焊接；如果引線是在集成電路齊根處斷開，只能更換。



4.霍爾傳感器檢測方法



1）開關型霍爾傳感器的檢測

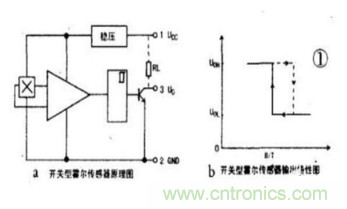

開關型霍爾傳感器的測試方法如下：首先，找一只2kQ的電阻ILL接于①、③腳之間，并將12V直流電源的正極接于開關型霍爾傳感器的①腳、負極接于開關型霍爾傳感器的②腳（如圖1a所示）。將萬用表置于直流50V擋，紅表筆接⑧腳、黑表筆接②腳，觀察萬用表的指針變化當用磁鐵N極接近傳感器的測試點時，萬用表的指針由高電平端向低電平端偏轉；當磁鐵N極遠離傳感器的測試點時，萬用表指針由低電平端向高電平端偏轉。如果磁鐵N極接近或遠離傳感器的測試點時萬用表的指針均不偏轉，則說明該開關型霍爾傳感器已損壞，應及時更換。





2）線性型霍爾傳感器的檢測



線性型霍爾傳感器測試方法如下：首先，將圖1a中電阻ILL換接于②、③腳之間，并將12V直流電源的正極接于線性型霍爾傳感器的①腳、負極接于線性型霍爾傳感器的②腳。將萬用表置于直流50V擋，萬用表的紅表捧接③腳、黑表棒接②腳。觀察萬用表的指針變化，當用磁鐵N極逐漸接近傳感器的測試點時，萬用表所測電壓應成線性變化，否則，說明該線性型霍爾傳感器已損壞，應及時更換。



以上就是小編整理的關于霍爾傳感器的相關知識，相信大家看了之后應該對霍爾傳感器有所了解了?；魻杺鞲衅鲃e看它體積很小，但靈敏度卻超高。
