高可靠性陶瓷電容
發布時間:2018-12-05 責任編輯:wenwei
【導讀】陶瓷電容器是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來,經過一次性高溫?zé)Y(jié)形成陶瓷芯片,再在芯片的兩端封上金屬層(外電極),從而形成一個類似獨石的結構體,故也叫獨石電容器。眾所周知,陶瓷易碎,易裂。那么如何讓陶瓷電容做到高可靠性呢?
前言
什么是陶瓷?凡是用陶土和瓷土這兩種不同性質的粘土為原料,經過配料、成型、干燥、焙燒等工藝流程制成的器物都可以叫陶瓷。顧名思義,陶瓷電容器也是由同樣的原理制成。是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來,經過一次性高溫?zé)Y(jié)形成陶瓷芯片,再在芯片的兩端封上金屬層(外電極),從而形成一個類似獨石的結構體,故也叫獨石電容器。眾所周知,陶瓷易碎,易裂。那么如何讓陶瓷電容做到高可靠性呢?
陶瓷電容結構

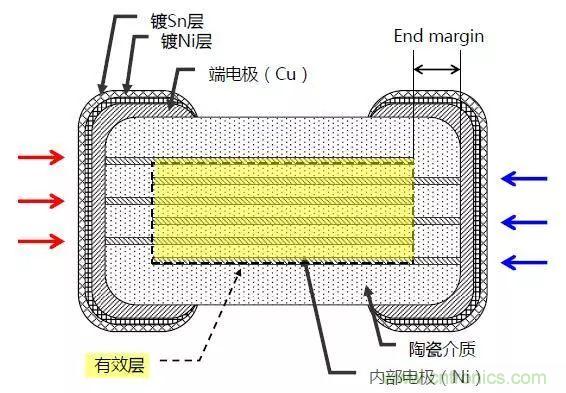

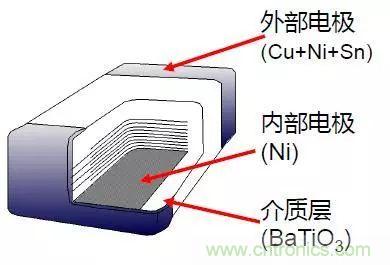

陶瓷電容主要由兩部分組成,陶瓷電容本體和外部電極組成。本體部分由內部電極和介質層組成,這部分是陶瓷電容器存儲能量的關鍵部位,同時也是最脆弱的部分,一不小心受到外部碰撞或者內部應力就會開裂或破碎,造成陶瓷電容器失效。輕則電路板功能失效,重則燒毀板子。由于陶瓷電容器的失效模式是短路,所以無論因何種原因應發失效,電容器上的電流會瞬間增大,產生大量的熱,引發起火。
如何提高陶瓷電容的可靠性?
人無完人,器件也是一樣,不可能只有優點,沒有缺點。陶瓷電容因?yàn)槠湓牧虾唵危?。到處都有,取材方便,所以被大?guī)模推廣。但是,陶瓷易碎,可靠性不高也一直困擾著人們。
那么人如何才能解決這一問題讓陶瓷電容可以大規模量產呢?下面是上海潤欣科技合作伙伴提供的一種電容方案的解決方法,也是全球首家解決此問題并實現大批量量產的陶瓷電容方案。下面的圖片可以幫助您理解:

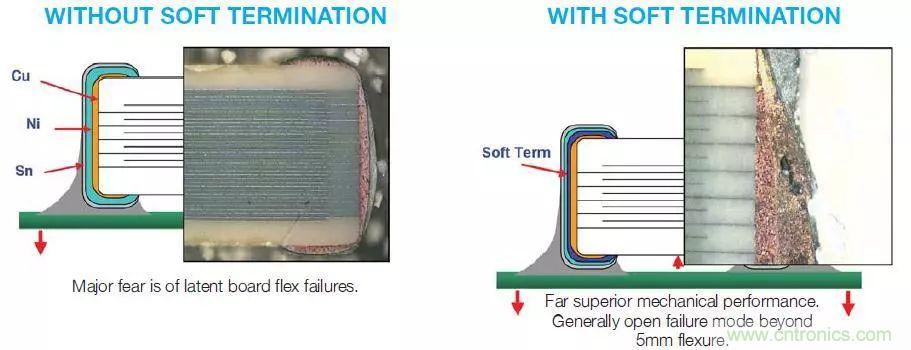

前面我們已經講過,陶瓷電容有外部電極,外部電極包括最里面的Cu層,中間的Ni層和最外邊的Sn層組成,為了使電容的抗板彎特性好一點,避免本體和電極之間硬碰硬,本方案首先提出在Cu和Ni層中間加入Soft Term,這看起來貌似很簡單,但是實際并非如此。業內常說,做陶瓷電容拼到最后是對材料的研究,微小的材料配方差異,對產品的性能影響是非常大的。本方案在技術實現的過程中也是做了無數次的嘗試,終于找到了比較合適的配方。目前市面上做柔性高可靠性陶瓷電容的廠家很多,但原理都大同小異。
陶瓷電容何處尋?
不知道介紹到這里會不會有人對柔性陶瓷電容產生興趣,想要試一試呢?可是該去哪里找呢?上海潤欣科技,一家專注于向客戶提供元器件及產品解決方案的企業有著豐富的經驗,客戶遍布網通、消費、安防、工業、汽車等,相信一定會給您帶來合適的產品方案。
