各種電容器的分類及特點
發布時間:2018-06-20 責任編輯:wenwei
【導讀】隨著電子信息技術的日新月異,數碼電子產品的更新?lián)Q代速度越來越快,以平板電視(LCD和PDP)、筆記本電腦、數碼相機等產品為主的消費類電子產品產銷量持續增長,帶動了電容器產業增長。電容器是電子設備中常用的電子元件,下面對幾種常用電容器的結構和特點作以簡要介紹,以供大家參考。
1.鋁電解電容器:
它是由鋁圓筒做負極、里面裝有液體電解質,插人一片彎曲的鋁帶做正極制成。還需經直流電壓處理,做正極的片上形成一層氧化膜做介質。其特點是容量大、但是漏電大、穩定性差、有正負極性,適于電源濾波或低頻電路中,使用時,正、負極不要接反。
2.鉭鈮電解電容器:
它用金屬鉭或者鈮做正極,用稀硫酸等配液做負極,用鉭或鈮表面生成的氧化膜做介質制成。其特點是:體積小、容量大、性能穩定、壽命長。絕緣電阻大。溫度性能好,用在要求較高的設備中。
3.陶瓷電容器:
用陶瓷做介質。在陶瓷基體兩面噴涂銀層,然后燒成銀質薄膜作極板制成。其特點是:體積小、耐熱性好、損耗小、絕緣電阻高,但容量小,適用于高頻電路。鐵電陶瓷電容容量較大,但損耗和溫度系數較大,適用于低頻電路。
4.云母電容器:
用金屬箔或在云母片上噴涂銀層做電極板,極板和云母一層一層疊合后,再壓鑄在膠木粉或封固在環氧樹脂中制成。其特點是:介質損耗小、絕緣電阻大。溫度系數小,適用于高頻電路。
5.薄膜電容器:
結構相同于紙介電容器,介質是滌綸或聚苯乙烯。滌綸薄膜電容,介質常數較高,體積小、容量大、穩定性較好,適宜做旁路電容。聚苯乙烯薄膜電容器,介質損耗小、絕緣電阻高,但溫度系數大,可用于高頻電路。
6.紙介電容器:
用兩片金屬箔做電極,夾在極薄的電容紙中,卷成圓柱形或者扁柱形芯子,然后密封在金屬殼或者絕緣材料殼中制成。它的特點是體積較小,容量可以做得較大。但是固有電感和損耗比較大,適用于低頻電路。
7、金屬化紙介電容器:
結構基本相同于紙介電容器,它是在電容器紙上覆上一層金屬膜來代金屬箔,體積小、容里較大,一般用于低頻電路。
8、油浸紙介電容器:
它是把紙介電容浸在經過特別處理的油里,能增強其耐壓。其特點是電容量大、耐壓高,但體積較大。此外,在實際應用中,第一要根據不同的用途選擇不同類型的電容器;第二要考慮到電容器的標稱容量,允許誤差、耐壓值、漏電電阻等技術參數;第三對于有正、負極性的電解電容器來說,正、負極在焊接時不要接反。

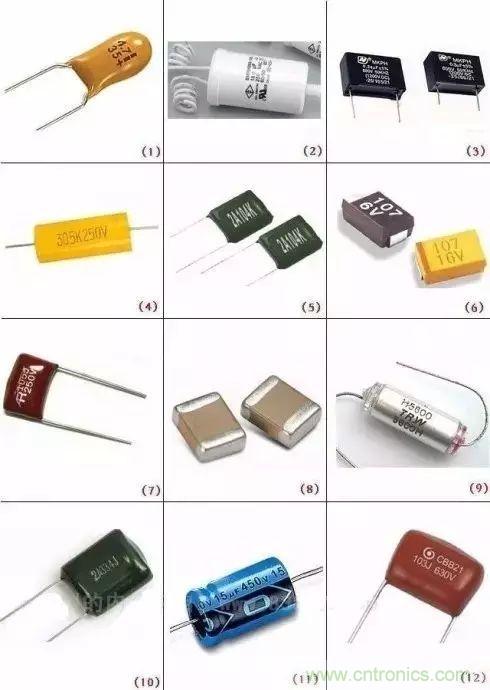

第1幅圖1 膽電容。圖2 燈具電容器。 圖3 MKPH電容。圖4 MET電容。圖5,10 PEI電容,圖6,膽貼片電容。圖7 MPE電容。圖8貼片電容。圖11 軸向電解電容器。圖12 MPP電容

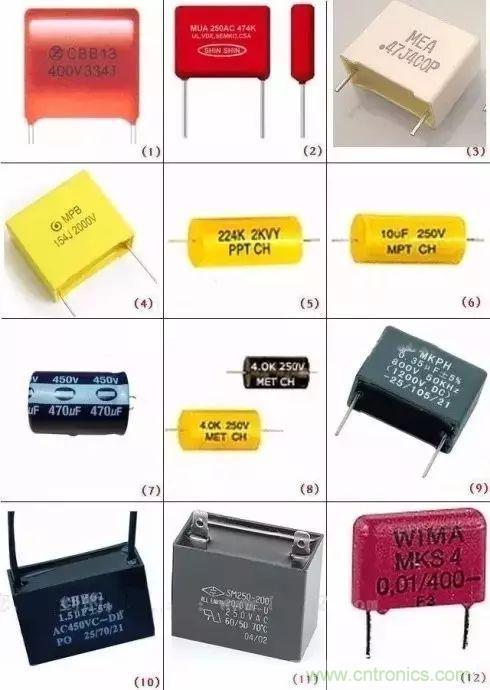

第2幅圖1 PPN電容。圖2 PET電容。圖3 MEA電容 圖4MPB 電容。圖5 PPT 電容。圖6 MPT電容。圖7電解電容器。圖8 MET電容。圖9 MKPH電容。圖10,11電機用電容。圖12 MKS電容。
第3幅:圖1 MKS電容。圖2 瓷片電容。圖3 ,4 MKP電容。圖5 貼片電解電容。圖6 史普瑞電容 Sprague Orange Drop Capacitors。圖7 電機用電容。圖8 MKT電容。 圖9陶瓷電容。

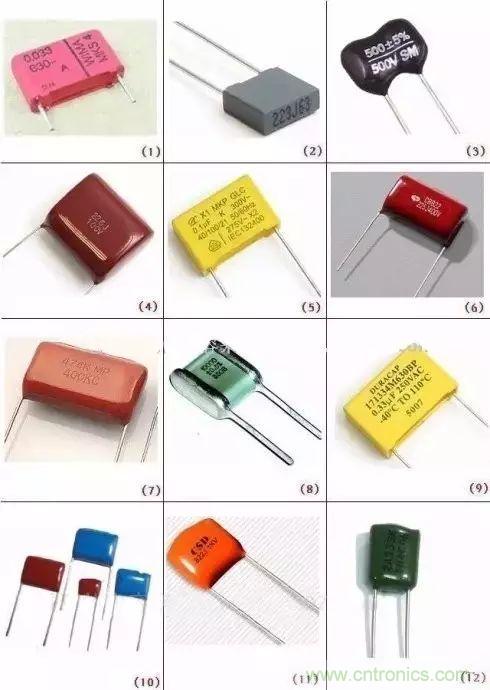

第4幅:圖1 MKS電容。圖3,8 云母電容。圖4 MPP電容。圖5 MKP電容。圖9 MEP電容。圖10 MPP電容。圖11 PPN電容。圖12 PEI電容。

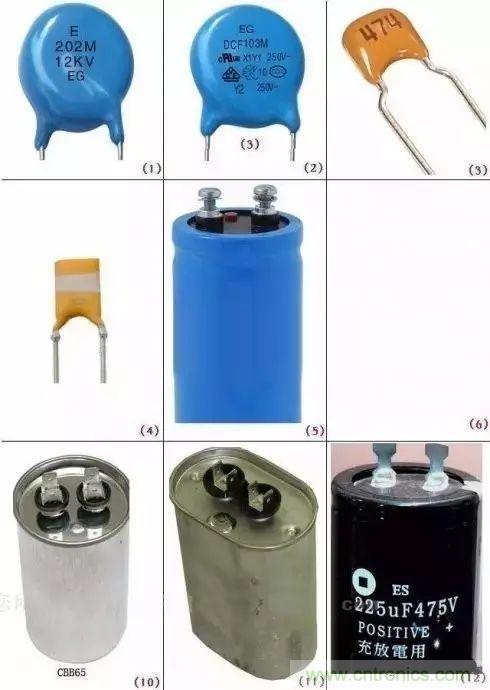

第5幅:圖1,2,3,陶瓷電容器。圖4 色環陶瓷電容。圖5,10,11,電機起動及運行電容器。圖12充放電用容

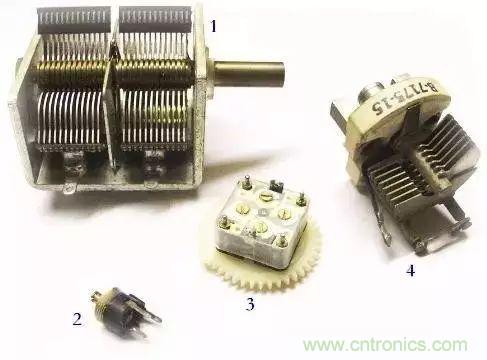

第6幅:圖1 雙連調諧電容。圖2微調電容。圖3 四連調諧電容。圖4 單連調諧電容
