19世紀初夏普與當時的日本通信運營商J－PHONE發明了夏普 J－SH04，夏普 J－SH04具有拍照功能，2003年4月24日夏普發售了全球首款百萬像素手機J－SH53，風靡一時。



目前市面上的手機通常都具有前后攝像頭，前面一般在500萬左右，用來自拍和視頻通話，后置一般在1300萬左右，可以照出更加清晰的圖片和錄制清晰視頻。

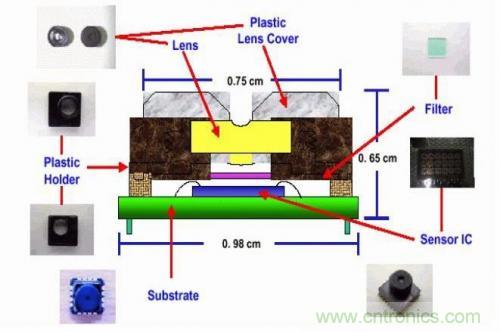

手機攝像頭組成結構



手機攝像頭主要由以下幾個部分組成：PCB板、DSP（CCD用）、傳感器（SENSOR）、固定器（HOLDER）、鏡頭（LENS ASS′Y）。其中鏡頭（LENS ASS′Y）， DSP（C，CD用），傳感器（SENSOR）是最重要的三個部分。

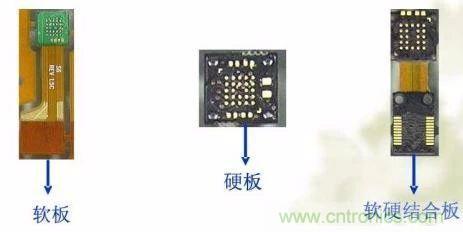

PCB板



PCB板又分為硬板，軟板，軟硬結合板三種（如下圖），CMOS可用任何一種板，但CCD的話就只能用軟硬結合板。這三種板中軟硬結合板價格最高，而硬板價格最低。

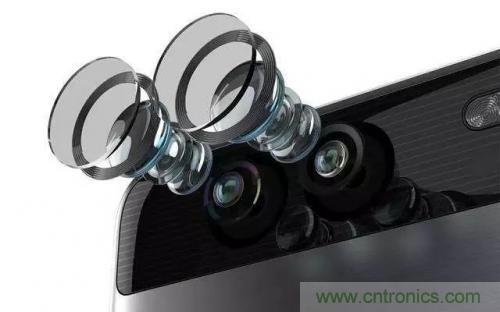

鏡頭



鏡頭是僅次于CMOS芯片影響畫質的第二要素，其組成是透鏡結構，由幾片透鏡組成，一般可分為塑膠透鏡（plastic）或玻璃透鏡。當然，所謂塑膠透鏡也非純粹塑料，而是樹脂鏡片，當然其透光率感光性之類的光學指標是比不上鍍膜鏡片的。

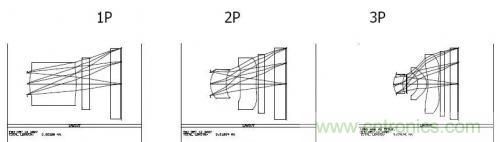

通常攝像頭用的鏡頭構造有：



1P、2P、1G1P、1G2P、2G2P、2G3P、4G、5G等。透鏡越多，成本越高，相對成像效果會更出色；而玻璃透鏡又比樹脂貴。因此一個品質好的攝像頭應該是采用多層玻璃鏡頭！現在市場上的多數攝像頭產品為了降低成本，一般會采用廉價的塑膠鏡頭或一玻一塑鏡頭（即：1P、2P、1G1P、1G2P等），對成像質量有很大影響！





鏡頭由透鏡、濾光裝置、鏡筒三部分組成，鏡頭參數有三個，即焦距f′、相對孔徑D／f′和視場角2ω。



鏡頭焦距是鏡頭的一個重要指標，決定了物和像的比例，如物在無限遠，像的大小由下式?jīng)Q定y′＝－f′·tanω（ω是物方視場角）。



相對孔徑D／f＇和光圈數F是鏡頭的關鍵光學指標。相對孔徑，它表示能進入鏡頭到達底片上的光能量，因而決定像平面照度，其定義為入瞳直徑D與鏡頭焦距f＇之比，暗景物和高速運動物體的照相需要大相對孔徑物鏡，大相對孔徑物鏡可以提高像平面照度，根據相對孔徑大小，照相物鏡分為弱光照物鏡（D／f＇1：6．3以下）普通物鏡（D／f＇1：5．6－1：3．5）強光物鏡（D／f＇1：2．8－1：1．4）超強光物鏡（D／f＇1：1－1：0．8）為了使同一鏡頭使用不同的環境，通常孔徑光闌采用可連續變化的可變光闌。



相對孔徑的倒數稱為光圈系數，又稱F數，照相鏡頭上標有F數，國家標準按照光通量的大小規定了各光級圈數的排列



0．7、1、 1．4、 2、 2．8 、4 、5．6、 8、 11、 16 、22···隨著光圈數的加大，光孔變小，光通量減少，光圈每差一級，光通量相差一倍，對照相機鏡頭來說，F(xiàn)數越低，鏡頭相容性就愈好，使用范圍更大。相對孔徑還影響像面上獲得清晰像的空間深度范圍－景深，相對孔徑越大，成像的景深越大，照相過程中調節光圈大小控制景深。





視場角2ω照相物鏡的視場角2ω決定了物方空間的范圍，照相物鏡的視場由像平面上具有滿意成像質量的圓形區域的直徑?jīng)Q定，或由相機所采用感光元件的感光面尺寸決定。



照相物鏡的基本類型：1、．按鏡頭焦距和視場角分為：標準鏡頭、短焦鏡頭、長焦鏡頭。2、按鏡頭焦距能否變化分為：定焦鏡頭、變焦鏡頭。

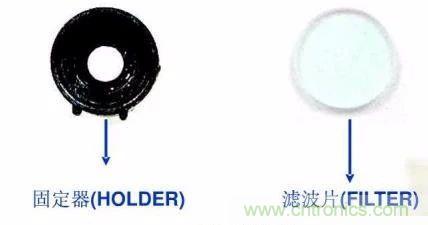

固定器和濾色片



固定器的作用，實際上就是來固定鏡頭，另外固定器上還會有一塊濾色片。



濾色片也即“分色濾色片”，目前有兩種分色方式，一種是RGB原色分色法，另一種是CMYK補色分色法。



原色CCD的優勢在于畫質銳利，色彩真實，但缺點則是噪聲問題，一般采用原色CCD的數碼相機，ISO感光度多半不會超過400。相對的，補色CCD多了一個Y黃色濾色器，犧牲了部分影像的分辨率，但I(xiàn)SO值一般都可設定在800以上。

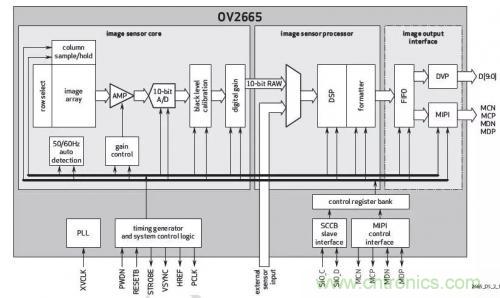

DSP（數字信號處理芯片）



它的功能是通過一系列復雜的數學算法運算，對數字圖像信號進行優化處理，最后把處理后的信號傳到顯示器上。



DSP結構框架：（1）． ISP（image signal processor）（鏡像信號處理器）；（2）． JPEG encoder（JPEG圖像解碼器）。



ISP的性能強大是決定影像流暢的關鍵，JPEG encoder的性能也是關鍵指標之一。而JPEG encoder又分為硬件JPEG壓縮方式，和軟件RGB壓縮方式。



DSP控制芯片的作用是：將感光芯片獲取的數據及時快速地傳到baseband中并刷新感光芯片，因此控制芯片的好壞，直接決定畫面品質（比如色彩飽和度、清晰度）與流暢度。

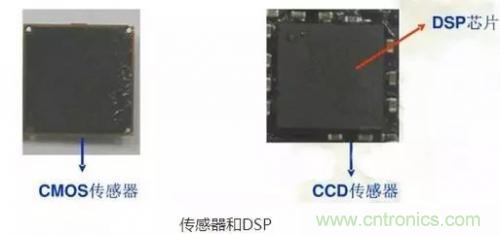

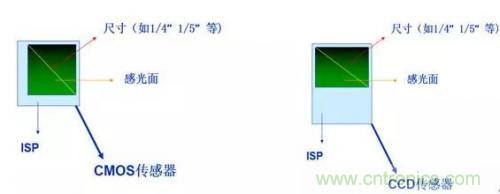

上面所說的DSP是CCD中會使用，是因?yàn)?，在CMOS傳感器的攝像頭中，其DSP芯片已經集成到CMOS中，從外觀上來看，它們就是一個整體。而采用CCD傳感器的攝像頭則分為CCD和DSP兩個獨立部分。





圖像傳感器



在攝像頭的主要組件中，最重要的就是圖像傳感器了，因?yàn)楦泄馄骷?duì)成像質量的重要性不言而喻。

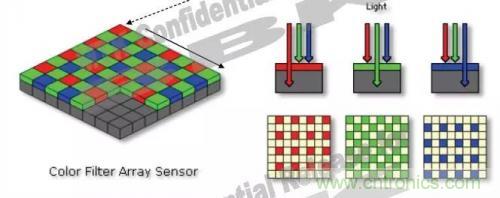

傳感器將從鏡頭上傳導過來的光線轉換為電信號，再通過內部的DA轉換為數字信號。由于傳感器的每個pixel只能感光R光或者B光或者G光，因此每個像素此時存貯的是單色的，我們稱之為RAW DATA數據。要想將每個像素的RAW DATA數據還原成三基色，就需要信號處理器ISP來處理。





圖像傳感器是起感光記錄作用的元件，和膠卷類似。有CMOS和CCD兩種類型 CCD又叫電荷轉移器件，光電二極管排成一列叫一維型直線式傳感器，光電二極管行排列叫二維型面積式圖像傳感器。



CCD由光電二極管感光部件、ccd轉移部件和電荷放大器件組成，當光照射時，光子激發電荷，電荷產生堆積，感光部件與轉移部件之間加上柵電壓，堆積的電荷在柵電壓的作用下，開始定向移動至轉移部件，經放大輸出，這些輸出的電荷信號帶有圖像信息。



圖像傳感器的發展趨勢是高敏感化、高分辨率、省電、低壓工作等高性能方向發展。



CMOS圖像傳感器由金屬氧化物半導體集合而成，每一個像素可以集成多種器件，比如放大器，A／D轉換器等。



兩種感光元件的不同之處：





CCD成像質量好，但是制作起來比較復雜，而且耗能大，CMOS雖然成像質量較差，但是驅動電壓低，制造簡單，CMOS可以和其他器件集成，每一個像素都可以實現完整的功能，相比CCD是成千上萬個像素排列，每一個像素激發的電荷匯集到一起，運輸?shù)椒糯笃骱蛿?shù)據處理器，這樣給后續處理增加不少負擔，而且大量的電荷匯集，也給通道提出了更高的要求，在技術上出現了瓶頸，CMOS中每個像素單獨完成信號放大和信號處理工作，這些特點，造成CMOS噪聲較大。如果CMOS克服噪聲大的缺點，提高成像質量，CMOS就會超越CCD，成為圖像傳感器的首選。



有的廠家在宣傳中會提到“背照式”“BSI”等概念，實際上BSI就是背照式CMOS的英文簡稱，背照式CMOS是CMOS的一種，它改善了傳統CMOS感光元件的感光度，在夜拍和高感的時候成像效果相對好一些。

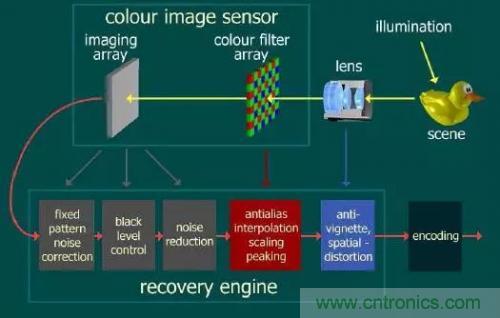

手機攝像頭的成像原理



物方光線進入系統，經過鏡頭，到達圖像傳感器，光子打到傳感器上產生可移動電荷，這是內光電效應，可移動電荷匯集形成電信號，由于處理器無法識別電荷信號，需要把電信號轉化為數字信號，對于圖像傳感器是cmos的系統不需要外加模數轉換器，而對于以ccd作為圖像傳感器的系統需要A／D轉換器，經過模數轉換器件，電荷信號轉換成數字信號，數字信號經過放大電路進入微處理器，數字信號經過DSP數字信號處理芯片經過存儲處理后，傳輸?shù)狡聊恍纬珊臀镆粯拥膱D像。







影響手機攝像頭性能的一些關鍵因素



像素



通常所說的“XXX萬像素”實際是指相機的分辨率，其數值大小主要由相機傳感器中的像素點（即最小感光單位）數量決定，例如500萬像素就意味著傳感器中有500萬個像素點，和手機屏幕中的像素?cái)?shù)量決定屏幕是720p或1080p分辨率是一個道理。



像素決定照片質量？



通常會以為相機像素越高，拍的照片就越清晰，實際上。相機的像素唯一能決定的是其所拍圖片的分辨率，而圖片的分辨率越高，只代表了圖片的尺寸越大，并不能說明圖片越清晰。



但是當前主流的手機屏幕為1080p級別（1920×1080像素），無論是1300萬像素相機所得的4208×3120像素照片，還是800萬像素?cái)z像頭的3200×2400像素照片，都超出了1080p屏的解讀范圍，最終都會以1920×1080像素顯示，所以肉眼所看到的清晰度也是沒有區別的。



高像素的優勢在哪里呢？



更高像素的相機所拍圖片的尺寸更大，假如我們想把樣張打印出來，以常規的300像素／英寸的打印標準來計算，1300萬像素相機所拍的4208×3120像素樣張，可打印17英寸照片，而800萬像素相機的3200×2400像素樣張，打印超過13英寸的照片就開始模糊了。很顯然1300萬像素相機樣張可打印的尺寸更大。



傳感器



既然像素不是決定圖片質量的關鍵因素，那么誰才是呢？答案是傳感器。



相機傳感器主要分兩種：CCD和CMOS。CCD傳感器雖然成像質量好，但是成本較高，并不適用于手機，而CMOS傳感器憑借著較低的功耗和價格以及優異的影像品質，在手機領域應用最為廣泛。



CMOS傳感器又分為背照式和堆棧式兩種，二者系出同門，技術最早都由索尼研發，索尼背照式傳感器品牌名為“Exmor R”，堆棧式傳感器為“Exmor RS”。

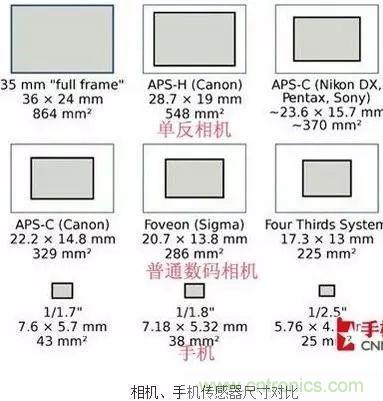

相對來說，傳感器尺寸越大，感光性能越好，捕捉的光子（圖形信號）越多，信噪比越低，成像效果自然也越出色，然而更大的傳感器卻會導致手機的體積、重量、成本增加。





背照式傳感器的出現，有效的解決了這個問題，在相同尺寸下，它使傳感器感光能力提升了100％，有效地改善了在弱光環境下的成像質量。





2012年8月，索尼發布了全新堆棧式傳感器（Exmor RS CMOS），需要注意的是，它和背照式傳感器并非演進關系，而是并列關系，堆棧式傳感器的主要優勢是在像素?cái)?shù)保持不變的情況下，讓傳感器尺寸變得更小，也可以理解為，在與背照式傳感器的像素?cái)?shù)相同時，堆棧式傳感器的尺寸會更小，從而節省了空間，讓手機變得更薄、更輕。



鏡頭



鏡頭是將拍攝景物在傳感器上成像的器件，相當于相機的“眼睛”，通常由由幾片透鏡組成，光線信號通過時，鏡片們會層層過濾雜光（紅外線等），所以，鏡頭片數越多，成像就越真實。

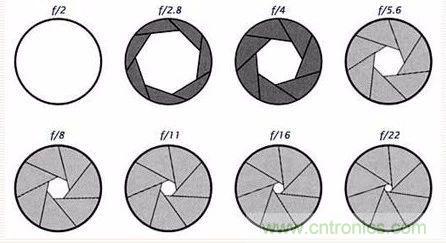

光圈



光圈由鏡頭中幾片極薄的金屬片組成，可以通過改變光圈孔的大小控制進入鏡頭到達傳感器的光線量。光圈的值通常用f／2．2、f／2．4來表示，數字越小，光圈就越大，兩者成反比例關系。



它的工作原理是，光圈開得越大，通過鏡頭到達傳感器的光線就越多，成像畫面就越明亮，反之畫面就越暗。因此，在夜拍或暗光環境下，大光圈的成像優勢就更明顯。

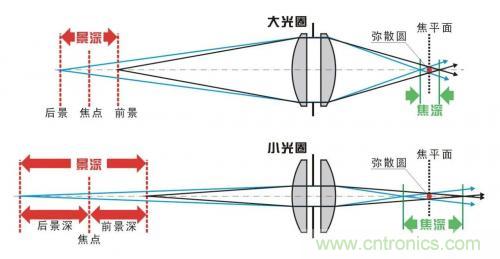

除了控制通光量，光圈還具有控制景深的功能。生活中，我們時常會看到背景虛化效果很強的照片，不僅突出了拍攝焦點，還具有很唯美的藝術感，而這就是所謂的景深。光圈開的越大，景深越小，背景虛化效果就更明顯。





（來源：中科院半導體所）
