【導讀】電路給我們的感覺總是枯燥無味的，讓人感覺高深莫測的一門學科。然而，正是這們學科在不斷的改造我們的生活，我們也無時無刻不再感嘆他的奇妙，有時我們在不知不覺中也感受到他的樂趣。這便是簡單邏輯電路在生活中的應用。在我們生活中簡單防盜報警器，電熱水器等許許多多的應用讓我們不斷在其中體會到了科學與生活的緊密關聯和樂趣。
整流電路中電容如何選擇？
一般來說，電容的取值滿足R*C=（3-5）T，其中，R為負載電阻，等于直流輸出的直流電壓和直流輸出電流的比值；C為濾波電容的容量；T為整流后脈動直流電壓的重復頻率。這樣選取后，完全可以給沒有穩壓要求的電子設備供電。
這個式子也不是嚴格要求服從的，如果濾波后面有穩壓電路，則濾波電容取小點也關系不大，因為穩壓電路要能充分發揮作用，其兩端的壓獎本身就很大，也就是本身就應該具有比較強的電壓調節能力。至于濾波電容的耐壓，對于半波整流和全波整流電路，都要求濾波電容器的耐壓要大于整流電路輸入交流電壓的最大值。這個式子也不是嚴格要求服從的，如果濾波后面有穩壓電路，則濾波電容取小點也關系不大，因為穩壓電路要能充分發揮作用，其兩端的壓獎本身就很大，也就是本身就應該具有比較強的電壓調節能力。至于濾波電容的耐壓，對于半波整流和全波整流電路，都要求濾波電容器的耐壓要大于整流電路輸入交流電壓的最大值。
這個式子也不是嚴格要求服從的，如果濾波后面有穩壓電路，則濾波電容取小點也關系不大，因為穩壓電路要能充分發揮作用，其兩端的壓獎本身就很大，也就是本身就應該具有比較強的電壓調節能力。至于濾波電容的耐壓，對于半波整流和全波整流電路，都要求濾波電容器的耐壓要大于整流電路輸入交流電壓的最大值。這個式子也不是嚴格要求服從的，如果濾波后面有穩壓電路，則濾波電容取小點也關系不大，因為穩壓電路要能充分發揮作用，其兩端的壓獎本身就很大，也就是本身就應該具有比較強的電壓調節能力。至于濾波電容的耐壓，對于半波整流和全波整流電路，都要求濾波電容器的耐壓要大于整流電路輸入交流電壓的最大值。

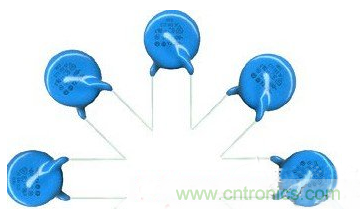

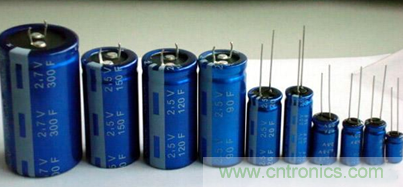

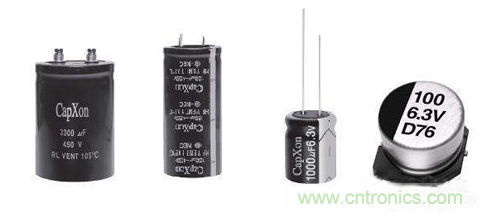

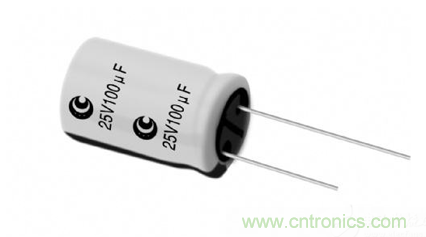

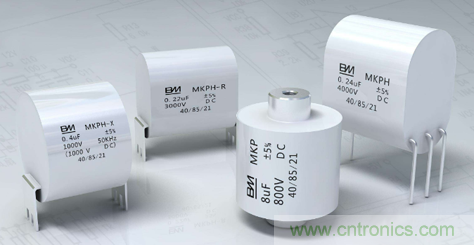

在電子線路中，電容用來通過交流而阻隔直流，也用來存儲和釋放電荷以充當濾波器，平滑輸出脈動信號。小容量的電容，通常在高頻電路中使用，如收音機、發射機和振蕩器中。大容量的電容往往是作濾波和存儲電荷用。而且還有一個特點，一般1μF以上的電容均為電解電容，而1μF以下的電容多為瓷片電容，當然也有其他的，比如獨石電容、滌綸電容、小容量的云母電容等。電解電容有個鋁殼，里面充滿了電解質，并引出兩個電極，作為正（+）、負（-）極，與其它電容器不同，它們在電路中的極性不能接錯，而其他電容則沒有極性。
把電容器的兩個電極分別接在電源的正、負極上，過一會兒即使把電源斷開，兩個引腳間仍然會有殘留電壓（學了以后的教程，可以用萬用表觀察），我們說電容器儲存了電荷。電容器極板間建立起電壓，積蓄起電能，這個過程稱為電容器的充電。充好電的電容器兩端有一定的電壓。電容器儲存的電荷向電路釋放的過程，稱為電容器的放電。
電子電路中，只有在電容器充電過程中，才有電流流過，充電過程結束后，電容器是不能通過直流電的，在電路中起著“隔直流”的作用。電路中，電容器常被用作耦合、旁路、濾波等，都是利用它“通交流，隔直流”的特性。那么交流電為什么能夠通過電容器呢？我們先來看看交流電的特點。交流電不僅方向往復交變，它的大小也在按規律變化。電容器接在交流電源上，電容器連續地充電、放電，電路中就會流過與交流電變化規律一致的充電電流和放電電流。
電容在電路中的作用主要有以下幾方面：
1．濾波電容：它接在直流電源的正、負極之間，以濾除直流電源中不需要的交流成分，使直流電平滑。一般常采用大容量的電解電容器，也可以在電路中同時并接其他類型的小容量電容以濾除高頻交流電。
2．退耦電容：并接于放大電路的電源正、負極之間，防止由電源內阻形成的正反饋而引起的寄生振蕩。
3．旁路電容：在交、直流信號的電路中，將電容并接在電阻兩端或由電路的某點跨接到公共電位上，為交流信號或脈沖信號設置一條通路，避免交流信號成分因通過電阻產生壓降衰減。
4．耦合電容：在交流信號處理電路中，用于連接信號源和信號處理電路或者作兩放大器的級間連接，用以隔斷直流，讓交流信號或脈沖信號通過，使前后級放大電路的直流工作點互不影響。
5．調諧電容：連接在諧振電路的振蕩線圈兩端，起到選擇振蕩頻率的作用。
6．襯墊電容：與諧振電路主電容串聯的輔助性電容，調整它可使振蕩信號頻率范圍變小，并能顯著地提高低頻端的振蕩頻率。適當?shù)剡x定襯墊電容的容量，可以將低端頻率曲線向上提升，接近于理想頻率跟蹤曲線。
7．補償電容：它是與諧振電路主電容并聯的輔助性電容，調整該電容能使振蕩信號頻率范圍擴大。
8．中和電容：并接在三極管放大器的基極與發射極之間，構成負反饋網絡，以抑制三極管極間電容造成的自激振蕩。
9．穩頻電容：在振蕩電路中，起穩定振蕩頻率的作用。
10．定時電容：在RC時間常數電路中與電阻R串聯，共同決定充放電時間長短的電容。
11．加速電容：接在振蕩器反饋電路中，使正反饋過程加速，提高振蕩信號的幅度。
12．縮短電容：在UHF高頻頭電路中，為了縮短振蕩電感器長度而串接的電容。
13．克拉潑電容：在電容三點式振蕩電路中，與電感振蕩線圈串聯的電容，起到消除晶體管結電容對頻率穩定性影響的作用。
14．鍋拉電容：在電容三點式振蕩電路中，與電感振蕩線圈兩端并聯的電容，起到消除晶體管結電容的影響，使振蕩器在高頻端容易起振。
15．穩幅電容：在鑒頻器中，用于穩定輸出信號的幅度。
諧振電容
16．預加重電容：為了避免音頻調制信號在處理過程中造成對分頻量衰減和丟失，而設置的RC高頻分量提升網絡電容。
17．去加重電容：為恢復原伴音信號，要求對音頻信號中經預加重所提升的高頻分量和噪聲一起衰減掉，設置在RC網絡中的電容。
18．移相電容：用于改變交流信號相位的電容。
19．反饋電容：跨接于放大器的輸入與輸出端之間，使輸出信號回輸?shù)捷斎攵说碾娙荨?/div>
20．降壓限流電容：串聯在交流電回路中，利用電容對交流電的容抗特性，對交流電進行限流，從而構成分壓電路。
21．逆程電容：用于行掃描輸出電路，并接在行輸出管的集電極與發射極之間，以產生高壓行掃描鋸齒波逆程脈沖，其耐壓一般在1500V以上。
22．S校正電容：串接在偏轉線圈回路中，用于校正顯像管邊緣的延伸線性失真。
23．自舉升壓電容：利用電容器的充、放電儲能特性提升電路某點的電位，使該點電位達到供電端電壓值的倍。
24．消亮點電容：設置在視放電路中，用于關機時消除顯像管上殘余亮點的電容。
25．軟啟動電容：一般接在開關電源的開關管基極上，防止在開啟電源時，過大的浪涌電流或過高的峰值電壓加到開關管基極上，導致開關管損壞。
26．啟動電容：串接在單相電動機的副繞組上，為電動機提供啟動移相交流電壓。在電動機正常運轉后與副繞組斷開。
27．運轉電容：與單相電動機的副繞組串聯，為電動機副繞組提供移相交流電流。在電動機正常運行時，與副繞組保持串接。
電容分類及其作用
耦合電容：用在耦合電路中的電容稱為耦合電容，在阻容耦合放大器和其他電容耦合電路中大量使用這種電容電路，起隔直流通交流作用。
濾波電容：用在濾波電路中的電容器稱為濾波電容，在電源濾波和各種濾波器電路中使用這種電容電路，濾波電容將一定頻段內的信號從總信號中去除。
退耦電容，用在退耦電路中的電容器稱為退耦電容，在多級放大器的直流電壓供給電路中使用這種電容電路，退耦電容消除每級放大器之間的有害低頻交連。
高頻消振電容：用在高頻消振電路中的電容稱為高頻消振電容，在音頻負反饋放大器中，為了消振可能出現的高頻自激，采用這種電容電路，以消除放大器可能出現的高頻嘯叫。
諧振電容：用在LC諧振電路中的電容器稱為諧振電容，LC并聯和串聯諧振電路中都需這種電容電路。
旁路電容：用在旁路電路中的電容器稱為旁路電容，電路中如果需要從信號中去掉某一頻段的信號，可以使用旁路電容電路，根據所去掉信號頻率不同，有全頻域（所有交流信號）旁路電容電路和高頻旁路電容電路。
中和電容：用在中和電路中的電容器稱為中和電容。在收音機高頻和中頻放大器，電視機高頻放大器中，采用這種中和電容電路，以消除自激。
定時電容：用在定時電路中的電容器稱為定時電容。在需要通過電容充電、放電進行時間控制的電路中使用定時電容電路，電容起控制時間常數大小的作用。
積分電容：用在積分電路中的電容器稱為積分電容。在電視場掃描的同步分離級電路中，采用這種積分電容電路，以從行場復合同步信號中取出場同步信號。
微分電容：用在微分電路中的電容器稱為微分電容。在觸發器電路中為了得到尖頂觸發信號，采用這種微分電容電路，以從各類（主要是矩形脈沖）信號中得到尖頂脈沖觸發信號。
補償電容：用在補償電路中的電容器稱為補償電容，在卡座的低音補償電路中，使用這種低頻補償電容電路，以提升放音信號中的低頻信號，此外，還有高頻補償電容電路。
自舉電容：用在自舉電路中的電容器稱為自舉電容，常用的OTL功率放大器輸出級電路采用這種自舉電容電路，以通過正反饋的方式少量提升信號的正半周幅度。
分頻電容：在分頻電路中的電容器稱為分頻電容，在音箱的揚聲器分頻電路中，使用分頻電容電路，以使高頻揚聲器工作在高頻段，中頻揚聲器工作在中頻段，低頻揚聲器工作在低頻段。
