E起動手 | 簡易電磁波接收器,玩的就是花樣

發布時間:2018-03-13 來源:EEFOCUS 責任編輯:lina

【導讀】記得看過一個關于微波爐安全性的文章,其中訪問了美國某一著名大學的物理系教授,教授說不可能有微波從微波爐里泄露出來的,因?yàn)槲⒉t是一個只有一面開口的鐵盒子,而且在開口的那一面(即微波爐的門)裝有金屬網,網眼遠遠小于微波爐里電磁波的波長(~12cm)。


根據電磁波理論,電磁波無法穿過直徑比波長小的金屬孔。但是也許是因?yàn)槔碚撝屑僭O(shè)的金屬是沒有電阻的導體,而實際金屬并非這么優良的導體;而且微波爐產生的微波功率巨大(數百瓦量級),所以總有一些泄露出來。

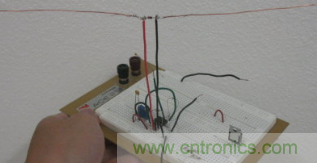

最近看到一篇文章,講如何制作一個簡易的微波接收器來探測這些泄露的電磁波。裝置非常簡單但是可以體現很多物理含義,于是我也做了一個(如下圖)。


接收裝置是一個簡單的偶極天線。偶極天線的中間有一個高頻二極管(1n4148)起到整流作用,即把接收到微波頻率信號轉換成準直流。再送到一個運放組成的電壓放大(~100倍),然后用萬用表讀出直流電壓值。注意我們把它轉換成直流的原因是因?yàn)槿绻苯佑涗浳⒉l段的信號,需要非常昂貴的儀器。

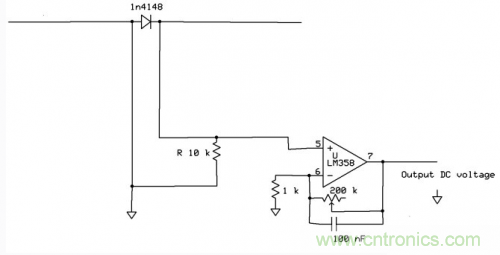

電路如下圖。


DC的輸出電壓還可以用LM358上的另一個運放在進行一次放大。圖中的100nF電容起到對整流后的電信號進一步濾波的作用。

這樣就大功告成啦!我們可以把它放到微波爐附近來探測泄露出來的微波強度。

微波爐未開之前:

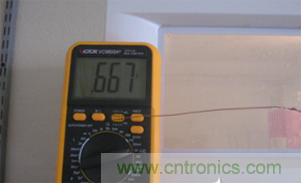

微波爐啟動之后(注意微波爐里應放入一杯水吸收微波,防止燒壞微波驢):


打手機產生的電磁波也能被這個裝置探測到。不過手機輻射產生的效果遠遠小于微波爐泄露的電磁波的效果。我們平時都非常提防手機的輻射,可見微波爐才是更應該值得注意的微波輻射源。
