偷師學藝:傳感器設計注意事項

發布時間:2015-03-01 責任編輯:wenwei

【導讀】工程師在設計傳感器時,需要注意哪些問題?筆者以為,有以下四點:首先考慮如何獲取有用信號并且將噪聲做到最小化;其次,在設計時電路要足夠精煉簡約;同時,還要注意功耗問題;最后,一定要選用合適的元器件。

好的傳感器的設計是經驗加技術的結晶。一般理解傳感器是將一種物理量經過電路轉換成一種能以另外一種直觀的可表達的物理量的描述。比如轉換成僅依賴于此測物理量的較高的電壓電流等信號,再顯示出來。因此需要注意以下幾點:

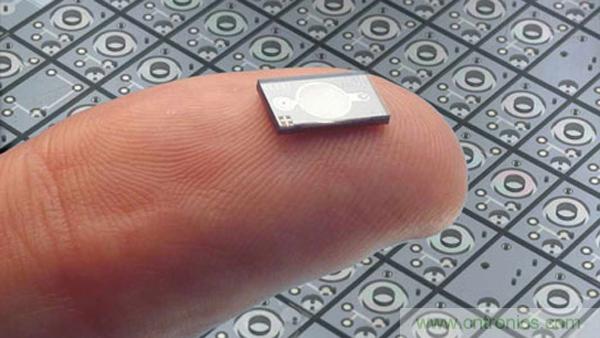

傳感器

1、 一般所測得的物理量是非常小的,通常還帶有作為傳感器物理轉換元件固有的轉換噪聲。比如傳感器在1被放大倍率下的信號強度為0.1~1uV,此時的背景噪聲信號也有這么大的水平,甚至于將其湮滅。如何將有用信號盡量取出并且壓低噪聲是傳感器設計的首要解決的問題。

2、傳感器電路一定要簡單精煉。設想具有3級放大電路的,帶有2級有源濾波器的放大回路,放大了信號的同時也將噪聲放大了,如果噪聲不是明顯偏離有用信號頻譜,則無論怎樣濾波兩者同時放大,結果信噪比沒有提高。因此傳感器電路一定要精煉簡約。能省1只電阻或電容就一定要將它去掉。這一點是許多設計傳感器的工程師們?nèi)菀缀雎缘膯栴}。已知的情況是,傳感器電路隨著噪聲的問題困擾,電路越修改越復雜,成為怪圈。

3、功耗問題。傳感器通常在后續電路的前端,有可能需要較長的引線連接。當傳感器功耗比較大時引線的連接將會把所有的無謂噪聲以及電源噪聲引入,使得后續電路愈發難以設計。因此在夠用的情況小如何降低功耗也是一個不小的考驗。

4、元器件的選用和電源回路。元器件的選用一定要夠用為好,只要器件指標在需要的范圍之內就可以了,余下的就是電路設計問題。電源是傳感器電路設計過程一定要遇到的難題,不要追求無法達到的電源指標,而選擇一款帶有較好的共模抑制比的運放,采用差分放大電路設計可能最普通的開關電源以及器件就能滿足你的要求。電源的退偶一定要可靠設計,并且遵循器件手冊的要求,寧多勿少。
