分享:溫度傳感器應用電路設計

發布時間:2014-08-19 責任編輯:sherryyu

【導讀】本文講解的是二極管作為溫度傳感器的應用電路。該電路設計中采用硅二極管VD1和VD2作為溫度傳感器,硅二極管的溫度系數為ZmV/℃  。等等,具體電路設計請看下文。

下圖是二極管作為溫度傳感器的應用電路。電路中,采用硅二極管VD1和VD2作為溫度傳感器,硅二極管的溫度系數為ZmV/℃  。A1和VT1等構成恒流源電路,為VD1和VD2提供恒定的電流。A2為放大器,將與溫度相應的VD1和VD2的電壓變化放大到需要的電平。若在A2的輸出端接入電壓表就能構成模擬溫度計。

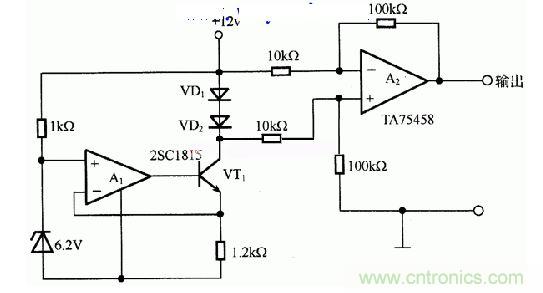

二極管作為溫度傳感器的應用電路
