分析問題

來自慣性傳感器的信息經過處理和積分后，可以提供許多不同類型的運動、位置和方向輸出（見圖1）。每種類型的運動都涉及到一系列應用相關的復雜因素，對此必須加以了解。工業控制應用就是一個很好的例子，某種形式的指向或轉向設備對這些應用十分有用。傾斜或角度檢測常常是此類應用的核心任務，在最簡單的范例中，機械氣泡傳感器便可滿足需要。然而，在明確傳感器需求之前，需要分析最終系統的完整運動動力學特性、環境、壽命周期和可靠性預期。



圖1：當今的慣性傳感器能夠檢測多種運動類型

如果系統的運動相對而言為靜態，簡單的角度傳感器可能就足夠了，但實際的技術決策取決于響應時間、沖擊和震動、尺寸、整個使用壽命期間的性能漂移。此外，許多系統涉及到多種類型的運動（如旋轉和加速度等），而且往往在多個軸上工作，這就需要考慮將多種類型的傳感器結合在一起。一旦知道正確的傳感器類型和技術后，挑戰便轉移到了解和最終補償傳感器對環境（溫度、震動、沖擊、安裝位置、時間和其他變量）的反應。環境補償涉及到額外的電路、測試、校準和動態調整，而每種類型的傳感器，甚至每個傳感器都是獨一無二的，因此這又會帶來補償不足或過度的額外風險，除非工程師非常了解傳感器特性。最后這一點驅使許多設計工程師采用完全集成的傳感器解決方案，以便消除運用和實施過程中的障礙。

線性速率抑或角速率

慣性傳感器有多種類型。MEMS（微機電系統）傳感器是最完善的傳感器類型之一，已經使眾多應用受益。15年前，MEMS線性加速度傳感器（加速度計）徹底革新了汽車安全氣囊系統。自此以后，從筆記本電腦硬盤保護到游戲控制器中更為直觀的用戶運動捕捉，各種獨特的功能和應用得以實現。根據諧振器陀螺儀的原理，MEMS結構也可提供角速率檢測。兩個多晶硅檢測結構各含一個“擾動框架”，通過靜電將擾動框架驅動到諧振狀態，以產生必要的運動，從而在旋轉期間產生科氏力。在各框架的兩個外部極限處（與擾動運動正交）是可動指，放在固定指之間，形成一個容性撿拾結構來檢測科氏運動。當MEMS陀螺儀旋轉時，可動指的位置變化通過電容變化進行檢測，由此得到的信號送入一系列增益和解調級，產生電速率信號輸出。某些情況下，該信號還會經轉換，送入一個專有數字校準電路。

傳感器內核周圍的集成度和校準由最終性能要求決定，但在許多情況下，可能需要進行運動校準，以便實現最高的性能水平和穩定性。

調理和處理

在工業市場上，諸如震動分析、平臺校正、一般運動控制之類的應用都需要高集成度和高可靠度的解決方案，而且在許多情況下檢測元件是直接嵌入到現有設備中。此外，還必須提供足夠的控制、校準和編程功能，使器件真正獨立自足。一些應用范例包括：

機器自動化：通過提高位置檢測精度，并且更加嚴格地將此信息與遠程控制或編程設置的運動相關聯，可以使自治或遠程控制的精密儀器和機械臂更加精確、有效。

工業機械的狀態監控：通過將傳感器更深地嵌入機械內部，并且借由傳感器性能和嵌入式處理而更早、更準確地掌握狀態變化的跡象，可以獲得更實用的價值。

移動通信和監控：無論是陸地、航空還是海上交通工具，慣性傳感器都有助于其實現穩定（天線和相機）和定向?qū)Ш剑ɡ肎PS和其他傳感器進行航位推算）。

工業檢測市場異常紛繁多樣，必須通過集成嵌入式可調特性，如數字濾波、采樣速率控制、狀態監控、電源管理選項和專用輔助I/O功能等，來支持各種不同的性能、集成度和接口要求。在其他更復雜的情況下，還需要采用多個傳感器和多種類型的傳感器。即使看起來很簡單的慣性運動，例如僅限于一個或兩個軸的運動，也可能需要同時采用加速度計和陀螺儀檢測來補償重力、震動及其他不符常規的行為和影響。

傳感器還可能具有交叉靈敏度，很多時候需要對此進行補償，即使無須補償，至少也需要加以了解。此外，慣性傳感器的性能指標存在許多不同的標準，這使得上述問題的解決更加困難。當指定角速率傳感器要求時，多數工業系統設計工程師主要關心的是陀螺儀穩定性（隨時間發生的偏置估算），消費級陀螺儀通常不會規定這一特性。如果傳感器的線性加速度性能較差，那么即使0.003°/s的良好陀螺儀偏置穩定性也可能毫無意義。例如，假設線性加速度特性為0.1°/s/G，在旋轉±90° （1 G）的簡單情況下，這將給0.003°/s的偏置穩定性增加0.1°的誤差。加速度計通常與陀螺儀一起使用，以便檢測重力影響，并且提供必要的信息來驅動補償過程。

為了優化傳感器性能并盡可能縮短開發時間，需要深入了解傳感器靈敏度和應用環境。校準計劃可以針對影響最大的因素進行定制，從而減少測試時間和補償算法開銷。面向具體應用的解決方案將適當?shù)膫鞲衅髋c必要的信號處理結合在一起，如果具備高性價比并且提供現成可用的標準系統接口，這些解決方案將能消除許多工業客戶過去所面臨的實施和生產障礙。

加速度、震動分析

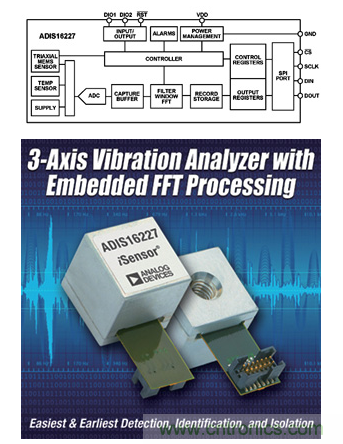

在一些應用案例中，相對簡單的傳感器輸出可能就足夠了，但在另一些應用中（例如，通過震動分析進行狀態監控），則需要增加相當多的處理過程才能實現所需的輸出。圍繞慣性傳感器而構建的一個高集成度器件示例是ADIS16227（見圖2），它是一款完全自治的頻域震動監控器。此類器件可能不提供相對簡單的g/mV輸出，而是提供特定應用分析。在本例中，其嵌入式頻域處理、512點實值FFT和片上存儲器能夠識別各震動源并進行歸類，監控其隨時間的變化情況，并根據可編程的閾值做出反應。


圖2 ：控制說明圖


能夠檢測和了解運動可能對幾乎所有設想到的領域都具有應用價值。大多數情況下，人們希望掌控一個系統發生的運動，并利用該信息提高性能（響應時間、精度、工作速度等），增強安全性或可靠性（系統在危險情況下關機），或者獲得其他增值特性。但在某些情況下，不運動才是至關重要的，因此傳感器可用來檢測不需要的運動。這些特性或性能升級往往在現有系統上實施，考慮到最終系統的功耗和尺寸已確定，或者必須最小化，MEMS慣性傳感器的小尺寸和低功耗特性無疑極具吸引力。某些情況下，這些系統的設計人員不是運動動力學方面的專家，因此，在決定是否進行系統升級時，完全集成和校準的傳感器存在與否可能是最關鍵的因素。
