- 內置紅外LED和傳感器的完美解決方案
- 所有光源(包括太陽光)下均可工作
- 雙通道ADC并行作環境光測量和接近檢測
- 待機電流<1.0µA
- 具有溫度補償功能
- 無鉛(滿足RoHS標準)
- 智能手機,掌上電腦,GPS、筆記本電腦,上網本,平板電腦等
Intersil的環境光傳感器可通過偵測環境光的亮度來調整顯示器的背光,以起到改善用戶體驗和省電的作用。其超高靈敏度,可檢測非常低照度的環境光。低功耗、理想的光譜響應和易于使用的簡單輸出算法使它們成為同類產品中的佼佼者。
ISL29043是一款帶有I2C(兼容SMBus)接口的集成紅外LED的環境光和接近檢測三合一數字輸出傳感器。該芯片內部集成兩個獨立的ADC,并行進行環境光和接近檢測。靈活的中斷設置可盡可能少的占用微控制器上的資源。
對于環境光線傳感器(ALS)的數據轉換,ADC轉換光電二極管電流輸出為數字輸出,取樣周期為100ms(感光度范圍可達2000勒克斯)。 采用的ADC架構可極大的消除人工光源造成的50HZ/60HZ閃爍噪聲。
對于接近傳感器(Prox)數據轉換,內置驅動器控制內部紅外LED發出紅外光,用于接近傳感器的ADC將反射的紅外光強度轉換為數字信號。該ADC可消除周圍環境光中的紅外光干擾(如太陽光),其轉換時間為540μs。
ISL29043是一款低功耗的環境光和接近檢測傳感器,典型的工作電流只有136μA(110μA用于傳感器和內部電路,約28μA用于LED),這是在220毫安紅外LED電流,點亮脈沖電流持續時間為100μs,休眠時間為800mS的條件下測得的。
ISL29043帶有硬件的中斷輸出管腳,也可以通過軟件位來識別是否有中斷產生。當環境光的亮度在ISL29043內部寄存器設定的窗口之外時產生一個環境光監測的中斷;當接近檢測得到的值大于ISL29043內部寄存器設定的上限值時,產生一個接近的中斷,用戶還可以定義是馬上產生中斷, 還是連續多次超出設定的上限值才產生中斷,最大可到16次。
ISL29043工作電壓范圍從2.25V到3.63V,可工作于-40°C至85°C的環境溫度范圍。

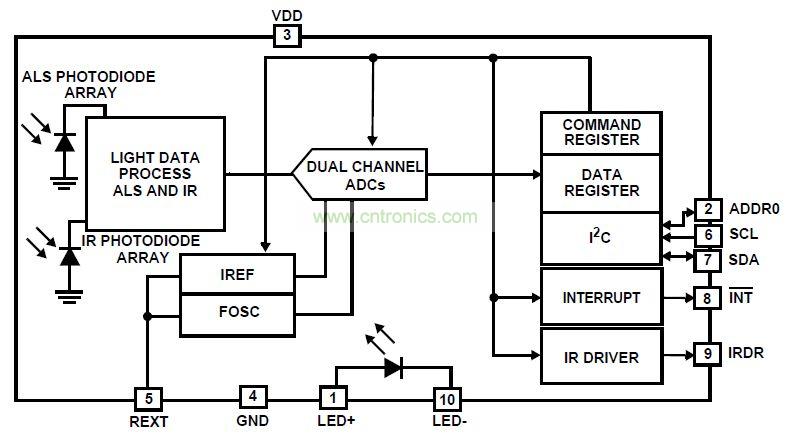

功能方框圖
[page]
接近響應與距離

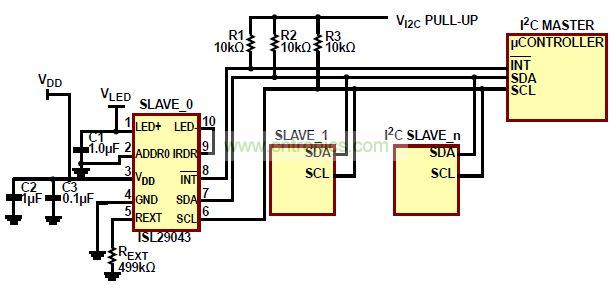

典型應用圖
主要特性:
1、內置紅外LED和傳感器的完美解決方案
2、所有光源(包括太陽光)下均可工作
3、雙通道ADC并行作環境光測量和接近檢測
4、待機電流<1.0µA
5、具有溫度補償功能
6、無鉛(滿足RoHS標準)
智能靈活的中斷功能
1、獨立的環境光和接近中斷閾值設定
2、可調節超出閾值的次數來產生一次中斷
3、設定連續1/4/8/16次超出閾值后觸發中斷
產品應用:
1、移動設備:智能手機,掌上電腦,GPS
2、計算設備:筆記本電腦,上網本,平板電腦
3、消費電子設備:液晶電視,數碼相框,數碼相機
4、工業和醫療照明和接近感應
