中心議題：

• 激光位移傳感器的測量原理
• 激光回波分析法測量原理
• 激光位移傳感器的應用

前言

激光位移傳感器能夠利用激光的高方向性、高單色性和高亮度等特點可實現無接觸遠距離測量。激光位移傳感器（磁致伸縮位移傳感器）就是利用激光的這些優點制成的新型測量儀表，它的出現，使位移測量的精度、可靠性得到極大的提高，也為非接觸位移測量提供了有效的測量方法。

激光位移傳感器因其較高的測量精度和非接觸測量特性，廣泛應用于高校和研究機構、汽車工業、機械制造工業、航空與軍事工業、冶金和材料工業的精密測量檢測。激光位移傳感器可精確非接觸測量被測物體的位置、位移等變化，主要應用于檢測物的位移、厚度、振動、距離、直徑等幾何量的測量。按照測量原理,激光位移傳感器原理分為激光三角測量法和激光回波分析法,激光三角測量法一般適用于高精度、短距離的測量，而激光回波分析法則用于遠距離測量，下面分別介紹激光位移傳感器的兩種測量原理。

激光位移傳感器的測量原理

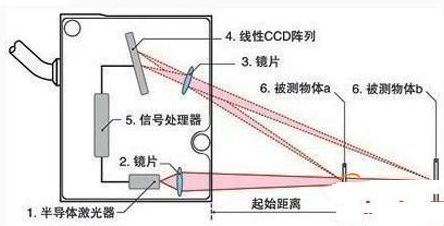

圖1 激光三角法測量原理圖

半導體激光器1被鏡片2聚焦到被測物體6。反射光被鏡片3收集，投射到CCD陣列4上;信號處理器5通過三角函數計算陣列4上的光點位置得到距物體的距離。

激光發射器通過鏡頭將可見紅色激光射向物體表面，經物體反射的激光通過接受器鏡頭，被內部的CCD線性相機接受，根據不同的距離，CCD線性相機可以在不同的角度下“看見”這個光點。根據這個角度即知的激光和相機之間的距離，數字信號處理器就能計算出傳感器和被測物之間的距離。

同時，光束在接收元件的位置通過模擬和數字電路處理，并通過微處理器分析，計算出相應的輸出值，并在用戶設定的模擬量窗口內，按比例輸出標準數據信號。如果使用開關量輸出，則在設定的窗口內導通，窗口之外截止。另外，模擬量與開關量輸出可設置獨立檢測窗口。

激光回波分析法測量原理

激光位移傳感器采用回波分析原理來測量距離可以達到一定程度的精度。傳感器內部是由處理器單元、回波處理單元、激光發射器、激光接受器等部分組成。激光位移傳感器通過激光發射器每秒發射一百萬個脈沖到檢測物并返回至接收器，處理器計算激光脈沖遇到檢測物并返回接收器所需時間，以此計算出距離值，該輸出值是將上千次的測量結果進行的平均輸出。


圖2 激光回波分析法測量原理圖

[page]
激光位移傳感器的應用

激光傳感器（直線位移傳感器）是利用激光技術進行測量的傳感器。它由激光器、激光檢測器和測量電路組成。激光傳感器是新型測量儀表，利用了激光具有高方向性、高單色性和高亮度的特點，它的優點是能實現無接觸遠距離測量，速度快，精度高，量程大，抗光、電干擾能力強等。

激光傳感器常用于長度、距離、振動、速度、方位等物理量的測量，還可用于探傷和大氣污染物的監測等。

1.尺寸測定：微小零件的位置識別;傳送帶上有無零件的監測;材料重疊和覆蓋的探測;機械手位置(工具中心位置)的控制;器件狀態檢測;器件位置的探測(通過小孔);液位的監測;厚度的測量;振動分析;碰撞試驗測量;汽車相關試驗等。

2.金屬薄片和薄板的厚度測量：激光傳感器測量金屬薄片(薄板)的厚度。厚度的變化檢出可以幫助發現皺紋，小洞或者重疊，以避免機器發生故障。

3.氣缸筒的測量，同時測量：角度，長度，內、外直徑偏心度，圓錐度，同心度以及表面輪廓。

4.長度的測量：將測量的組件放在指定位置的輸送帶上，激光傳感器檢測到該組件并與觸發的激光掃描儀同時進行測量，最后得到組件的長度。

5.均勻度的檢查：在要測量的工件運動的傾斜方向一行放幾個激光傳感器，直接通過一個傳感器進行度量值的輸出，另外也可以用一個軟件計算出度量值，并根據信號或數據讀出結果。

6.電子元件的檢查：用兩個激光掃描儀，將被測元件擺放在兩者之間，最后通過傳感器讀出數據，從而檢測出該元件尺寸的精確度及完整性。

7.生產線上灌裝級別的檢查：激光傳感器集成到灌裝產品的生產制造中，當灌裝產品經過傳感器時，就可以檢測到是否填充滿。傳感器用激光束反射表面的擴展程序就能精確的識別灌裝產品填充是否合格以及產品的數量。

結語

激光位移傳感器是目前精準度最高的位移傳感器，但是由于它的體積較大、安裝復雜，這些都極大的限制了激光位移傳感器的應用范圍。隨著技術的不斷進步，相信激光位移傳感器的應用范圍將更加廣闊。
