LM135溫度傳感器及其應用

發布時間:2012-01-21

中心議題:
  • LM135溫度傳感器及其應用
解決方案:
  • 用于精密的溫度測量設備
  • 適合于各類要求的儀器儀表要求

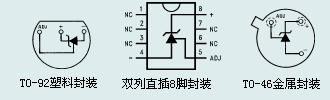

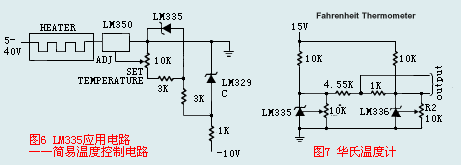

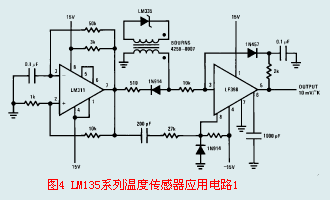

LM135/LM235/LM335是美國國家半導體公司推出的精密溫度傳感器,它工作與齊納二極管相似,其反向擊穿電壓隨溫度按+10mV/k的規律變化,可應用于精密的溫度測量設備。它有三種封裝形式適合于各類要求的儀器儀表要求,其主要功能特性如下:

     直接在絕對溫標校準
     1℃的精確度
     工作電流400uA—5mA
     動態阻抗1Ω
     便于校準
     寬工作溫度范圍2001℃
     低成本
    圖2是LM135的內部原理圖,V15和V16是感溫元件,這兩個三極管的物理結構有著特定的要求,V15的發射結面積是V16發射結面積的10倍。它們的集電極負載電阻完全一致,如果流過這兩個電阻的電流不同,V15和V16的集電極電壓也不同,通過V1—V8組成的差分放大器放大,V1的內阻也變化,那么流過Rs的電流也會變化,V+和V-之間的電壓亦會改變,這個電壓的變化量也就是隨溫度而變化的。
LM135V+與V- 間的電壓差⊿V僅隨環境溫度成正比變化,并獲得10mV/K的靈敏度輸出。

    LM135V的主要電氣指標如下:
 表1  LM135系列溫度傳感器精度列表
參數 條件 LM135/235 LM335 單位
最小值 典型值 最大值 最小值 典型值 最大值
輸出電壓 T=25℃,TR=1mA 2.95 2.98 3.01 2.92 2.94 3.04 V
未校準測量誤差 T=25℃,TR=1mA - 1 3 - 2 6
未校準測量誤差 T=min≤T≤Tmax,TR=1mA - 2 5 - 4 9
25℃校準后測量誤差 T=min≤T≤Tmax,TR=1mA - 0.5 1.5 - 1 2
校準后擴展區測量誤差 T=Tmax - 2 - - 2 -
非線性誤差 TR=1mA - 0.3 1 - 0.3 1.5

表2  LM135系列溫度傳感器電氣性能列表
參數 條件 LM135/235 LM335 單位
最小值 典型值 最大值 最小值 典型值 最大值
輸出電壓隨電流變化量 400uA≤TR≤5mA - 2.5 10 - 3 14 V
動態阻抗 TR=1mA - 0.5 - - 0.6 -
輸出電壓溫度系數 T=min≤T≤Tmax,TR=1mA - +10 - - +10 - mV/℃
熱響應時間 靜態空氣中 - 80 - - 80 - s
穩定性 T=125℃ - 0.2 - - 0.2 -
