基于μC/OS-Ⅱ的高精度超聲波測距系統設計
發布時間:2021-03-25 責任編輯:lina
【導讀】超聲波指向性強,能量消耗緩慢,在介質中傳播的距離較遠,因而用于距離測量。利用超聲波檢測往往較迅速、方便、計算簡單、易于實時控制,且測量精度能達到工業實用要求,因此在移動機器人的研制中得到廣泛應用。移動機器人要在未知和不確定環境下運行,必須具備自動導航和避障功能。超聲波傳感器以其信息處理簡單、速度快和價格低的特點廣泛用作移動機器人的測距傳感器,實現避障、定位、環境建模和導航等功能。
1 引言
超聲波指向性強,能量消耗緩慢,在介質中傳播的距離較遠,因而用于距離測量。利用超聲波檢測往往較迅速、方便、計算簡單、易于實時控制,且測量精度能達到工業實用要求,因此在移動機器人的研制中得到廣泛應用。移動機器人要在未知和不確定環境下運行,必須具備自動導航和避障功能。超聲波傳感器以其信息處理簡單、速度快和價格低的特點廣泛用作移動機器人的測距傳感器,實現避障、定位、環境建模和導航等功能。
2 系統總體設計方案
2.1 超聲波測距原理
2.1.1 超聲波發生器
超聲波為直線傳播方式,頻率高,反射能力強??諝庵衅鋫鞑ニ俣葹?40 m/s,容易控制,受環境影響小。因此采用超生波傳感器作為距離探測的“眼睛”,可用于測距領域的超聲波頻率為20~400 kHz的頻段,空氣介質中常用為40 kHz。
2.1.2 壓電式超聲波發生器原理
壓電式超聲波發生器實際上利用壓電晶體的諧振工作。超聲波發生器內部結構有2個壓電晶片和1個共振板。當它的兩電極外加脈沖信號,其頻率等于壓電晶片的固有振蕩頻率時,壓電晶片將發生共振,并帶動共振板振動,產生超聲波。反之,如果兩電極間未外加電壓,當共振板接收到超聲波時,將壓迫壓電品片振動,將機械能轉換為電信號,這時就成為超聲波接收器。
2.1.3 超聲波測距原理
超聲波發射器向某一方向發射超聲波,在發射的同時開始計時,超聲波在空氣中傳播,碰到障礙物就立即返回。超聲波接收器收到反射波立即停止計時,超聲波在空氣中的傳播速度為340 m/s。系統中,超聲波測距采用檢測超聲波往返時間的方法。由于時間長度與聲音通過的距離成正比,當超聲波發射極發出一個短暫的脈沖波時,計時開始;當超聲波接收端接收到第1個返回波脈沖后,計時立即停止。根據計時器記錄的時間t,可計算發射點距障礙物的距離,即:s=340t/2。這就是所謂的時間差測距法。
2.2 系統總體設計

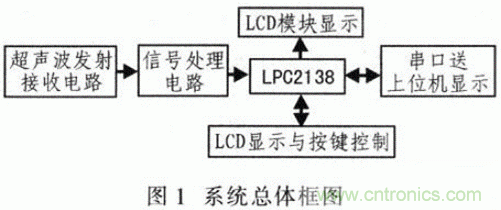

該系統采用μC/OS-lI操作系統,系統將軟件劃分為4個功能模塊:回波A/D采集模塊, LED顯示和按鍵處理模塊,LCD顯示模塊,報警、存儲及串口處理模塊。其中,回波A/D采集模塊用于采樣,保存實時數據;LED顯示和按鍵處理模塊用于處理采樣數據,并將其轉換成有實際意義的參數:LCD顯示模塊是將各種參數在LED顯示;而報警、存儲及串口處理模塊主要是實時處理相應數據。圖1為系統設計總體框圖。
3 系統硬件設計
3.1LPC2138微控制器簡介
LPC2138內嵌512 KB的高速Flash存儲器和32 KB的RAM,具有豐富的外設資源:2個32位定時器(帶捕獲、比較通道),2個10位8路A/D轉換器,1個10位D/A轉換器,PWM通道,47路 GPIO,9個邊沿或電平觸發的外部中斷,具有獨立電源和時鐘的RTC,多個串行接口(UART、I2C、SPI、SSP)。它內含向量中斷控制器,可配置中斷優先級和向量地址.片內Boot裝載程序可實現在系統應用編程(ISP/IAP),通過片內PLL可實現60 MHz的CPU操作頻率,具有空閑和掉電2種低功耗模式,并可通過外部中斷喚醒,圖2為LPC2138的整體結構圖。
3.2 超聲波發射電路
超聲波發射電路是南超聲波發射器T和PWM產生的40 kHz頻率信號、驅動(或激勵)電路等組成。該系統設計采用ARM中的PWM模塊產生高精度的40 kHz的頻率信號,然后通過南74HC00等組成的驅動電路,最后將發射信號送到超聲波發射器T。對于放射探頭T,選用發射頻率為40kHz的一種,該類型現在應用較普遍,電路也簡單,只需給發射端40 kHz的脈沖,發射探頭即不斷發送超聲波。具體硬件電路如圖3所示。
其中超聲波發射和接收采用φ15的超聲波換能器TCT40-10F1(T發射)和TCT40-10S1(R接收),其中心頻率為40 kHz,安裝時應保持兩換能器中心軸線平行并相距4~8 cm。
若將超聲波接收電路用金屬殼屏蔽起來,則可提高抗干擾能力。根據不同測量范圍要求,可適當調整與接收換能器并聯的濾波電容器C4,以獲得合適的接收靈敏度和抗干擾能力。
3.3 超聲波接收電路

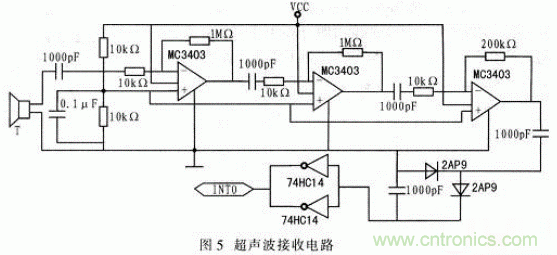

超聲波接收電路由以MC3403為核心的三級濾波放大電路和二極管的倍壓穩流電路等組成。處理好的回波信號被送到ARM的A/D轉換模塊進行A/D采樣,從而觸發得到返回的時間。德州儀器公司的MC3403的具體引腳配置如圖4所示。超聲波接收電路如圖5所示。
5 測量結果
該系統經過反復調試后進行測試,測量范圍為0.1~4.5m,測量精度為1cm,測量誤差保持在4 cm以下,因此系統性能比較良好。其測試數據如表1所示。
6 結束語
基于ARM和μC/OS—II的超聲波測距系統利用LCD顯示,電路簡單,顯示界面友好,通訊能力強,可擴展性好,具有良好的實際應用價值。該系統可運用于機器人智能行走和導航,在汽車電子行業也有一定的應用領域.可配合其他模塊實現多功能測量,同時在顯示輸入上可擴展觸摸屏功能。
