這些電路的輸出都包含了 VCC/2的直流偏置，如果電路是最后一級，那么就必須串入輸出電容。



這里有一個有關濾波器設計的協定，這里的濾波器均采用單電源供電的運放組成。濾波器的實現很簡單，



但是以下幾點設計者必須注意：



1.濾波器的拐點(中心)頻率

2.濾波器電路的增益

3.帶通濾波器和帶阻濾波器的的 Q值

4.低通和高通濾波器的類型(Butterworth、Chebyshev、Bessell)



不幸的是要得到一個完全理想的濾波器是無法用一個運放組成的。即使可能，由于各個元件之間的負雜互 感而導致設計者要用非常復雜的計算才能完成濾波器的設計。通常對波形的控制要求越復雜就意味者需要 更多的運放，這將根據設計者可以接受的最大畸變來決定?；蛘呖梢酝ㄟ^幾次實驗而最終確定下來。如果 設計者希望用最少的元件來實現濾波器，那么就別無選擇，只能使用傳統的濾波器，通過計算就可以得到 了。



一、一階濾波器



一階濾波器是最簡單的電路，他們有 20dB每倍頻的幅頻特性



1、低通濾波器



典型的低通濾波器如圖十三所示。



圖十三



2、高通濾波器



典型的高通濾波器如圖十四所示。



圖十四



3、文氏濾波器

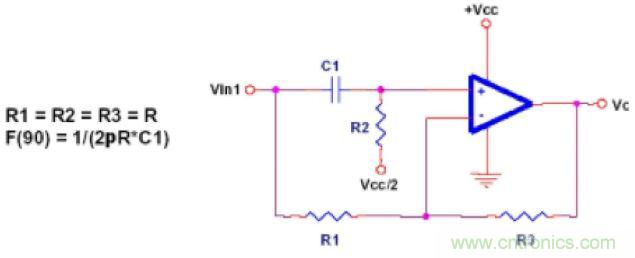

文氏濾波器對所有的頻率都有相同的增益，但是它可以改變信號的相角，同時也用來做相角修正電路。圖 十五中的電路對頻率是 F的信號有 90度的相移，對直流的相移是 0度，對高頻的相移是 180度。



圖十五



二、二階濾波器



二階濾波電路一般用他們的發明者命名。他們中的少數幾個至今還在使用。有一些二階濾波器的拓?fù)浣Y(jié)構



可以組成低通、高通、帶通、帶阻濾波器，有些則不行。這里沒有列出所有的濾波器拓?fù)浣Y(jié)構，只是將那



些容易實現和便于調整的列了出來。



二階濾波器有 40dB每倍頻的幅頻特性。



通常的同一個拓?fù)浣Y(jié)構組成的帶通和帶阻濾波器使用相同的元件來調整他們的 Q值，而且他們使濾波器在 Butterworth和 Chebyshev濾波器之間變化。必須要知道只有 Butterworth濾波器可以準確的計算出拐點 頻率，Chebyshev和 Bessell濾波器只能在 Butterworth濾波器的基礎上做一些微調。



我們通常用的帶通和帶阻濾波器有非常高的 Q值。如果需要實現一個很寬的帶通或者帶阻濾波器就需要用 高通濾波器和低通濾波器串連起來。對于帶通濾波器的通過特性將是這兩個濾波器的交疊部分，對于帶阻 濾波器的通過特性將是這兩個濾波器的不重疊部分。



這里沒有介紹反相 Chebyshev和 Elliptic濾波器，因?yàn)樗麄円呀?jīng)不屬于電路集需要介紹的范圍了。



不是所有的濾波器都可以產生我們所設想的結果――比如說濾波器在阻帶的最后衰減幅度在多反饋濾波器 中的會比在 Sallen-Key濾波器中的大。由于這些特性超出了電路圖集的介紹范圍，請大家到教科書上去 尋找每種電路各自的優缺點。不過這里介紹的電路在不是很特殊的情況下使用，其結果都是可以接受的。



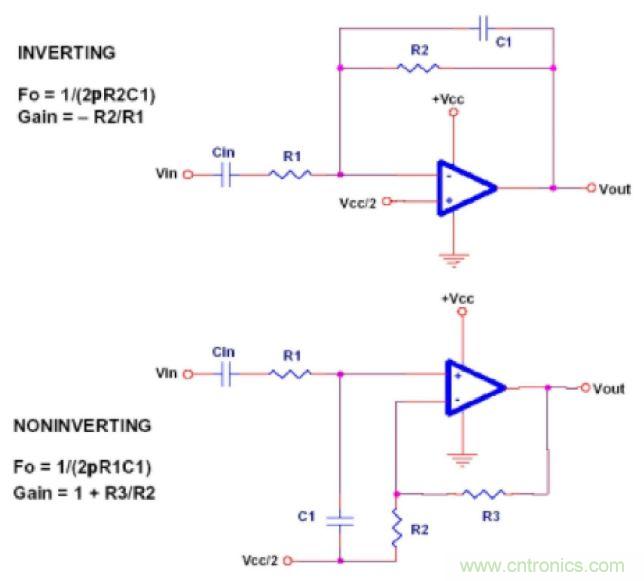

1、Sallen-Key濾波器



Sallen-Key濾波器是一種流行的、廣泛應用的二階濾波器。他的成本很低，僅需要一個運放和四個無源器 件組成。但是換成 Butterworth或 Chebyshev濾波器就不可能這么容易的調整了。



這個電路是一個單位增益的電路，改變Sallen-Key濾波器的增益同時就改變了濾波器的幅頻特性和類型。 實際上 Sallen-Key濾波器就是增益為 1的 Butterworth濾波器。

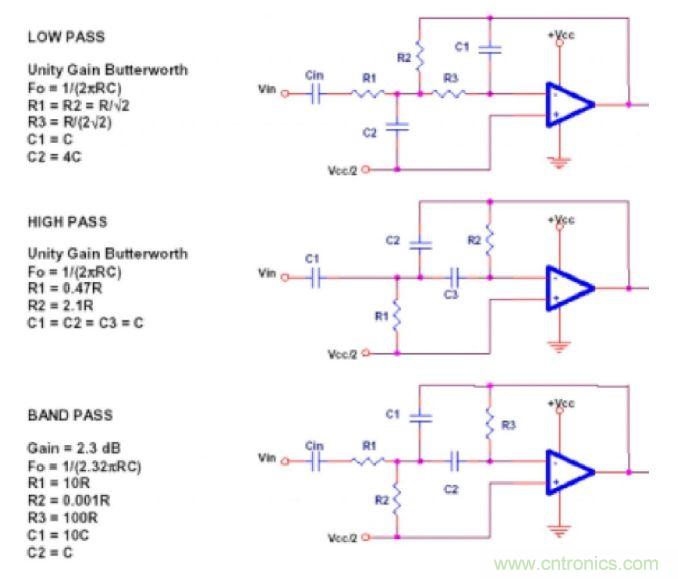

圖十六



2、多反饋濾波器



多反饋濾波器是一種通用，低成本以及容易實現的濾波器。不幸的是，設計時的計算有些復雜，在這里不 作深入的介紹。如果需要的是一個單位增益的 But terworth濾波器，那么這里的電路就可以給出一個近似的結果。



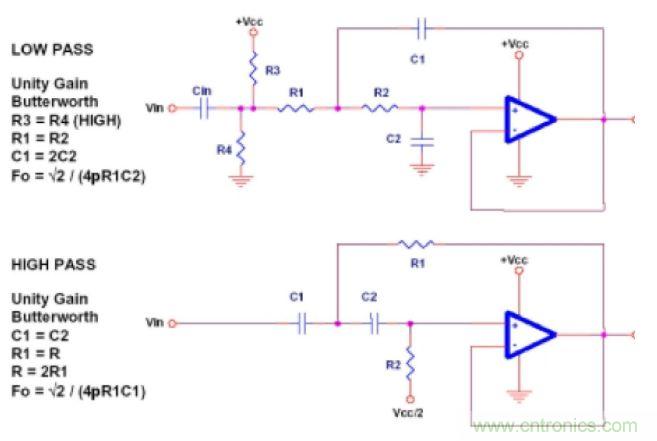

圖十七

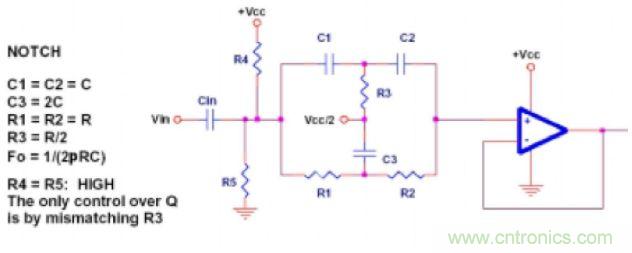

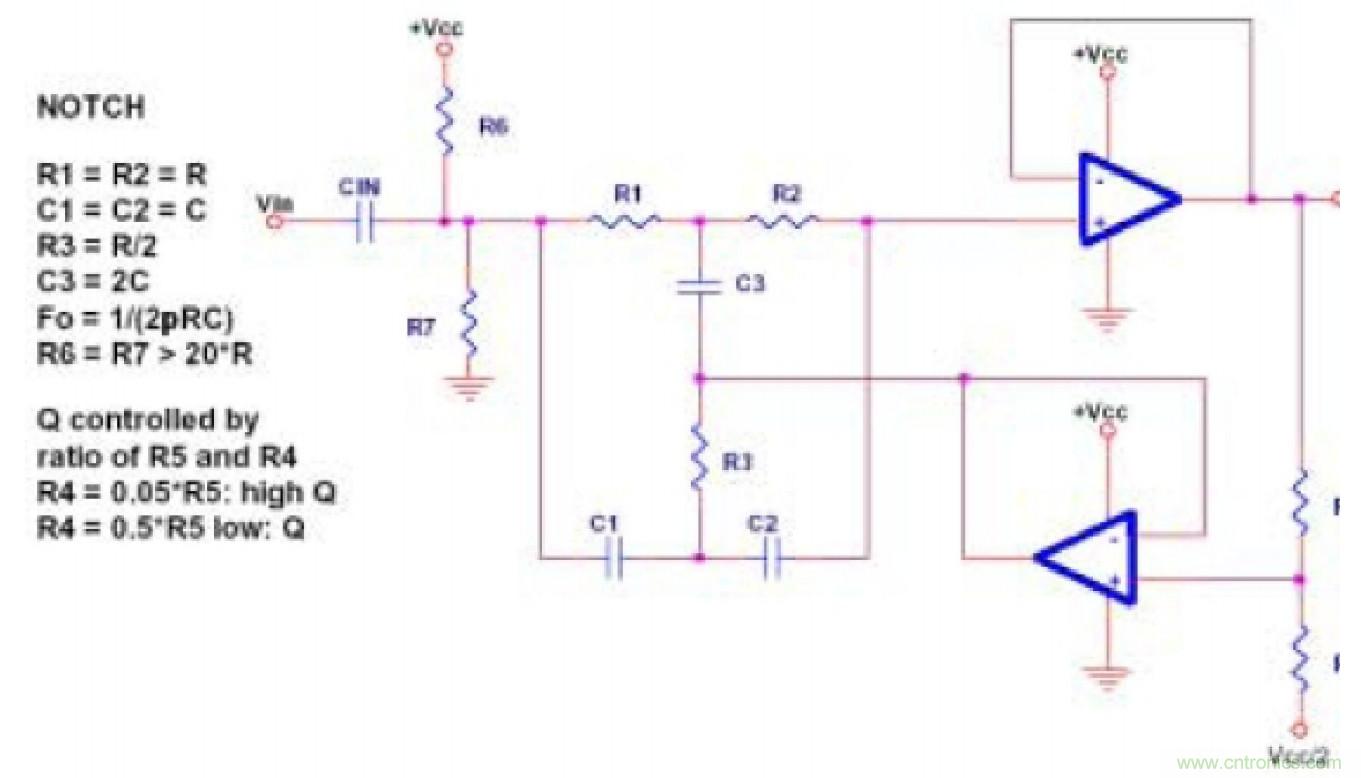

3、雙 T濾波器



雙 T濾波器既可以用一個運放也可儀用兩個運放實現。他是建立在三個電阻和三個電容組成的無源網絡上 的。這六個元件的匹配是臨界的，但幸運的是這仍是一個常容易的過程，這個網絡可以用同一值的電阻和 同一值的電容組成。用圖中的公式就可以同時的將 R3和 C3計算出來。應該盡量選用同一批的元件，他們 有非常相近的特性。

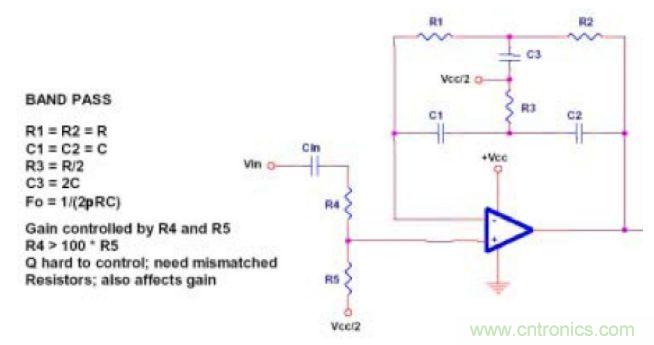

4、單運放實現



圖十八



如果用參數非常接近的元件組成帶通濾波器，就很容易發生振蕩。接到虛地的電阻最好在 E-961%系列 中選擇，這樣就可以破壞振蕩條件。



圖十九



5、雙運放實現

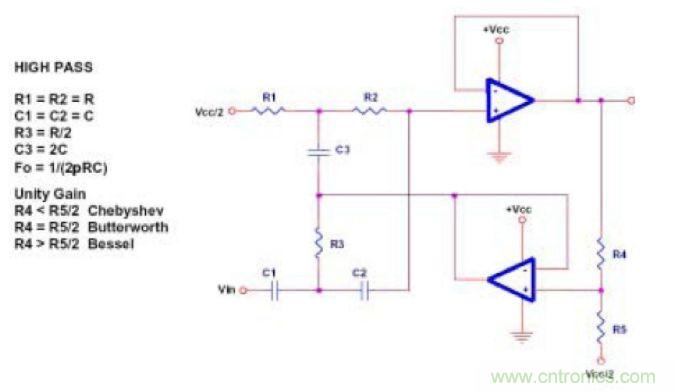

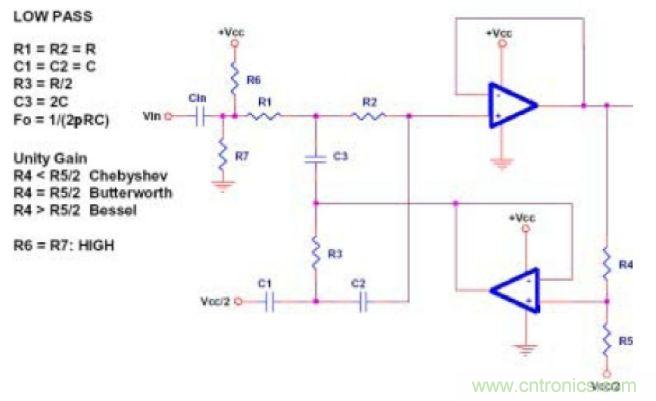

典型的雙運放如圖 20到圖 22所示



圖二十



圖二十一



圖二十二
