【導讀】有噪聲的電源和其它一些因數可能會影響RFID的性能。RFID閱讀器的工作周期包括幾個階段，只在短暫的接收階段才受噪聲影響。本設計實例利用這個特性在接收和空閑階段關閉開關電源，利用電容存儲的能量來供電，從而以一個簡單而低成本的電路設計有效解決 RFID讀取的抗噪聲問題。
射頻標簽（RFID）是一項偉大的技術，但是有噪聲的電源和其它一些因數可能會降低其性能。采用低頻信號（比如130kHz）的RFID閱讀器，如業內常用的TIRIS RFM-007B，對這個頻率范圍內的噪聲就非常敏感。開關電源經常會產生這個頻率范圍內的噪聲，因此為了得到最大的靈敏度，通常需要使用較重的、昂貴的線性電源。
然而，RFID閱讀器的工作周期包含多個階段，只有一個階段對噪聲敏感。這幾個階段分別是：大功率階段（發射，功率10W，持續時間50ms）；低功率階段（接收，18ms）；空閑階段（最長33ms，取決于固件）。噪聲只是在時間很短的接收階段出現的問題。
本設計實例在接收和空閑階段關閉了開關電源，讓模塊使用C2中存儲的能量繼續工作。

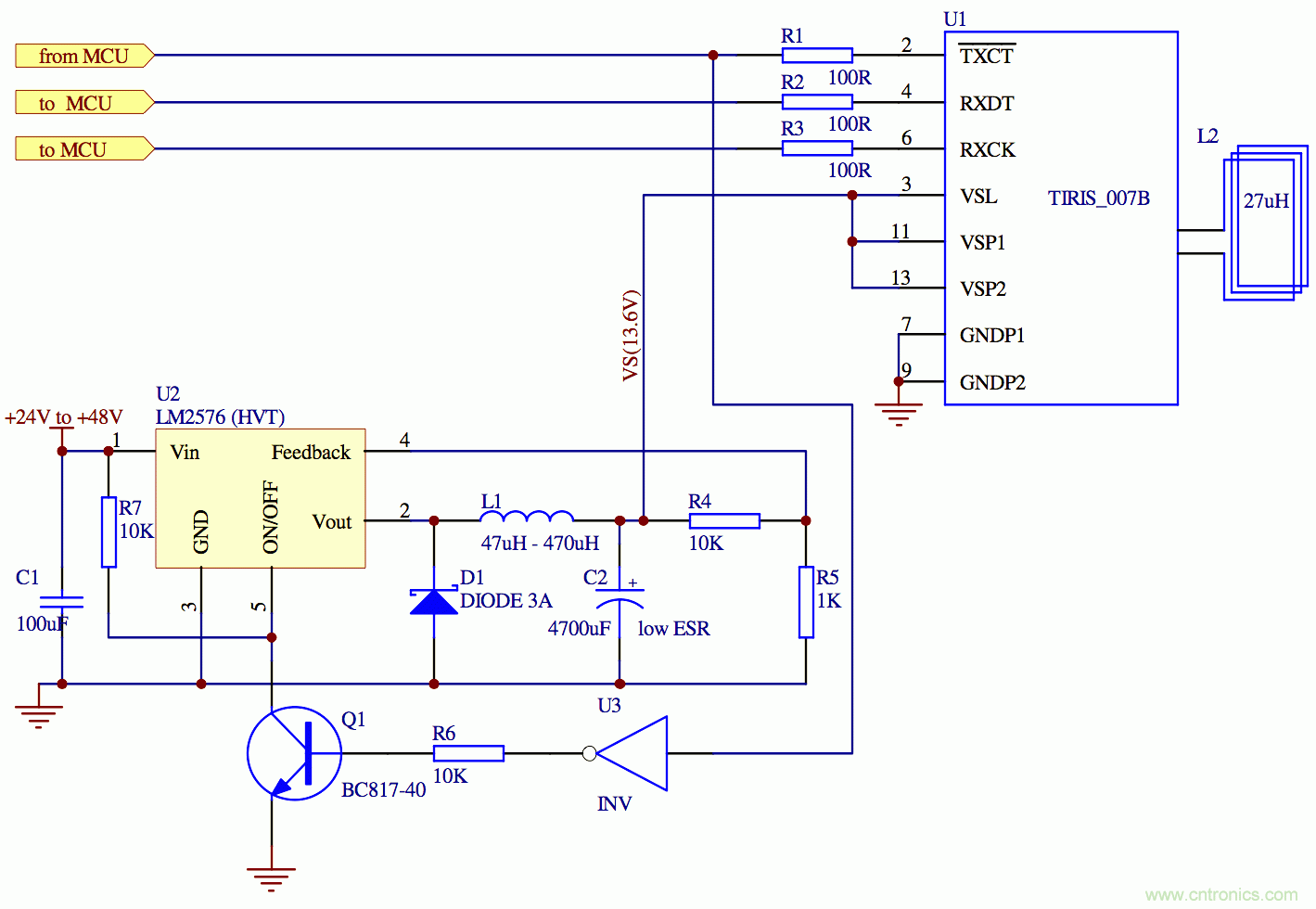

圖1：選擇性關閉電源的RFID。
像LM2576這樣的降壓轉換器都有一個關斷輸入引腳，使得上述操作很容易實現。
MCU的RFID模塊發射控制線（/TXCT）通過U3和Q1也可以控制關斷線，若是需要還可以采用獨立的MCU輸出來控制關斷線。

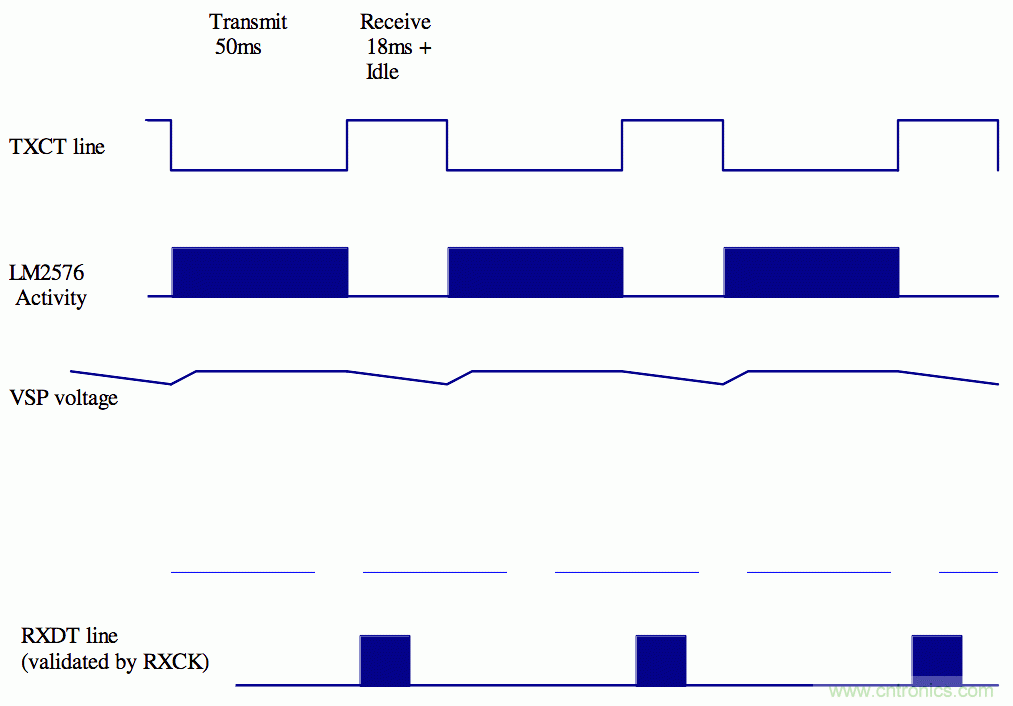

圖2：典型的電源工作周期時序。
叉車經常使用RFID進行位置檢測，從而實現自動物流以及限速等安全功能。
電動叉車所處環境的噪聲特別大，電機驅動中所產生的高頻調制大電流使RFID工作起來相當困難。若是使用本文介紹的控制技術，使RFID周期與修改后的電機驅動周期保持同步，由電機驅動干擾引起的靈敏度降低的問題就可以得到極大的改善。
