什么是有源噪聲消除?ANC技術原理解析
發布時間:2017-05-16 責任編輯:susan
【導讀】ANC技術的原理并不深?yuàn)W,高中物理就教過,就是波的干涉。如果大家對高考復習還記憶猶新的話,一定還記得如果兩列波幅度相同,相位相反,則它們干涉的結果是互相抵消,看不到波了。
蘋果Airpod、Amazon Echo和Google Home這些硬件產品面世之后,加上Amazon的Alexa和APPLE的 Siri等語音軟件服務的大行其道,留給智能家居市場,未來的語音控制入口就有了很大的想象力。設想一下,通過隨時帶在耳朵上的Airpod控制公司、家里的所有設備,是不是離夢想中的世界很近了。但這個的進一步普及,就需要在硬件上解決一個問題,就是在拾音的時候進行噪聲消除。
我們相信研究這個技術和產品的公司未來將會成為一個新的巨頭。
什么是有源噪聲消除
對于噪聲,大家一定都很熟悉。凡是我們不想聽到的聲音,都可以歸結為噪聲,例如坐飛機時候的引擎聲,坐火車時的車輪聲,外面馬路上的車水馬龍的聲音等等。在聽音樂時,大家都不喜歡被噪聲干擾。那么,如何減小噪聲對我們的干擾?傳統方法是封閉法,即用耳塞或者全封閉耳機把你的耳朵罩起來,這樣就聽不到噪聲了,但是這樣做第一很貴,因?yàn)橐鋈忾]的耳機還要做到舒適需要很高的成本,第二效果也不見得好,因?yàn)殡S著佩戴姿勢等等的改變總會有噪聲漏進來。那么,有沒有更好的辦法呢?有源噪聲消除技術(active noise cancellation,ANC)就是最近非?;鸬姆椒?,下面分析一下其中用到的技術。

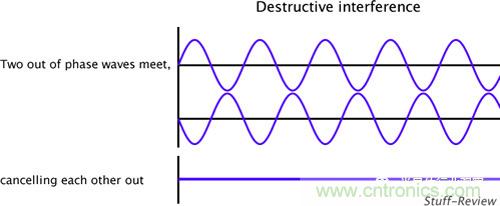

ANC技術的原理并不深?yuàn)W,高中物理就教過,就是波的干涉。如果大家對高考復習還記憶猶新的話,一定還記得如果兩列波幅度相同,相位相反,則它們干涉的結果是互相抵消,看不到波了!
講完了高中物理,我們?cè)僦v講初中物理:初中物理里面提到,聲音也是一種波,可以在各種介質中傳播。換句話說,聲波也能干涉,如果我們利用好這一特性,就可以把一些不想聽到的聲波用干涉抵消掉(或者至少減小幅度)。利用這一點,我們就可以使用抵消的辦法來消除噪聲。

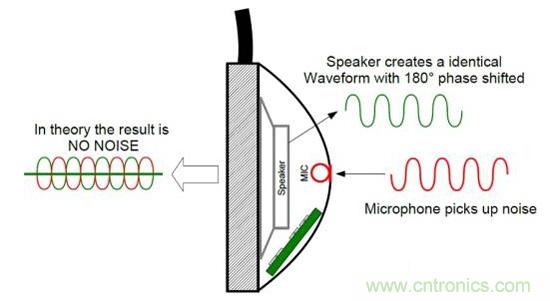

常見的有源噪聲消除耳機如下圖所示,麥克風采樣外部噪聲,改采樣到的噪聲經過有源噪聲抵消電路處理后,產生一個和采樣到的噪聲相位相反,且幅度合適的“反”噪聲,并送入耳機的揚聲器,于是噪聲在人的耳朵前就被抵消了,帶耳機的人只能聽到音樂,而聽不到噪聲。

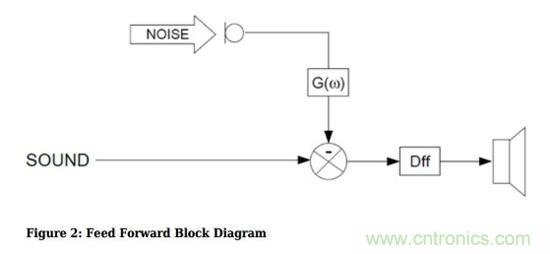

如果把系統畫成信號流圖,就是下圖,噪聲在麥克風采樣后進入信號處理電路,產生“反”噪聲,并與音樂一起送進耳機內。這種模式稱為前饋有源噪聲消除。
然而,前饋噪聲消除有一個問題。大家一定試過對著麥克風吹氣吧!對著麥克風吹氣可以在麥克風輸出的地方產生很大的聲音,但是這個吹氣的聲音你把麥克風拿走是聽不到的。同樣的,在前饋有源噪聲消除中,如果在采樣麥克風附近有風在吹,那么麥克風有可能會產生很大的反噪聲,但其實這個吹風的聲音人是聽不到的!換句話說,如果麥克風處有風在吹(風噪),麥克風會認為環境噪聲很大,但是人其實聽不到任何噪聲,這樣麥克風的誤報反而會產生更大的噪聲!

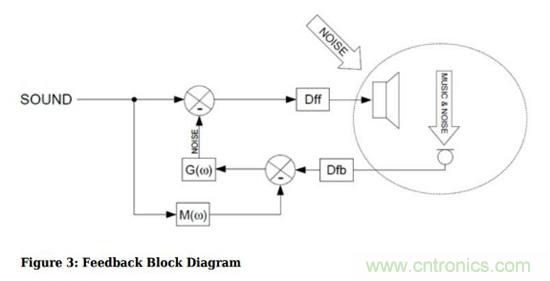

為了解決這個問題,可以使用反饋有源噪聲消除,如下圖所示。
在反饋有源噪聲消除方案中,麥克風采樣的不是直接的環境噪聲,而是耳機輸出處的聲音,顯然這里的聲音包括了音樂和環境噪聲。那么如何選擇性地抵消掉噪聲但是保留音樂呢?就需要把這里采樣到的聲音減去音樂,這樣剩下的信號就全是噪聲了;然后再根據這個噪聲去產生噪聲抵消信號。這樣做的話,就不會有風噪問題。然而,這里又有一個新問題,就是反饋系統通常帶寬會遠小于前饋系統,因此使用反饋模式的有源噪聲消除對于高頻噪聲的抵消作用有限。

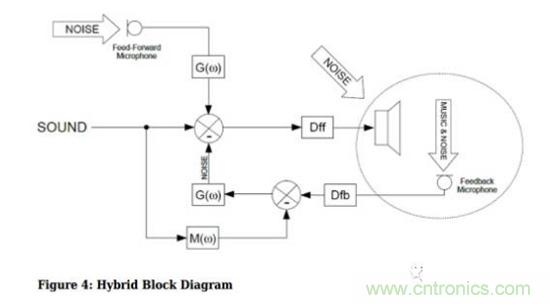

既然兩種方案各有利弊,那么把它們結合起來如何?這就是混合模式的有源噪聲消除,既使用前饋又使用反饋,系統設計得當?shù)脑捒梢該P(yáng)長避短,即避免風噪又能抵消高頻噪聲。
藍牙耳機與ANC
隨著蘋果AirPod的推出,全無線耳機也越來越火。最近,更是有不少公司推出了帶ANC的全無線耳機。在全無線耳機上做ANC的主要挑戰點在于信號同步。之前提到過,反饋和混合ANC方案都需要把采樣到的信號減去音樂再去產生噪聲抵消信號,這對于音樂和采樣信號之間的同步要求很高。在有線耳機里,這并不困難,因?yàn)橐魳?lè)傳輸信道非常理想;然而,目前全無線耳機多采用藍牙技術來傳輸信號,因此藍牙傳輸信號與ANC信號之間的同步必須仔細設計,而藍牙的延遲就成了這里的關鍵點。另外,由于全無線方案中耳機自己帶電池,從用戶體驗角度來看電池的容量不可能很大否則會使耳機重量超標,因此ANC電路的功耗必須仔細控制,以保證良好的性能以及足夠長的電池使用時間。
