想造一個好的無線發射器,你需要參考這三個電路圖

發布時間:2017-03-09 責任編輯:susan

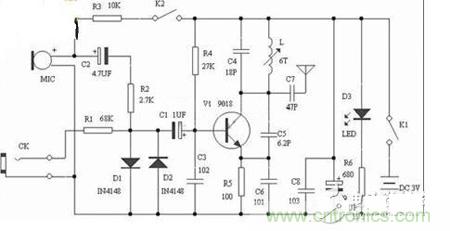

【導讀】FM調頻發射機,發射頻率在模擬廣播波段88~108Mhz,用普通FM收音機接收,2種音信輸入,MIC頭將周邊聲音發送,CK音信輸入,調校可調發射線圈L可改變(微調)發射頻率。

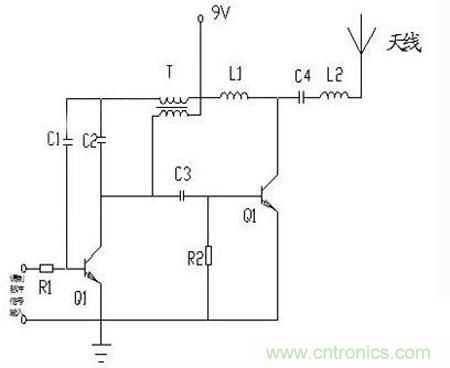

如圖所示是無線發射器原理電路圖,Q1是共發射極變壓器耦合振蕩電路:負載是變壓器T的衩級線圈,集電極輸出信號經T耦合后,由次極經C1送基極,構成正反饋,起振?;鶚O同時送入低頻調制信號,對產生的高頻振蕩進行幅度調制。


Q2是緩沖放大級,Q1的輸出經C3耦合到Q2(圖中右邊的“Q1”)基極,L1是Q2的負載電感;并經C4/L2串聯諧振電路送到天線發射。R2接地,也就是零偏置,由于輸入信號幅度較大,且是以C4/L2諧振回路來選頻的,所以不怕失真,這樣效率較高。

T、L1和9V處應該有一個連接點,這個電路由于基極沒有直流偏置,電路都工作在丙類放大。T的初、次級間相位是相反的,就是Q1集電極電流增加時T的初級感生電動勢右正左負,次級產生左正右負的感生電動勢,對C1的充電電流加大,當集電極電流減小時與上述情況相反。頻率由C1的容量、T的電感決定。

發射功率現在這些參數不能決定,電壓知道,關鍵是電流不知道,電流(交流電流)由Q2(后邊三極管應該是Q2)的電流、基極的驅動、L1的阻抗決定。

說到接收距離,和接收機靈敏度、傳播環境、天線高度,天線增益有關,籠統說也是理想距離,實際距離還有較大差別。

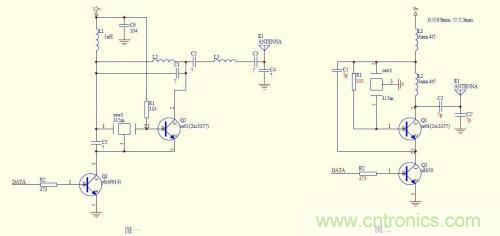

兩電路基本原理一致,都是由0、1信號控制實現高頻脈沖發射的電路,工作頻率由晶振決定,從穩定性上分不出優劣。圖二電路簡潔,稍容易調試些,圖一在三極管集電極與電源間加了選頻網絡,在三極管集電極與天線之間也加了選頻網絡,輸出頻率更純凈,但調試要麻煩些。再一點區別是圖二上方三極管的基極通過電阻引入了交流負反饋,其實這對該電路穩定性的影響也并不明顯。電源上對地的高頻電容還是保留為好,但圖二中沒有畫出。
