有多種軟件包可以使個人計算機（PC）中的立體聲聲卡提供類似示波器的顯示，但低采樣速率、高分辨率模數轉換器（ADC）和交流耦合前端最適合20 kHz及以下的可用帶寬?，F(xiàn)在，這種有限的帶寬可以擴展——針對重復波形，可以在聲卡輸入前使用一個采樣前端。利用高速采樣保持器（SHA）對輸入波形進行二次采樣，然后通過低通濾波器重建波形，并使其平滑，可以有效延展時間軸，使PC能夠用作高速采樣示波器。本文描述一種能夠?qū)崿F(xiàn)這種改造的前端和探頭。



圖1所示為一個插入式附件的原理圖，它可以配合典型PC聲卡采樣使用。每個示波器通道使用一個高速采樣保持放大器 AD783 SHA的采樣信號由時鐘分頻器電路的數字輸出提供，下文將通過一個例子說明。AD783輸入由一個FET緩沖，因此可以使用簡單的交流/直流輸入耦合。在所示的兩個通道中，當直流耦合跳線開路且輸入為交流耦合時，1 MΩ電阻（R1和R3）提供直流偏置。采樣輸出由圖中所示的雙極點有源RC網絡低通濾波。該濾波器不必是一個有源電路，但所示的濾波器能夠提供有益的緩沖低阻抗來驅動PC聲卡輸入。



　

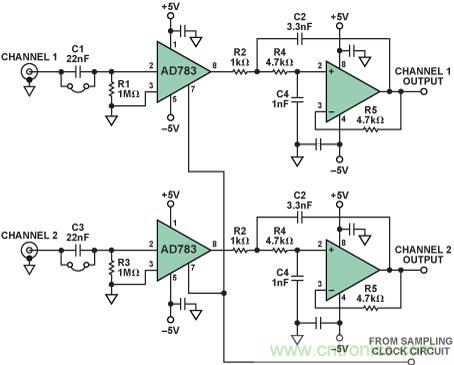

圖1. 雙通道模擬采樣電路



AD783 SHA提供高達數MHz的可用大信號帶寬。輸入端的有效壓擺率約為100 V/µs以上。采用±5 V電源時，輸入/輸出擺幅至少為±3 V。對于500 mV p-p以下的擺幅，小信號3 dB帶寬接近50 MHz。



利用圖1所示的前端電路以及采用Visual Analyser1 軟件的PC聲卡，可以得到一個以1 MHz頻率重復的2 MHz單周期正弦波，如圖2的屏幕截圖所示。采樣時鐘以80.321 kHz的采樣速率提供250 ns寬的采樣脈沖。這里的有效水平時基為333 ns/分頻比。例子中使用的PC聲卡采用SoundMax® 編解碼器，其采樣速率為96 kSPS。本例中，有效采樣速率約為40 MSPS。



　　

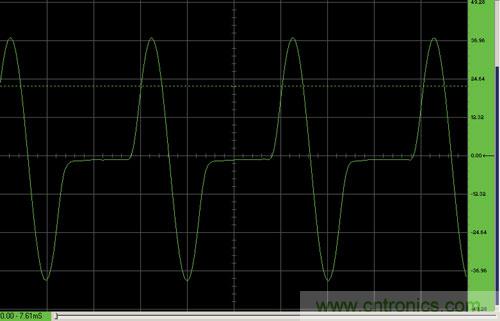

圖2. 以1 MHz頻率重復的2 MHz單周期正弦脈沖



圖3中的屏幕截圖顯示的是一個以1 MHz頻率重復的高斯正弦脈沖。采樣時鐘速率同樣是80.321 kHz，采樣脈沖寬度為250 ns。



　　

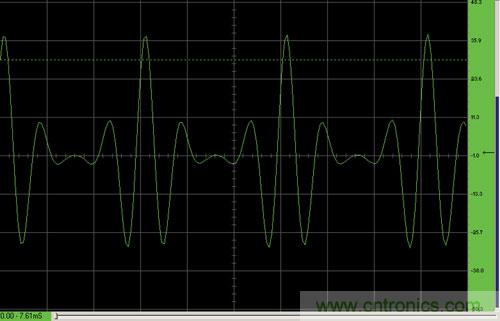

圖3. 以1 MHz頻率重復的4 MHz高斯正弦脈沖



采樣時鐘發生器示例



AD783要求一個寬度為150 ns至250 ns的窄正采樣脈沖。為使顯示的波形保持穩定，無來回跳動，采樣脈沖必須非常穩定，抖動很低。這一要求往往將可能的時鐘選擇限定于晶體振蕩器。另一個要求是采樣速率可以在略低于100 kHz到大約500 kHz的范圍內進行調整或調諧。為使下采樣信號落在聲卡的20 Hz到20 kHz音頻帶寬內，采樣頻率間的調諧步進必須較為精細。一個諸如圖4所示的N分頻電路和一個頻率介于10 MHz到20 MHz的晶體振蕩器（IC4），可以提供從80 kHz到350 kHz的多達200種或更多的不同采樣速率，步進大小介于300 Hz到5 kHz之間。本例使用兩個4位二進制升降計數器74HC191，N可以是4到256之間的任意整數。也可以使用74HC190等十進制計數器，其引腳排列與74HC191相同，可以提供4到100的N值。分頻比利用兩個十六進制開關S1和S2設置。開關S3設置計數器是遞增還是遞減計數。電阻R1 （250 Ω）和電容C1 （68 pF）給引腳計數輸出增加一個很短的延遲，經過該延遲后，引腳計數輸出加載起始計數值。74HC00的四個NAND門用于實現單穩態模式，當R12為2.7 kΩ且C2為68 pF時，單穩態模式提供200 ns的采樣脈沖。

　　

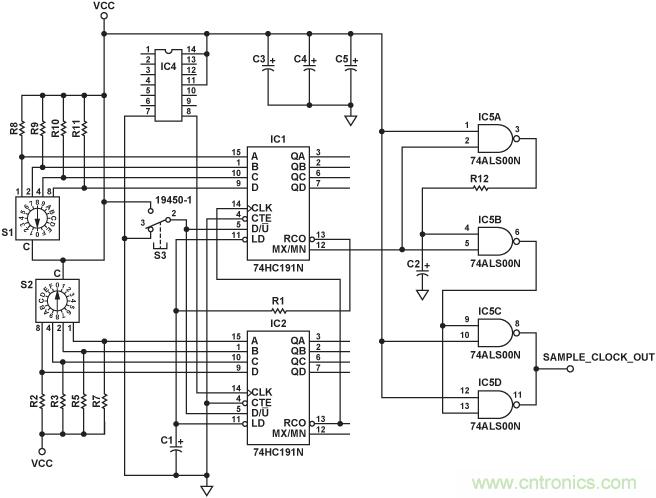

圖4. 采樣時鐘分頻器電路



IC4是固定頻率金屬帽殼晶體振蕩器。另一種方法是使用CMOS反相器（74HC04）和分立晶體X1來構成一個振蕩器，如圖5所示。這種方法使用的元件雖然多于一體式金屬帽殼振蕩器，但它支持通過調整電容C1來調節晶體頻率，從而實現精密的頻率調諧。



　　

圖5. 采用機械調諧方式的分立晶體振蕩器



為了消除機械可變元件，D1可以使用變?nèi)荻O管，其電容取決于電壓，如圖6所示。



　

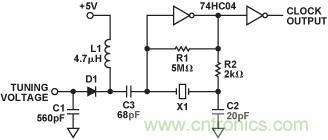

圖6. 采用電壓調諧方式的分立晶體振蕩器



有源重構濾波器示例



圖7和圖8所示為有源濾波器設計，它們應能很好地代替簡單的無源RC濾波器。圖7顯示的是一個二階Sallen-Key濾波器，轉折頻率約為39 kHz，使用標準電阻和電容值。雙通道運算放大器AD8042 和AD822 具有低電源電壓和寬擺幅特性，是很好的選擇。該濾波器在通帶內的增益為+1。



　

圖7. Sallen-Key 39 kHz低通濾波器



圖8顯示的是一個二階多路反饋（MFB）濾波器，轉折頻率約為33 kHz，使用標準電阻和電容值。該濾波器的通帶增益為–1，因此，使用該濾波器時，為使顯示的波形右側朝上，應選擇示波器軟件上的“反相”按鈕。



　

圖8. MFB 33 kHz低通濾波器



電路供電



重構濾波器使用的AD783和放大器需要雙電源供電。可以使用6節AA電池，3節提供+4.5 V電源，另外3節提供–4.5 V電源?；蛘?，也可以使用單個9 V電池，利用一個電阻分壓器來提供作為地的中間電源電壓，這將需要由一個運算放大器進行緩沖才能提供電路所需的地電流。第三種方法是使用一個可調線性調節器，產生相對于電池負極的約4.5 V電壓，用作接地基準。



第四種方法是使用備用PC或筆記本電腦USB端口提供的+5 V電源。–5 V電源可以由DC/DC電壓逆變器產生，例如ADI公司的ADM8829—（表貼封裝）。應特別注意避免受到DC/DC電壓逆變器產生的開關噪聲干擾。



輸入衰減器



AD783的小信號增益遠高于全擺幅帶寬。通過在采樣器之前插入一個10:1阻性衰減器以限制最大信號帶寬，可以實現遠超過20 MHz的可用帶寬。多家公司提供成本相對較低的示波器探頭，如Syscomp Electronic Design， Ltd2等（圖9）。下面是筆者撰寫本文時獲得的信息：



Syscomp Electronic Design生產的40 MHz帶寬、1×/10×可切換型示波器探頭（P6040），每對價格$29.99。



　　

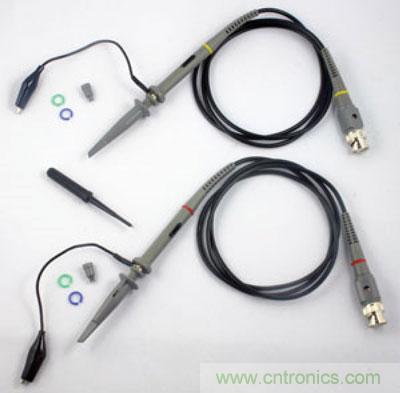

圖9. P6040 1×/10×示波器探頭



HobbyLab3生產的20 MHz 10:1版本示波器探頭（GT-P6020），每對價格$19.50。



Gabotronics.com4生產的100 MHz P2100和60 MHz P2060通用探頭，每種價格約$10.00。





使用探頭



圖10、圖11和圖12所示的聲卡5屏幕截圖利用P2100 100 MHz 10×探頭獲取，它可以補償10 pF至35 pF范圍內的輸入電容。對于建議的電路，如果PCB板線路長度盡可能保持最短，那么這個調整范圍似乎是充足的。采用10×探頭時，輸入看起來像10 MΩ和18 pF，可以支持最高±30 V的輸入電壓。



為了展示AD783采樣保持輸入級的性能，首先利用1 kHz平頂方波調整探頭補償。屏幕截圖顯示了器件對頻率為1 MHz和50 MHz的不同信號的響應。圖10中的兩個屏幕截圖顯示單通道情況，（a）為1 MHz、5 V p-p方波，（b）為50 MHz、5 V p-p方波。每種情況下，采樣時鐘均針對大約500 Hz的下采樣信號頻率進行調整，以便消除任何聲卡響應差異。因此，左邊屏幕截圖的有效時間刻度為500 ns/分頻比，右圖為10 ns/分頻比。聲卡輸入增益設置如下：對于1 MHz輸入，示波器軟件報告1.072 V p-p的幅度；對于50 MHz輸入，則報告762.2 mV p-p的幅度。0.7622/1.072接近–3 dB。這一測量結果顯示，100 MHz 10×探頭和AD783的組合具有50 MHz的3 dB帶寬。



　

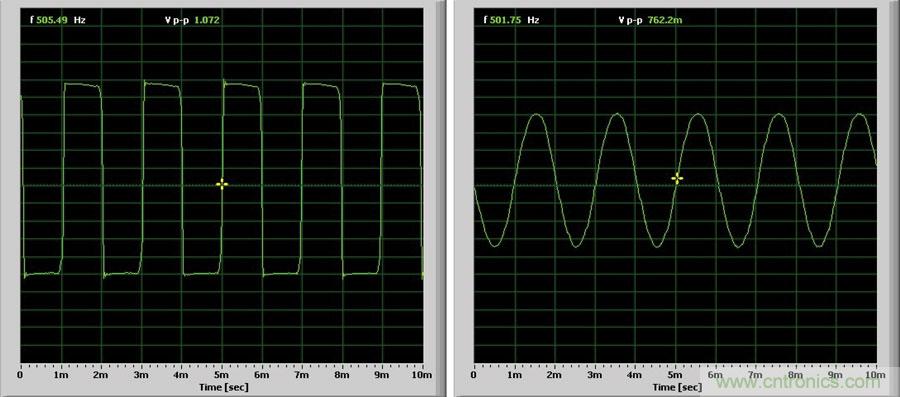

圖10. 單通道10×探頭：1 MHz （a）和50 MHz （b） 5 V p-p輸入方波



圖11中，同樣的1 MHz （a）和50 MHz信號被施加于兩個通道。從兩個通道的兩幅重疊屏幕截圖可以看出，兩個通道之間具有良好的增益、失調和延遲匹配。



　　

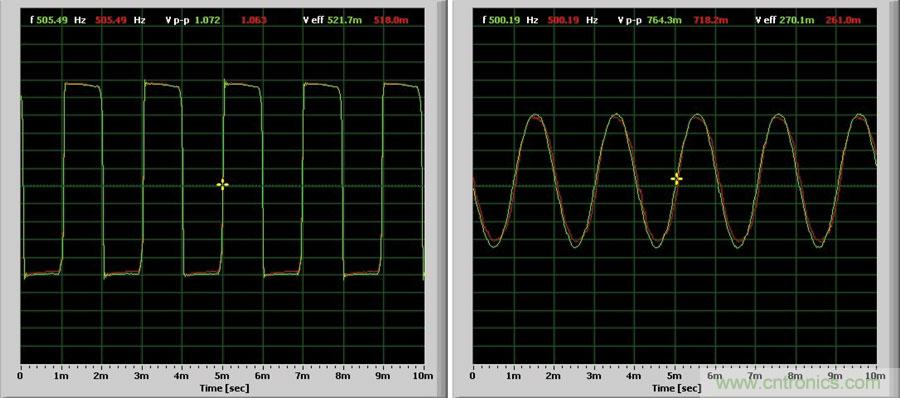

圖11. 雙蹤雙通道匹配10×探頭：1 MHz （a）和50 MHz （b） 5 V p-p輸入方波



最后一幅屏幕截圖（圖12）顯示375 kHz、5 V p-p方波（紅色線）和1.5 MHz、42 ns寬5 V p-p脈沖（綠色線）的情況。水平刻度為333 ns/分頻比。AD783采樣器保持完整的5 V擺幅，即便輸入這些較窄的42 ns脈沖也是如此。

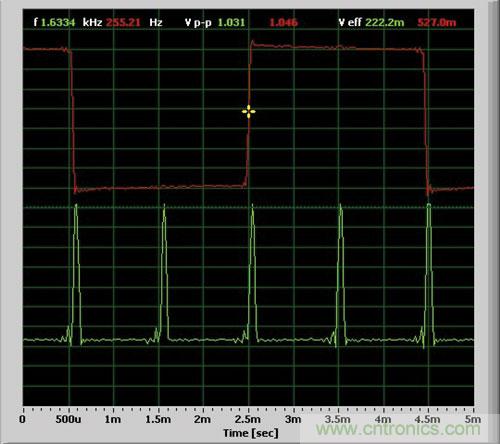

圖12. 雙蹤雙通道、10×探頭：375 kHz、5 V p-p方波和1.5 MHz、42 ns 5 V p-p脈沖
