【導讀】了解差分信號總線上是否有有效信號是非常有用的信息。本文舉出實例就是檢測差分數據傳輸，向監視器件或是微控制器報告丟失信息。并詳細分析了差分信號的有效和故障條件。
圖1所示電路用于檢測最小幅度差為200mV、絕對值從-7V至+12V的連續差分信號。該電路可以檢測輸入開路、輸入短路和輸入保持在高或低電平的情況。當其中任何一種情況發生時，電路的輸出為低電平，而有差分脈沖串時則為高電平。該電路只需單5V電源供電。

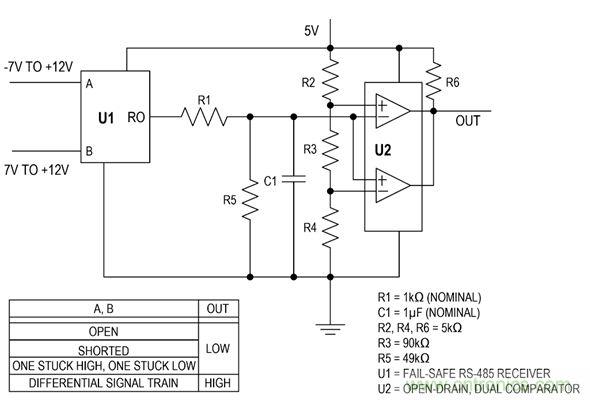

圖1：連續差分信號檢測電路。
OPEN 開路
SHORTED 短路
ONE STUCK HIGH ONE STUCK LOW 一端保持高電平，另一端保持低電平
DIFFERENTIAL SIGNAL TRAIN 差分信號序列
OUT 輸出
LOW 低電平
HIGH 高電平
U1=FAIL-SAFE RS-485 RECEIVER 具有自動防故障功能的RS-485接收器
U2=OPEN-DRAIN,DUAL COMPARATOR 開漏型雙路比較器
U1 (MAX3280)是一個RS-485接收器，用于接收A、B端幅度差值至少200mV、絕對電壓范圍從-7V至+12V的差分信號。當沒有輸入信號時，U1的引腳RO將是高電平，因為U1是一個具有真正自動防故障功能的器件，當輸入開路或短路時都會輸出高電平。當其中一個輸入引腳保持在高電平并且另一個保持在低電平時，R0也能輸出高或低電平。R1和C1組成一個低通濾波器，當RO輸出為脈沖串時可以將U1的輸出平滑為一個直流電壓。
U2(MAX992)是一個雙路開漏型比較器，被配置為窗口比較器，同時通過R2-R4電路將電壓閾值設為0.25V和4.75V。只有當濾波后的脈沖串電壓落在這兩個閾值之間時，最終OUT信號才會變高。
