以下為一款電磁干擾濾波器的原理電路，該五端器件有兩個輸入端、兩個輸出端和一個接地端，使用時外殼應接通大地。電路中包括共模扼流圈（亦稱共模電感）L、濾波電容C1~C4.L對串模干擾不起作用，但當出現共模干擾時，由于兩個線圈的磁通方向相同，經過耦合后總電感量迅速增大，因此對共模信號呈現很大的感抗，使之不易通過，故稱作共模扼流圈。它的兩個線圈分別繞在低損耗、高導磁率的鐵氧體磁環上，當有電流通過時，兩個線圈上的磁場就會互相加強。當額定電流較大時，共模扼流圈的線徑也要相應增大，以便能承受較大的電流。



此外，適當增加電感量，可改善低頻衰減特性。C1和C2采用薄膜電容器，容量范圍大致是0.01μF~0.47μF，主要用來濾除串模干擾。C3和C4跨接在輸出端，并將電容器的中點接地，能有效地抑制共模干擾。C3和C4亦可并聯在輸入端，仍選用陶瓷電容，容量范圍是2200pF~0.1μF.為減小漏電流，電容量不得超過0.1μF，并且電容器中點應與大地接通。C1~C4的耐壓值均為630VDC或250VAC.

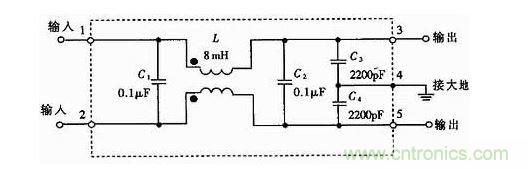

圖 電磁干擾濾波器原理電路設計
