在電子科技飛速發展的當下，電源管理集成電路（PMIC）宛如電子設備背后的“能源管家”，扮演著不可或缺的角色。它是一類專門為滿足各類系統和設備多樣化電源需求而量身定制的電子元件。從我們?nèi)粘２浑x手的智能手機、平板電腦等便攜式設備，到支撐龐大信息處理的數據中心，再到驅動工業生產的各類工業設備等復雜系統，PMIC的身影無處不在。它憑借高效精準的電源轉換、分配與管理能力，為電子設備的穩定運行、卓越性能以及長久壽命保駕護航。
PMIC 的一個重要優勢是能夠提供多路輸出。這一特性對于需要為不同組件提供不同電壓等級的復雜系統來說至關重要。PMIC 設備可以同時為核心處理器、存儲器和各類外設供電，而這些部件各自有特定的電壓需求。這種能力簡化了電源設計，減少了所需的外部元件數量，并提升了整個電源管理系統的效率。
使用 PMIC 可以在不犧牲效率或熱性能的前提下優化設計布局。無論是可配置還是可擴展的解決方案，PMIC 都是高度集成且高效的器件，能夠在減少元件數量的同時降低系統復雜性。高密度 PMIC 非常適合為 FPGA 和處理器等高電流數字負載供電。
Microchip 最近推出了 MCP16701 和 MP164GX1000 兩款 PMIC，專為高性能、高精度 MPU 和 FPGA 應用供電而設計。這兩款 PMIC 集成了八路可并聯的 1.5A 降壓轉換器、四路 300mA 內部低壓差穩壓器（LDO），以及一個用于驅動外部 MOSFET 的控制器。與分立式解決方案相比，能夠?qū)崿F(xiàn) 48% 的面積縮減，元件數量減少至不足 60%。
這兩款 PMIC 的一個關鍵特性是能夠以 12.5 mV 或 25 mV 的步進動態調整所有轉換器的輸出電壓（Vout），以便精細調節電源，從而提升系統整體效率和性能。
PMIC 的另一個重要特性是輸出電壓（Vout）的精度，特別是在傳感器和先進 MPU 工藝中，要求在整個工作溫度范圍內電壓精度達到小于 ±1%。此外，不同輸出電壓（Vout）級別的啟動和關斷時序也是關鍵功能。
這兩款 PMIC 均采用小型 8 mm × 8 mm VQFN 封裝，為空間受限的應用提供緊湊且靈活的電源管理解決方案。

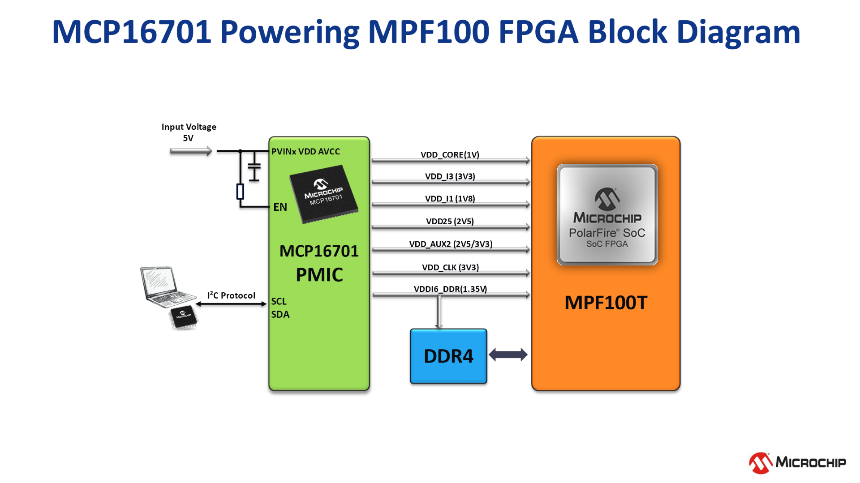

MCP16701給MPF100 FPGA供電的框圖

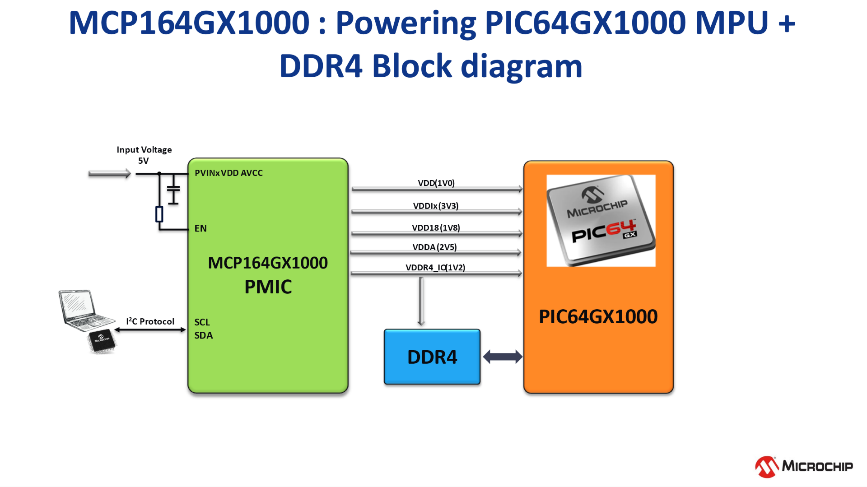

MCP164GX1000：給PIC64GX1000 MPU + DDR4供電的框圖
結論
綜上所述，PMIC無疑將成為推動電子行業發展的核心力量之一。在人工智能、工業自動化等前沿領域不斷拓展的進程中，其強大的功能集成特性，如整合電源轉換器、低壓差穩壓器（LDO）以及通信接口等功能，不僅能顯著提升整體能源利用效率，還能大幅縮減電路板空間、減少元件使用數量。這種優化設計的方式，將助力電子設備在性能上實現質的飛躍?？梢灶A見，隨著技術的持續革新，PMIC在保障電子系統穩定運行、發揮最佳性能以及延長使用壽命等方面，將發揮愈發關鍵且不可替代的作用。
