【導讀】反激隔離式變壓器開關電源，首先其是反激式，符合“反激”的定義，即：反激是開關管截止時，傳輸能量；其次，其有一個隔離式變壓器，這個變壓器起到隔離作用，同時會有一個匝數比，匝數比與開關管的PWM的占空比共同影響輸出電壓。不管是AC/DC還是DC/DC，到達變壓器的電壓其實是一個穩定的直流電壓。
反激隔離式變壓器開關電源，首先其是反激式，符合“反激”的定義，即：反激是開關管截止時，傳輸能量；其次，其有一個隔離式變壓器，這個變壓器起到隔離作用，同時會有一個匝數比，匝數比與開關管的PWM的占空比共同影響輸出電壓。不管是AC/DC還是DC/DC，到達變壓器的電壓其實是一個穩定的直流電壓。我們知道只有類似于交流的變化的電壓，才會通過變壓器進行傳遞能量。我們就會利用一個開關管來不停的開關，來實現一個變化的電壓在變壓器的初級兩端。
1、變壓器是如何工作的
變壓器的構造：由閉合鐵芯和繞在鐵芯上的兩個線圈（或者多個）組成，如圖9.4所示。
圖 9.3 變壓器構造示意圖
閉合鐵芯由涂有絕緣漆的硅鋼片疊合而成，線圈由絕緣導線繞制而成。
原線圈（初級線圈）：與輸入電源連接的線圈，其匝數用n?表示；
副線圈（次級線圈）：與負載連接的線圈，其匝數用n?表示。
變壓器的工作原理
（1）互感現象是變壓器工作的基礎.原線圈中電流的大小、方向不斷變化，在鐵芯中激發的磁場也不斷變化，變化的磁場在副線圈中產生感應電動勢。
（2）原、副線圈的作用
原線圈在其所處回路中充當負載，副線圈在其所處回路中充當電源。
（3）能量轉化過程：變壓器通過閉合鐵芯，利用互感現象實現了電能（U?、I?）到磁場能（變化的磁場）再到電能（U?、1?）的轉化。
2、開關管開關的工作過程

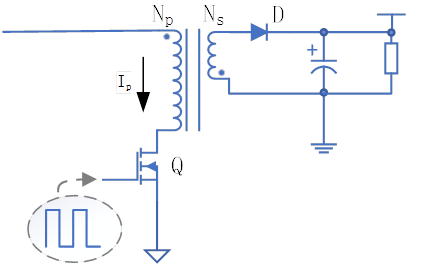

第一個狀態，當 PWM 信號處于高電平時，Q 導通，如圖所示，因?yàn)檩斎腚妷和ㄟ^開關管把加在高頻變壓器初級繞組上，所以初級側有電流PI 流過，又因?yàn)樽儔浩鞔渭墏?cè)同名端電壓極性為負，故整流二極管 VD 截止，同時能量無法傳輸?shù)酱渭壚@組， 只能存儲在初級繞組中,由輸出電容向負載放電。
圖 9.3反激開關電源開關導通的狀態圖

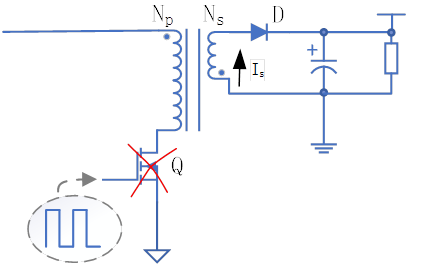

第二個狀態，當 PWM 信號處于低電平時，Q 截止，如圖所示，沒有電流流過初級側， 次級側將產生電流 Is 。依據電磁感應原理，此時在高頻變壓器初級側繞組上會產生感應電壓，使次級繞組產生極性為上正下負的電壓 Us，因此整流二極管 VD 導通， 然后經過 VD 和 C 整流濾波后向輸出端輸出能量。通過調節開關管開通/關閉時間， 即可維持輸出電壓恒定。
圖 9.4反激開關電源開關截止的狀態圖
反激式變換器具有以下主要特點：
（1）高頻變壓器兩側繞組極性互為異名端，初級繞組的同名端連接輸入電源 的正端，而其異名連端接功率開關管的驅動端。
（2）高頻變壓器既能起儲能作用，又能起傳輸能量的作用。
（3）只要高頻變壓器的匝數比滿足要求，輸出電壓均可高于或低于輸入電壓
（4）反激變換器設計靈活多變，通過添加變壓器次級繞組的輸出個數，就可 以構成多端輸出。
（5）一般情況下，反激變換器中不需要，也不可以在輸出濾波電容和整流二極管之間串接低頻率的電感。相比于正激變換器少一個電感元器件。
（6）可在連續模式或非連續模式下工作。
反激變壓器每路輸出與初級側相互隔離。反激式變換器普遍用于小功率開關電源場合。 Buck與 Boost 變換器不使用變壓器，是非隔離式的變換器，而且不能夠?qū)崿F(xiàn)多 端輸出，因此兩者均不考慮。正激變換器使用變壓器且是隔離的，但正激變壓器無 法達到儲存能量的要求，同時正激變換器普遍應用于要求對輸出功率大的開關電源 中，并且對 MOS 管的要求也更嚴格。反激式變換器因包括高頻變壓器，輸出與輸入可以相互隔離，還有通過可以增加輸出繞組數，到達多端輸出的要求，多用于輸出功率小的開關電路中。
