§01 串聯色環電感



在昨天的 色環電感外部磁場泄露[1] 測試中，初步探討了使用色環電感作為天線放大器扼流圈負載的情況下，如何避免由于漏感引起的放大器磁耦合自激振蕩的情況。在留言區中 佟超 給出了 一個非常有趣的建議：那就是利用兩個色環電感局部電氣串聯在一起，但結構上并聯在一起，并且極性相反，如此構成一個局部準磁環的結構，可以大大減少外漏的磁場量，同時在一定程度上也提高了電感的電感量。下面通過具體測量來檢驗這種連接方式對于兩個電感最終的電感量、漏磁場的影響。

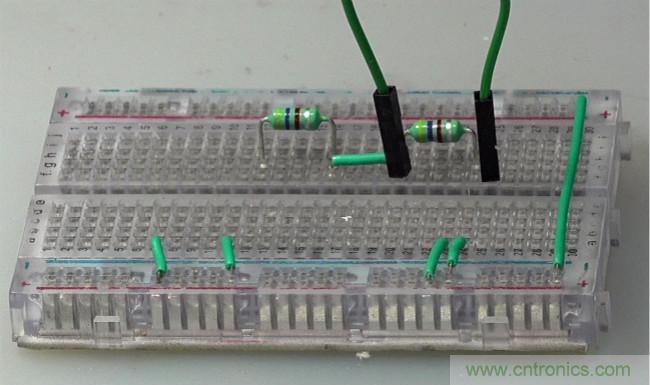

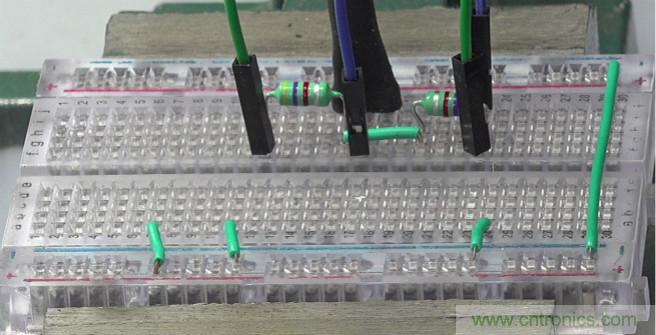

參與實驗的兩個色環電感



測試所使用的兩個色環電感的參數，使用 NanoVNA[2] 測量電感在150kHz下的參數：



 ◎ 電感1的參數（@150kHz）：


   電感（uH）：4158.6

   串聯電阻（Ω）：213.16

   品質因子Q：18.39


 ◎ 電感2的參數（@150kHz）：


   電感（uH）：4116.91

   串聯電阻（Ω）：212.17

   品質因子Q：18.29



1.電感串聯

  

將兩個電感進行串聯，在空間上它們可以呈現不耦合（相距很遠），并行放在一起同相耦合和反向耦合。



（1）不耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：8479.51

   串聯電阻（Ω）：648.05

           品質因子Q：12.33

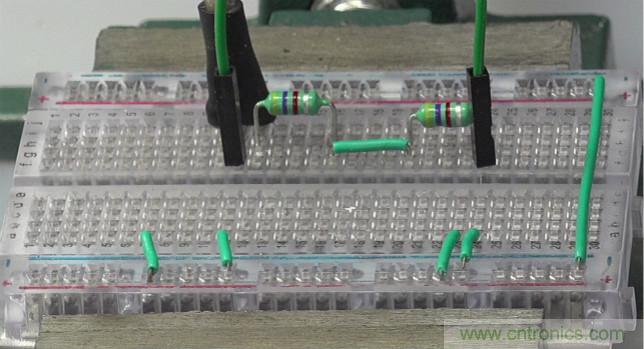

兩個電感不耦合



（2）同相耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：11069.5

   串聯電阻（Ω）：804.99

   品質因子Q：12.96

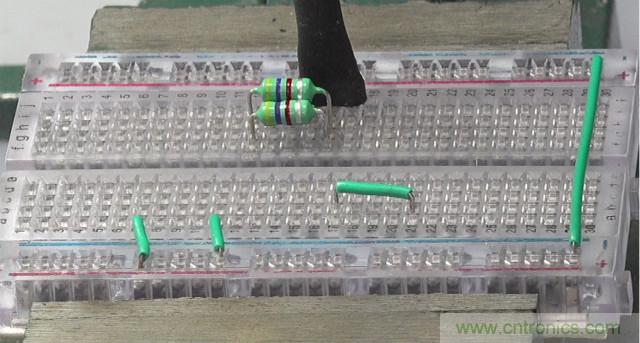

兩個電感串聯同相耦合



（3）反向耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：10501.16

   串聯電阻（Ω）：579.53

   品質因子Q：17.08

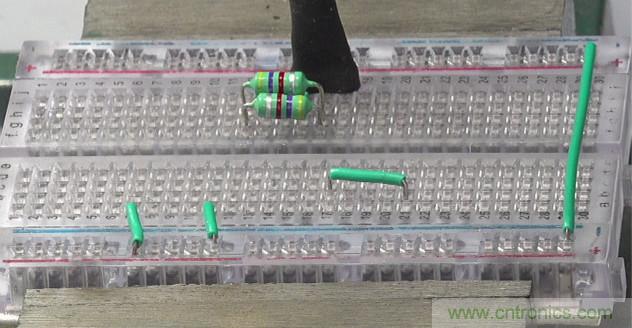

兩個電感串聯，反向耦合



2.電感并聯



（1）不耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：2029.75

   串聯電阻（Ω）：75.46

   品質因子Q：25.35



兩個電感并聯不耦合



（2）同相耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：1617.11

   串聯電阻（Ω）：66.48

           品質因子Q：22.92



兩個電感并聯，同相耦合



（3）反向耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：1640.01

   串聯電阻（Ω）：62.91

   品質因子Q：24.56

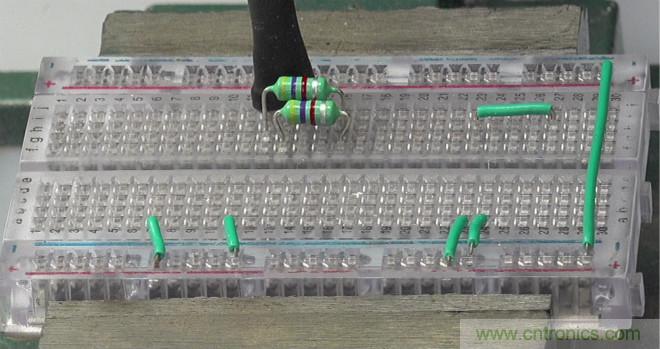

兩個電感并聯，反向耦合



3.結果總結

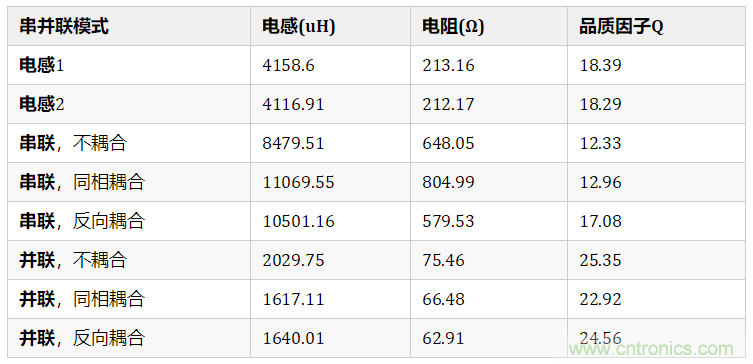

（1）電感測量表格



將上面的測量結果總結在下面的表格中。

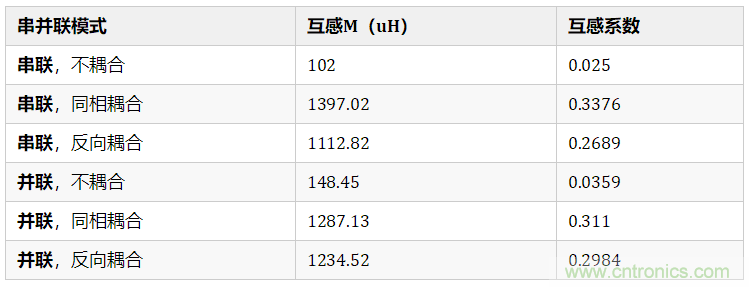

（2）測量互感

  

根據 有互感的電感的串并聯[3] 考慮帶有互感的電感串聯，互感 ，串聯的電感為：





串聯的電感為：





那么上面的測量結果來看，當兩個電感靠在一起的時候，無論是他們的極性是相同，還是相反，所獲得串聯電感都是增加的。同樣，對于并聯，并聯在一起，如果耦合在一起對應的電感也是降低了。因此，這里其中相互耦合M都是大于零的。

  

根據上面的測量值，可以測量在不同耦合下對應的兩個電感之間的互感。串聯互感計算公式：





并聯互感計算公式：







可以看到放在一起的兩個色環電感，他們之間的互感總是大于零的。這一點是很奇怪的。他們之間的互感系數大體在0.3左右。



※ 總結討論 ※



通過實驗驗證了原來一直想知道的，當兩個色環電感靠近在一起他們之間的互感大體為0.3左右。令人想不到的是， 無論兩個電感的方向如何，他們之間的互感總是正的，而且大體在0.3左右。 。

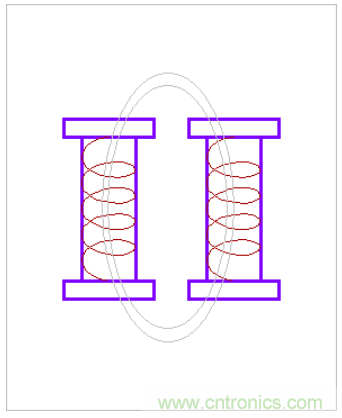

靠近的兩個電感之間的磁場



關于為什兩個靠近的工字型的電感之間的互感總是正的？這一點還有點進一步的理解、探討。誰能告訴我其中的道理呢？
