開關轉換時,最大效率與最小電磁干擾如何“兼得”?

發布時間:2019-09-12 責任編輯:lina

【導讀】開關調節器中的快速開關瞬變是有利的,因?yàn)檫@顯著降低了開關模式電源中的開關損耗。尤其是在高開關頻率時,可以大幅提高開關調節器的效率。但是,快速開關轉換也會帶來一些負面影響。

開關調節器中的快速開關瞬變是有利的,因?yàn)檫@顯著降低了開關模式電源中的開關損耗。尤其是在高開關頻率時,可以大幅提高開關調節器的效率。但是,快速開關轉換也會帶來一些負面影響。開關轉換頻率在20MHz和200MHz之間時,干擾會急劇增加。這就使得開關模式電源開發人員必須在高頻率范圍內,在高效率和低干擾之間找到良好的折衷方案。

開關轉換時,最大效率與最小電磁干擾如何“兼得”?

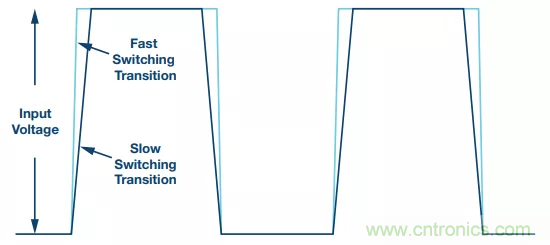

圖1:對開關模式電源進行開關轉換,在開關節點處施加輸入電壓

圖1顯示了快速和慢速開關轉換??焖匍_(kāi)關轉換會給鄰近電路段產生更強的干擾耦合。存在電壓突變的PCB走線會與具有高阻抗的鄰近走線產生容性耦合,存在電流突變的PCB走線會與鄰近走線產生電感耦合。通過減慢開關轉換,可將這些影響降至最低。圖2顯示了一種經驗證適用于異步開關調節器的技術。此處,兩個開關中的一個使用了肖特基二極管。將電阻與自舉電容CBOOT(提供高邊n溝道MOSFET的柵極電壓)串聯,可減慢開關轉換。當無法直接調整功率MOSFET的柵極信號線時,此技巧可用于集成開關調節器。如果將開關控制器與外部MOSFET配合使用,也可將電阻插入柵極驅動走線中。電阻值通常小于100Q。

開關轉換時,最大效率與最小電磁干擾如何“兼得”?

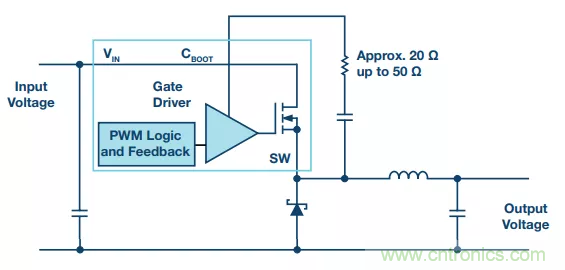

圖2:使用自舉電阻減慢異步降壓轉換器中的開關轉換

但是,大多數現代開關調節器都是具有高邊和低邊有源開關的同步開關調節器。此處,在CBOOT路徑中使用電阻無法明顯減慢開關轉換。如果此處還是使用與CBOOT串聯的電阻(如圖3所示),此時雖然還是能減慢高邊開關的開關轉換,但可能導致低邊開關沒有完全關閉。因此,高邊開關和低邊開關可能同時瞬間打開。這將導致輸入電壓到接地之間出現破壞性短路。這一點尤為關鍵,因?yàn)殚_(kāi)關轉換速度也受到工作溫度等參數和半導體制造中的可變性的影響。因此,即使是在實驗室測試,也無法保證安全操作。要減慢具有集成開關的同步開關調節器的開關轉換,應使用可通過內部電路直接設置開關轉換速度的同步開關調節器,例如ADP5014。在這些集成電路中,可在內部確保:在減慢開關轉換時,兩個開關不會同時導通,因此也不會發生短路,并且在CBOOT路徑中都沒有電阻。

開關轉換時,最大效率與最小電磁干擾如何“兼得”?

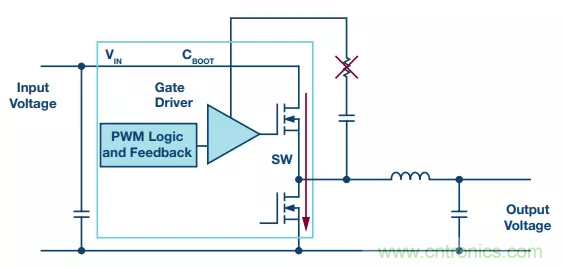

圖3:由于高端開關轉換減慢而可能短路的同步降壓轉換器

關于快速開關轉換,近年來有一個非常重要的創新不容忽視。Silent Switcher技術使快速開關邊沿的電磁輻射大幅降低達40dB(10,000倍)。因此??砷_(kāi)發出具有超快邊沿并且盡可能減少EMC問題的開關模式電源。在大多數情況下,Silent Switcher器件無需為了減少EMI而降低開關轉換速度。通過Silent Switcher技術,可在很大程度上消除在最大轉換效率和最小電磁干擾之間進行權衡的難題。
