簡介

多數電源應用必須減少電磁干擾 (EMI) 以滿足相關要求，系統設計人員必須嘗試各種方法來減少傳導和輻射發射。



電磁兼容性 (EMC) 標準的合規性（例如，針對多媒體設備的 CISPR 32，針對汽車應用的 CISPR 25）是一項非常重要的任務，與產品開發成本和上市時間息息相關。



對于 DC/DC 轉換器而言，雖然采用開關更快的電源器件可以提升開關頻率并縮小尺寸，但在開關轉換期間出現的開關電壓和電流轉換率（dv/dt 和 di/dt）有所提升，通常引起 EMI 加劇，導致整個系統出現問題。



例如，氮化鎵 (GaN) 電源器件的開關速度極快，導致高頻條件下的 EMI 增加 10dB。EMI 濾波器是電力電子系統不可或缺的組成部分，在總體積和總重量方面占比相對較大。因此，必須非常關注系統的 EMI 降噪和抑制，不僅要滿足 EMC 規范，還需降低解決方案成本并提高系統功率密度。



本文是 EMI 系列文章的第一部分，回顧了相關標準和測量技術，主要側重于傳導發射。表 1 列出了與 EMI 有關的常用縮寫和命名法。



EMC 監管規范

EMC 指系統或內含元器件在其電磁環境中按要求運行，不會對環境中的任何設備產生超出容限的電磁干擾的能力。此類干擾可能造成嚴重后果，因此各種國內和國際監管規范中均設立了 EMC 條款。



在歐盟區域內，通信市場銷售的電源產品多年來通常采用 EN 55022/CISPR 22 產品標準，從而在傳導和輻射發射兩方面滿足合規性要求，歐盟之外參照此標準的電源產品使用 CE 符合性聲明 (DoC)，滿足歐盟 EMC 指令 2014/30/EU 的合規性。



針對北美市場設計的產品符合FCC 第 15 部分的限值。IEC 61000-6-3 和 IEC 61000-6-4 通用 EMC 標準分別適用于輕工業和工業環境。



然而，在輻射方面，EN 55032 產品標準已取代 EN 55022 (ITE)、EN 55013（廣播接收器和相關設備）和 EN 55103-1（音視頻設備）。這一新標準正式成為符合 EMC 指令的統一輻射標準。更具體地說，之前根據 EN 55022 進行測試并在 2017 年 3 月 2 日后運往歐盟的所有產品，必須符合 EN 55032 的要求。

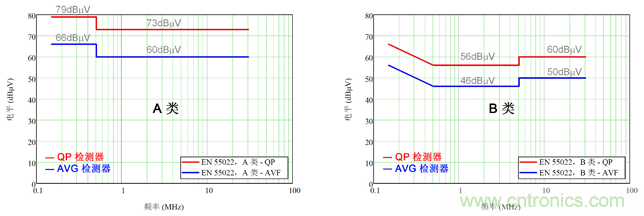

隨著 EN 55022 標準撤銷并由 EN 55032 取代，電源制造商和供應商需要按照新標準更新其 DoC 證書，從而合法地使用 CE 認證徽標。圖 1 顯示了在 150kHz 至 30MHz 的適用頻率范圍內，使用準峰值 (QP) 和平均值 (AVG) 信號檢測器進行的傳導發射的 EN 55022/32 A 類和 B 類限值。





圖 1：使用準峰值和平均值檢測器的 EN 55022 A 類和 B 類傳導發射限值。



對于汽車終端設備，未來 EMC 合規性的主要推動力無疑來自于通過車輛間通信支持的自主車輛。針對“板載接收器保護”的 CISPR 25 規范已針對傳導發射設置了嚴格的限制，在 FM 頻帶（76MHz 至 108MHz）的限制尤為嚴格。



從監管角度而言，UNECE 10 號法規在 2014 年 11 月取代了歐盟的汽車 EMC 指令 2004/104/EC，其中要求制造商必須取得所有車輛、電子元器件 (ESA)、元器件和獨立技術單元的型式認證。

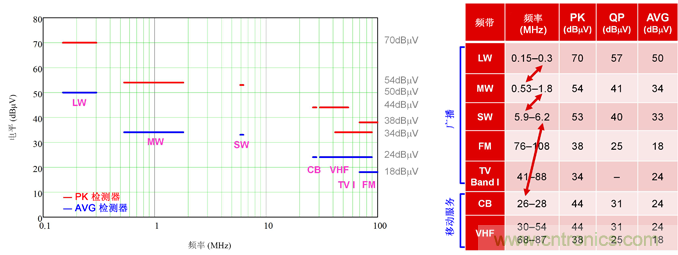

CISPR 25 測試的傳導發射均在150kHz 至 108MHz頻率范圍的特定頻帶內進行測量。具體而言，調節頻率范圍分布在 AM 廣播、FM 廣播和移動服務頻帶之間，如圖 2 中的圖象和表格所示。圖 2 還繪制了 CISPR 25 5 類（最嚴苛的要求）的相關限值圖象。盡管頻帶之間的帶隙允許更高的噪聲尖峰，但汽車制造商可能會根據其特定的內部 EMC 要求選擇擴展這些頻率范圍。這些要求通?；趪H IEC 標準，僅更改不同測試或限值的少量參數，其核心內容保持不變。





圖 2：CISPR 25 5 類傳導發射限值。



為了應對 CISPR 25 限值帶來的挑戰，尤其是 FM 頻帶方面，請注意，50Ω測量電阻產生的 18dBμV 對應的噪聲電流僅為 159nA。



測量傳導 EMI

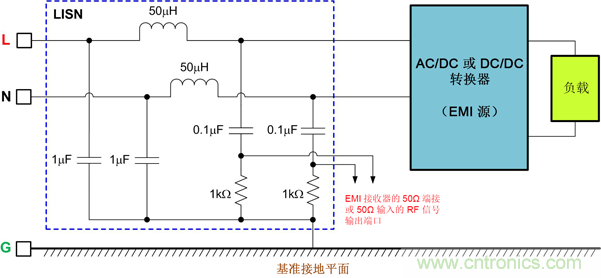

LISN 測量 EUT 產生的傳導發射。它是插入 EMI 源和電源之間測量點的接口，確保 EMI 測量結果的可重復性和可比較性。圖 3 所示為根據 CISPR 16-1-2 [12] 或 ANSI C63.4標準定義的標準 50μH LISN 的功能等效電路（并非完整原理圖）。



LISN 提供：

• 在給定頻率范圍內，產生經過校準的穩定信號源阻抗。

• 在該頻率范圍內，將 EUT 和測量設備與輸入電源隔離。

• 與測量設備建立安全適用的連接。

• 單獨測量兩條線路的總噪聲級別，圖 3 中以L和N表示。





圖 3：使用 V 型 LISN 進行的傳導發射測量。



簡而言之，使用信號源阻抗已知的預定義測試方案能夠獲得可重復性結果。注：LISN 可能包含一個或多個獨立 LISN 電路。



LISN 的實質是 pi 濾波器網絡。通過低通電感-電容 (LC) 濾波器，EUT 與輸入電源線 L 和 N 相連，如圖 3 所示。LISN 電感值基于在產品理想安裝狀態下，電源線的預期電感。



CISPR 16 和 ANSI C63.4 為 LISN 指定了一個 50μH 電感，該值與電信設備中約 50 米的配電布線系統的電感相符。相反，CISPR 25 指定 5μH LISN，與汽車線束的近似電感相對應。



LISN 為噪聲發射信號提供明確定義的阻抗。LISN 制造商通常提供校準曲線，指示特定測量頻率范圍內的標稱阻抗。根據 CISPR 16-1-2，允許的容差是±20% 的幅值和±11.5°的相位。

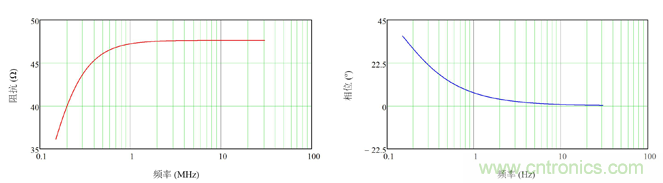

對于使用 EMI 接收器或頻譜分析儀進行的測量，噪聲信號可通過高通濾波器網絡（如圖 3 所示）獲得，該網絡的耦合電容為 0.1μF，放電電阻為 1kΩ，測量端口的端接電阻為 50Ω。圖 4 顯示了在 150kHz 至 30MHz 的頻率范圍，(50μH + 5Ω) || 50Ω LISN 的模擬阻抗圖。





圖 4：在 150kHz 至 30MHz 的調節頻率范圍內，測量端口處的 50Ω，50μH LISN 標稱阻抗特性。



針對汽車應用的 CISPR 25 測試裝置

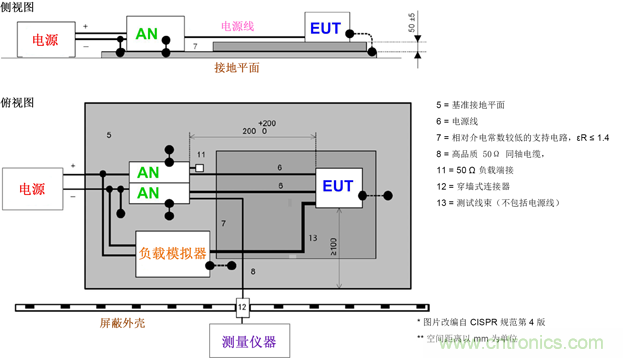

圖 5 顯示了 CISPR 25 推薦的傳導發射測試裝置。該標準定義了待測系統的處理方式以及測量方案和設備。根據 CISPR 25 規范，LISN 在此處指定為 AN。當汽車功率回流線超過 200mm 時，EUT 遠程接地，需要兩個 AN：二者分別用于正電源線和功率回流線。相反，如果汽車功率回流線不超過 200mm，則 EUT 本地接地，只需將一個 AN 應用于正電源。



AN 直接安裝在基準接地平面之上，AN 外殼與接地平面相連。電源回流線還與電源和 AN 之間的接地平面相連。將 EMI 接收器連接到相應 AN 的測量端口可確保成功測量每條電源線上的傳導發射。與此同時，插入另一條電源線的 AN 的測量端口端接 50Ω負載。





圖 5：CISPR 25 傳導 EMI 測試方案（電壓法）概述。

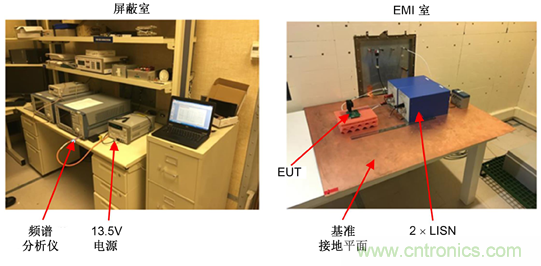

圖 6 顯示了用于預合規測試的 CISPR 25 傳導發射試驗室。LISN 是右側的藍色箱體，鋰離子汽車電池位于其后，DUT 位于左側的絕緣材料上。為了在特定電源電壓下（例如 13.5V）進行測試，使用可變電壓源從試驗室外部通過隔板饋電。結果通過各自的 LISN 在線路端（熱回路）和返回端（接地）獲取。





圖 6：使用兩個單極 LISN 和銅箔接地平面的 CISPR 25 傳導 EMI 測試裝置。

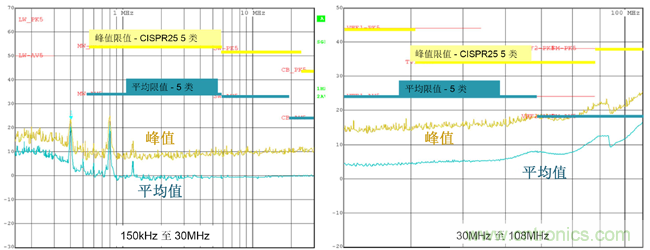

圖 7 顯示了典型的 CISPR 25 傳導 EMI 掃描結果，黃色和藍色分別表示峰值和平均測量值。我們可以看到 DC/DC 轉換器安靜地運行，傳導發射遠低于嚴格的 5 類限值。這種測量技術在 30MHz 以上發生改變，因為 EMI 接收器的 RBW 從 9kHz 調整為 120kHz，可能導致測量噪底發生變化。



圖 7：典型的 CISPR 25 傳導 EMI 測量。



總結

有意或者無意產生的電磁能量均對其他設備造成電磁干擾。商業產品需要在正常運行過程中將產生的電磁能量降至最低水平。

世界各地的許多管理機構均對允許最終產品產生的傳導和輻射 EMI 的等級進行了規定。采用適用的測量技術可以定量分析此類發射，以便采取適當?shù)拇胧┓戏ㄒ?guī)的合規性。



EMC 要求通常事關在 AC 電源線（和信號線）所測量系統的整體情況，而 DC/DC 轉換器作為子元器件，并沒有具體的 EMC 限值。然而，用戶可以執行預合規性測試，確定 EMI 是否造成不良影響。
