一、基本概念



1、電路由電源和負載構成；



2、電路分成內電路和外電路兩部分，電源電路就是內電路；



3、電流通過電源內電路時也有電阻，這個電阻叫內電阻；



4、電流在內電阻上同樣要消耗電能發熱；



5、作為電源，內阻上的消耗不僅是一種的浪費，而且會使電源本身溫升，嚴重時會損壞電源！



6、電源的內阻是實實在在導體電阻！





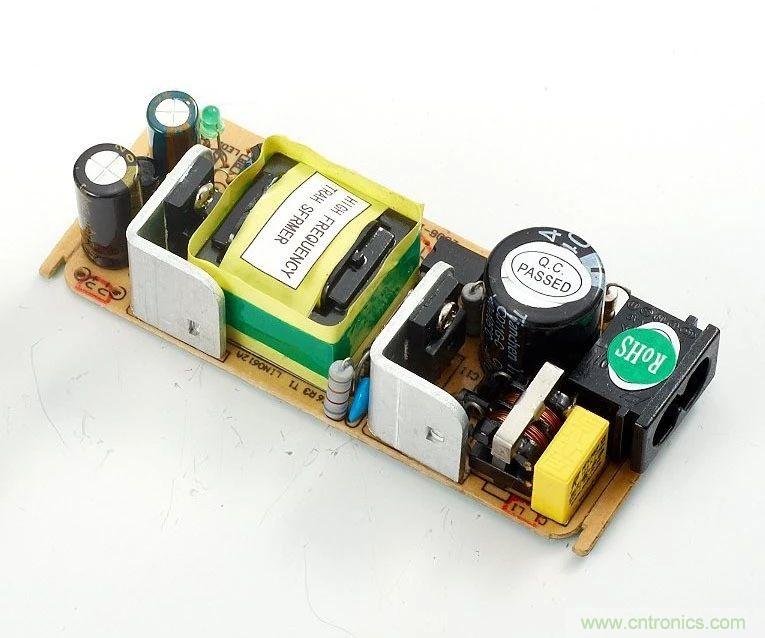

二、內阻和外界負載相匹配電源輸出才能達到最大功率，為什么？



1、電源的功能有兩種情況：一是作為負載的能源，既我們說的電力電源；二是作為負載的信息源，既我們說的“信號源”；作為電力電源，我們希望電源內阻越小越好，即內阻消耗小而輸出高，也就是效率要高；例如供電系統，作為電源的發電機、變壓器等要內阻小。作為信號源，我們要求輸出的信號功率越大越好，例如我們要喇叭的聲音“洪亮”；





2、什么時候信號源的輸出功率最大，既喇叭最響？（1）在信號源內阻一定的情況下，當負載的電阻大于內阻時，且越來越大時，雖然內阻消耗的能量小于負載，但總信號功率下降，負載得到的信號功率要下降，用數學的觀點說就是“減函數”；（2）在信號源內阻一定的情況下，當負載的電阻小于內阻時，且越來越小時，雖然總信號功率上升，但內阻消耗的能量大于負載，負載得到的信號功率要下降，用數學的觀點說就是“增函數”；（3）在信號源內阻一定的情況下，只有當負載的電阻等于內阻時，內阻消耗的能量等于負載的能量，負載得到的信號功率最大，是總信號功率的50%，用數學的觀點說就是“最大值”；





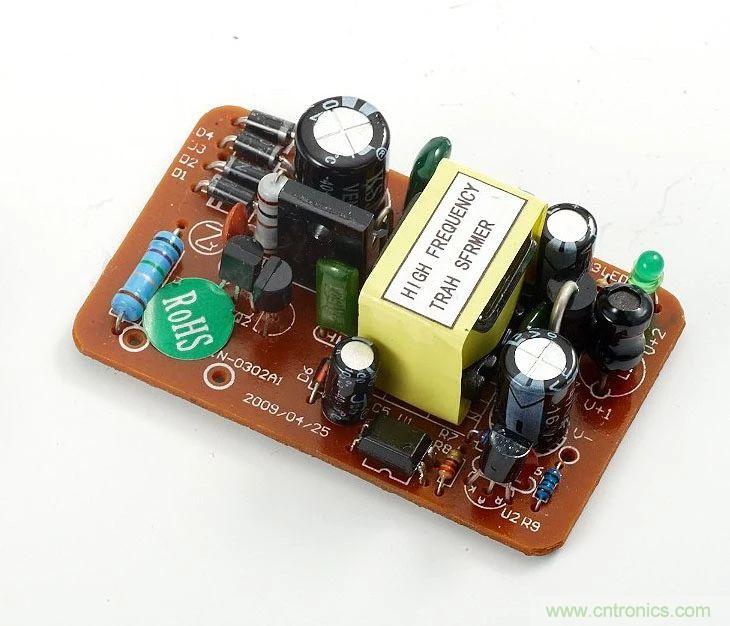

三、電壓源要求內阻越小越好，電流源要求內阻越大越好！



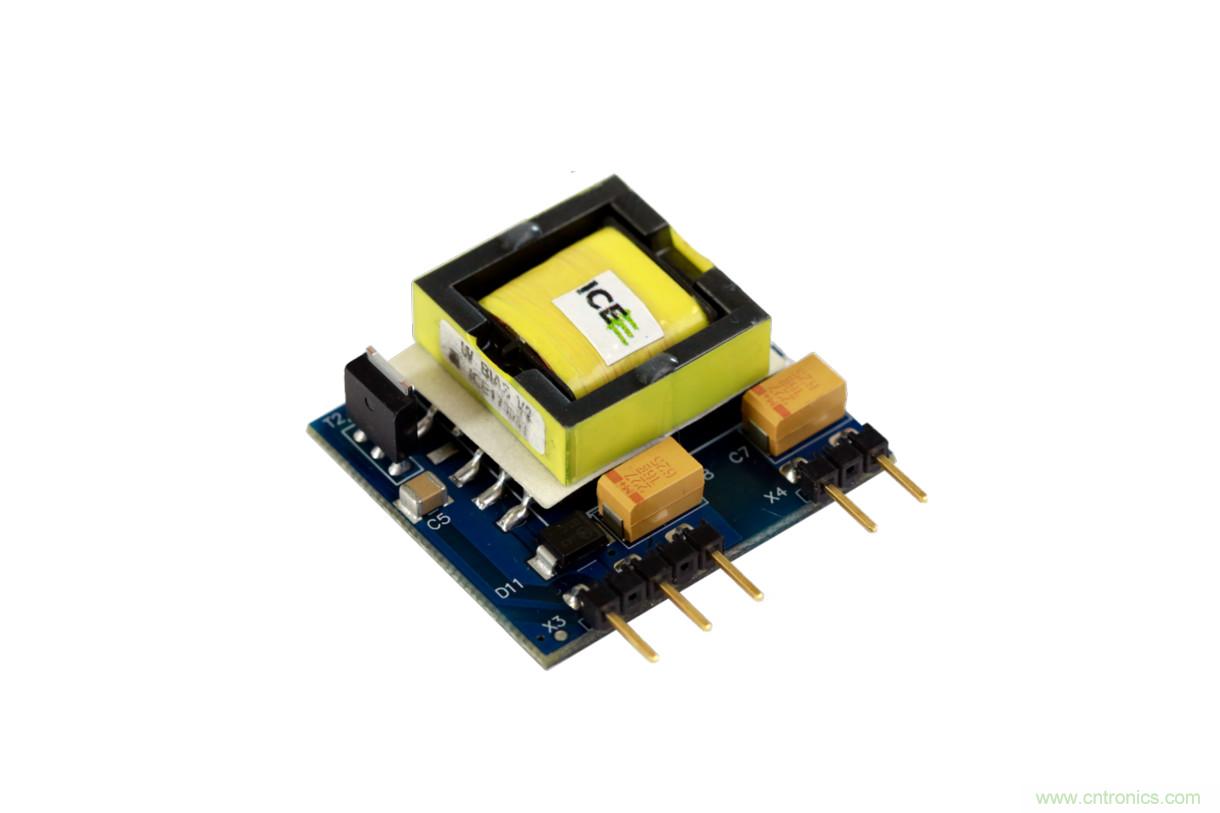

1、在對復雜電路分析求解時，我們要把實際電源電路等效化間成理想電源；實際電源的主要參數就是內阻和電動勢；而理想化的電源有兩種：（1）一種是電壓源，在電路中有不變的端電壓，又叫恒壓源；（2）一種是電流源，在電路中有不變的電流，又叫恒流源；把電路中的實際電源直接換成理想電源，是不等效的；可以把實際電源等效變化成一個電壓源串聯一個內阻，或者等效成一個電流源并聯一個電阻；經過等效變化，使電路的各元件之間的關系變成間單的串并聯關系，從而把復雜電路化成簡單電路；



2、如何理解“理想的恒壓源、恒流源”呢？我們大家都知道實際電源：（1）有內阻；（2）有不變的電動勢；（3）在電路中端電壓、端電流隨負載而變化；



3、在什么情況下可以把實際電源等效化成“理想的恒壓源、恒流源”？（1）當電路的負載電阻與內阻相比大的多，或者說內阻小的多可以忽略不計時，可以看成端電壓恒定的電壓源；（2）當電路的負載電阻與內阻相比小的多，或者說內阻大的多到無窮大時，可以看成端電流恒定的電流源；舉例說，在三極管放大電路中，集電極電流與負載大小無關，可以看成電流源；





5、“電壓源要求內阻越小越好，電流源要求內阻越大越好”的說法不妥，應該說成：（1）內阻越小的實際電源越接近恒壓源；（2）內阻越大的實際電源越接近恒流源；（3）或者說恒壓源可以理解成內阻越小越好的實際電源；（4）或者說恒流源可以理解成內阻越大越好的實際電源。
