電機啟動和停止瞬間波形會有一個快速變化的過程，啟停測試通常的做法是用示波器測試，但示波器精度偏低，無法準確的進行數據測量和計算，下面內容會提出一種新的解決方案。



一、電機啟動測試現狀



電機在我們生活中非常常見，電機技術對我們未來的發展有至關重要的意義。電機性能的測試對電機研發者而言有著重大意義。電機在正常工作時，人們往往會將電機控制在高效區，此時電機工作狀態相對穩定，所以傳統的電機測試只注重穩態測試。但隨著電機控制精度的不斷提高，電機應用環境不斷復雜，越來越多的人開始關注電機啟停狀態、電機瞬態響應等快速突發信號。在傳統的測試中，這些快速突發信號的測量需要用高性能的示波器或錄波儀進行抓取。但是示波器精度低，而且計算能力有限，錄波儀的精度、計算能力雖然可以保證，但成本又非常高昂，所以實測當中用的很少。而功率分析儀是電機測試必備的儀器，如果能用功率分析儀來實現電機快速瞬態的測試，那對電機測試而言是最有效、最劃算的方案。





二、功率分析儀測試電機啟停的難點



既然用功率分析儀來實現電機啟停測試是最優方案，那為什么一開始的功率分析儀廠家不把電機啟停測試和瞬態測試功能做上去呢？其實這是有原因的，我們來做一個功率分析儀和示波器的對比。



示波器的采樣率很高，一般都是GSa/s為單位，但是ADC位數只有8位，所以精度不夠，更關鍵的是，示波器測量波形會存在死區，也就是波形會丟失，而如果進入滾動模式（保證波形不丟失）時采樣率又會大大降低進一步削減精度。



功率分析儀的精度很高，ADC至少是16位甚至18位，而且區別于示波器的是，功率分析儀要求不能存在死區，必須把所有的波形和數據采集并分析才能保證結果正確。因?yàn)锳DC位數更高，且要求數據實時計算處理，所以對功率分析儀的運算處理能力要求就大大超過了示波器。目前絕大部分的功率分析儀都沒有足夠強的處理能力在計算處理數據之余進行波形記錄。

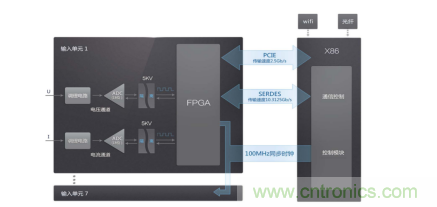

ZLG立功科技-致遠電子的PA系列功率分析儀得益于其強大的硬件架構，創造性的實現了板卡邊緣計算，大大減輕了主機的計算任務，所以可以實現數據計算之外的波形記錄，進一步實現電機的快速、瞬態測試。





三、功率分析儀實現波形記錄的方法



用PA系列功率分析儀實現波形記錄的方法有多種，這里介紹兩種常用的方法。



1. 第一種方法：儀器直接波形記錄顯示

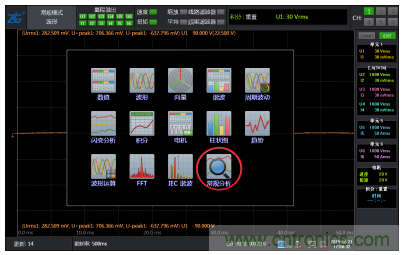

PA功率分析儀的功能菜單中，有一個“常規分析”功能，如下圖所示。

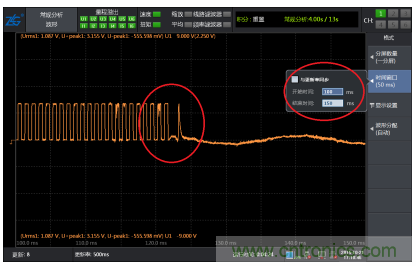

進入“常規分析”功能之后，就可以點擊界面中的“測量”按鍵，此時儀器，此時儀器界面中的波形會停止刷新。然后通過菜單選擇要查看的波形幀數，屏幕上就會顯示出記錄的波形圖，并且可以像操作示波器一樣放大縮小波形圖或?qū)Σㄐ芜M(jìn)行測量分析。





2. 第二種方法，儀器記錄波形數據，通過軟件后期分析

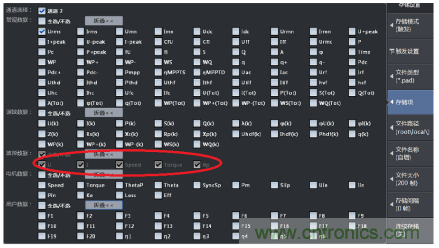

PA系列功率分析儀點擊“store”按鍵會進入存儲設置菜單，在存儲數據項目列表中，選中波形數據對應的項目，



設置完成后，點擊“開始”按鍵進行存儲，存儲結束點擊“停止”、“重置”即可保存。PA系列功率分析儀內置60G固態硬盤，可以滿足長時間存儲波形的需要。數據存儲結束之后，可以通過多種方式將數據導出到PC，然后通過標準上位機軟件，可以實現數據的后期處理，如此一來就不用當心數據分析過于倉促。





ZLG立功科技-致遠電子全新系列功率分析儀已經實現了1ms的波形刷新率，不僅可以實現波形的記錄，還可以輕松實現電機瞬態的測試，關于電機瞬態突變的測試，后面會再繼續探討。
