【導讀】開關電源是各種電子設備必不可缺的組成部分，其性能優劣直接關系到電子設備的技術指標及能否安全可靠地工作。

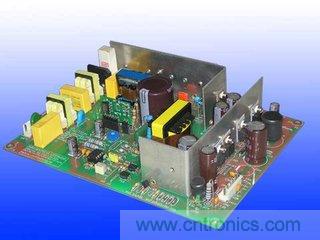

首先，開關電源是各種電子設備必不可缺的組成部分，其性能優劣直接關系到電子設備的技術指標及能否安全可靠地工作。
由于開關電源內部關鍵元器件工作在高頻開關狀態，功耗小，轉化率高，且體積和重量只有線性電源的20%—30%，故目前它已成為穩壓電源的主流產品。
電子設備電氣故障的檢修，本著從易到難的原則，基本上都是先從電源入手，在確定其電源正常后，再進行其他部位的檢修，且電源故障占電子設備電氣故障的大多數。
所以了解開關電源基本工作原理，熟悉其維修技巧和常見故障，有利于縮短電子設備故障維修時間，提高個人設備維護技能。
1、無輸出，保險管正常
這種現象說明開關電源未工作或進入了保護狀態。首先要測量電源控制芯片的啟動腳是否有啟動電壓，若無啟動電壓或者啟動電壓太低，則要檢查啟動電阻和啟動腳外接的元件是否漏電，此時如電源控制芯片正常，則經上述檢查可以迅速查到故障。
若有啟動電壓，則測量控制芯片的輸出端在開機瞬間是否有高、低電平的跳變，若無跳變，說明控制芯片壞、外圍振蕩電路元件或保護電路有問題，可先代換控制芯片，再檢查外圍元件;若有跳變，一般為開關管不良或損壞。
2、保險燒或炸
主要檢查300V上的大濾波電容、整流橋各二極管及開關管等部位，抗干擾電路出問題也會導致保險燒、發黑。需要注意的是：因開關管擊穿導致保險燒一般會把電流檢測電阻和電源控制芯片燒壞。負溫度系數熱敏電阻也很容易和保險一起被燒壞。
3、有輸出電壓，但輸出電壓過高
這種故障一般來自于穩壓取樣和穩壓控制電路。在直流輸出、取樣電阻、誤差取樣放大器如TL431、光耦、電源控制芯片等電路共同構成一個閉合的控制環路，任何一處出問題就會導致輸出電壓升高。
4、輸出電壓過低
除穩壓控制電路會引起輸出電壓低，還有下面一些原因也會引起輸出電壓低：
a、開關電源負載有短路故障(特別是DC/DC變換器短路或性能不良等)，此時，應該斷開開關電源電路的所有負載，以區分是開關電源電路還是負載電路有故障。若斷開負載電路電壓輸出正常，說明是負載過重;或仍不正常說明開關電源電路有故障。
b、輸出電壓端整流二極管、濾波電容失效等，可以通過代換法進行判斷。
c、開關管的性能下降，必然導致開關管不能正常導通，使電源的內阻增加，帶負載能力下降。
