本文將會根據DC/AC SCAN的概念展開描述，并將他們進行區別對比，讓你更加全面的了解DC/AC SCAN測試技術。

　　SCAN技術，也就是ATPG技術-- 測試std-logic， 主要實現工具是：產生ATPG使用Mentor的 TestKompress和synopsys TetraMAX；插入scan chain主要使用synopsys 的DFT compiler 通常，我們所說的DCSCAN就是normal scan test 即慢速測試，測試頻率是10M-30M ，AC SCAN 也就是at-speed scan 即實速測試，測試頻率與芯片真實工作頻率是一樣的。

　　70年代到1995年這段時間里，由于芯片的工作頻率很低只有20-100M，scan測試只有DC SCAN，我們就能捕捉到所有std-logic的制造缺陷。但是1995年以后，測試科學家和工程師發現通過DC SCAN測試沒有缺陷的芯片在高工作頻率下使用會有問題。其根本原因是隨著制造工藝向深亞微米邁進，芯片的工作頻率也提高到200M-1G，原來的SCAN測試方法和模型不再能捕捉到所有的std-logic的制造缺陷。大家的一致想法就是-“奔跑吧，SCAN” ，把SCAN的頻率增加到與芯片的真實工作頻率一致，同時使用新的TransiTIon atpg model來產生測試pattern.

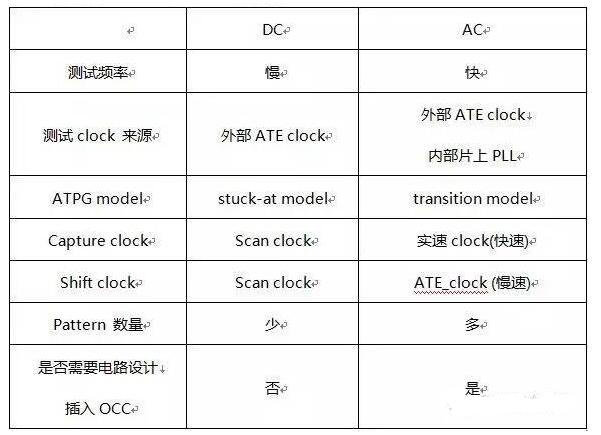

　　下面我們介紹DC SCAN與AC SCAN的異同

　　現在的工業量產的高速芯片都會要求能做DC SCAN測試和AC SCAN測試，所以DFT工程師也要同時插入兩種測試電路，產生兩套測試patterns。

　　具體實現流程如下

　　1 讀入沒有插入scan的網表

　　2 使用Design compiler 插入scan chain和OCC （on chipclocking）模塊，同時插入mux， fix DRC

　　3 使用Testcompress 實現EDT壓縮scan chain

　　4 使用Testcompress 產生測試DC/ACpattern，同時產生測試驗證的Testbench

　　5 驗證DC/AC patterns的正確性和電路的正確性

　　6 使用SDF，驗證DC/ACpatterns相關電路的時序是否滿足要求

　　7 使用DC/AC patterns （wgl文件）轉換成ATE所需格式，在ATE上調試和使用

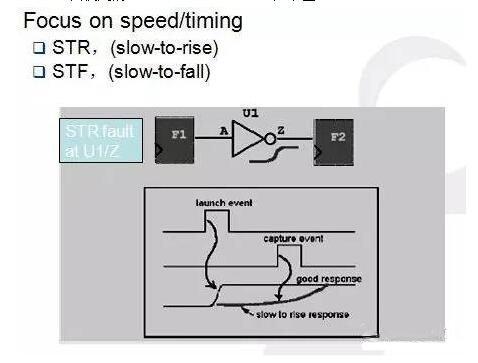

　　ATPG工具使用的TransiTIon faultmodel如下圖

　　常用的OCC電路結構如下

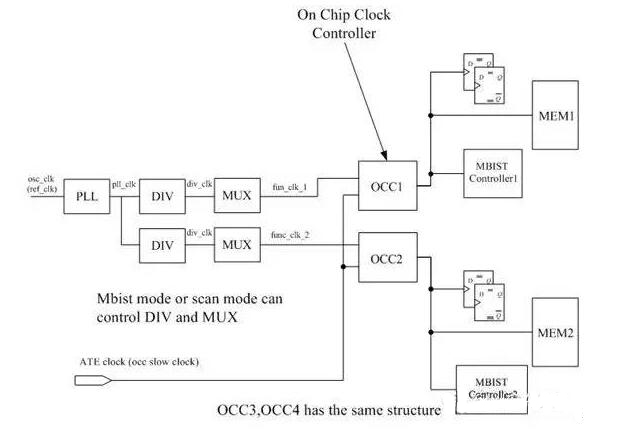

　　我們典型的插入OCC以后的電路如下圖
