隨著設備變得越來越小，電源也必須跟隨著變小。因此，當今設計人員的首要目標是：將單位體積功率（W/mm3）最大化。實現這一目標的一種方法是使用更高性能的電源開關。目前在這一領域已經有很多重要的創新，并且令人興奮的全新產品現在也已面市，這些產品擁有高速開關切換能力，可以提供更高的系統效率和更小的器件尺寸。



這些新型電源開關包括新一代更快的、基于硅的MOSFET，以及像鎵氮化物（GaN）或碳化硅（SiC）基質這些更新的技術。



與硅技術的垂直結構相比，新技術的橫向結構使其成為低電荷設備，因此能夠在幾納秒內轉換幾百伏。這非常適合快速開關系統。



其它優點包括較高的電場強度和電子遷移率，這意味著對于給定的擊穿電壓和導通電阻，開關尺寸可以小很多。另外，它們也具有更寬的帶隙（Band Gap），這意味著它們可以在更高的頻率和更高的電流下安全地操作。



然而，對于電源來說，快速切換并非沒有代價——它產生高噪聲瞬變，這可能會導致調制丟失，或由于閂鎖效應（Latch-up）而永久損壞整個系統。為了解決這個問題，用于驅動這些新型電源開關的器件的噪聲抗擾度必須得到顯著的改善。本文介紹了這些新技術以及設計人員如何能夠武裝自己以應對未來電源設計方面的挑戰。





讓我們來仔細看看廣泛存在的開關模式電源（SMPS），其中功率開關是最關鍵的部分。SMPS從交流到直流（AC-DC）或者從直流到直流（DC-DC）轉換其輸入功率，并且在大多數情況下，它們也改變電壓電平以適應應用的需要。

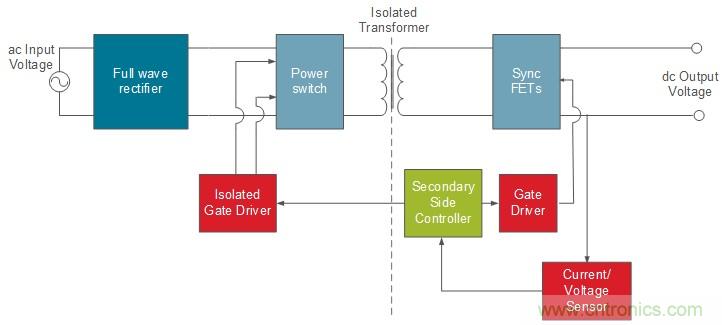

圖1.典型的AC-DC SMPS開關電源框圖



該圖顯示了一個典型的AC-DC SMPS開關電源框圖。首先，將交流輸入電壓整流成直流電壓。然后，在電源開關級使用柵極驅動器調制該直流電壓以控制調制過程。控制器生成控制信號，柵極驅動器用其來調制電源開關。該開關電壓通過一個帶有預期匝數比（Turns Ratio）的隔離變壓器來耦合，從而在輸出時獲得正確的電壓電平。然后該電壓由同步FET整流回直流。同步FET也需要柵極驅動器以控制其開關。電流和/或電壓傳感器監測輸出，并且提供反饋到控制器以微調調制方案，從而獲得最佳性能。





正如前面提到的，設計人員面臨的挑戰是實現單位體積中的最高功率。要做到這一點，最好的辦法是提高系統效率。通過開關和/或傳導而損耗的功率會產生熱量，它們還必須通過散熱片安全地釋放掉，但也由于散熱片的尺寸而增加了總體積。因此，創建一種更高效的設計有兩大好處——增加有用輸出功率和減小總體積。



為了實現這一目標，同時保持安全性，可用的最佳手段之一就是提高開關速率和頻率。這樣做具有以下優點：



• 更快的開關時間減小了電源開關損耗和散熱片的必要尺寸；



• 更高的調制頻率減小了輸出電容和電感的尺寸和成本；



• 更高的調制頻率減小了磁性材料（鐵氧體等）的不利影響；



• 更高的調制頻率改善了瞬態響應，防止電壓過沖/下沖（Voltage Over/Under-shoot）。



在這些優點備受青睞的同時，也有一項風險牽涉其中。如下圖所示，更快的開關會導致更高的開關瞬變。在當前采用GaN電源開關設計的最先進的系統中，開關時間通常約為5ns，或者比傳統系統快約10至20倍。例如，一根典型的600V高壓線將導致一個120 kV/µs的瞬變（600V/5ns=120V/ns或者120kV/µs）。

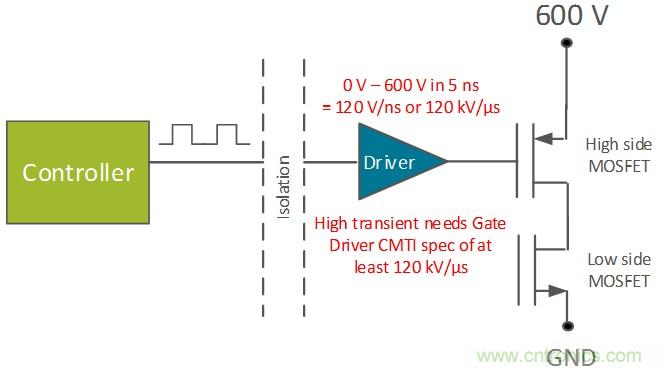

圖2.電源轉換器中的開關瞬變





這種高噪聲瞬變會導致柵極驅動器失去信號完整性，或者“毛刺”，從而導致系統調制失?。换蛘吒愕氖?，生成一個偽信號，其可能觸發兩個功率MOSFET同時接通，從而引發危險的電氣短路情況。高瞬變也可能造成柵極驅動器進入一種永久的閂鎖狀態，這也會引發危險情況。



控制電源開關的柵極驅動器的設計必須能夠承受這些噪聲瞬變，同時不會造成毛刺或閂鎖。驅動器承受這些共模噪聲瞬變的能力被定義為共模瞬變抗擾度（CMTI），它由大多數廠商通常列在其產品數據手冊中的一項規格來定義，并以kV/µs為單位來表示。在上面的示例中，柵極驅動器的CMTI規格應該已被清楚地確定為至少120kV/µs。





在隔離電源轉換器系統中，柵極驅動器需要被隔離以保持從首級側到次級側的隔離完整性。柵極驅動器通常為功率FET的柵極提供高達4A的開關電流。對于給定的FET柵極電容，電流驅動能力越強，開關速率就越快。下圖顯示了一個隔離柵極驅動器的簡單原理圖，其連接至一個電壓達400V的功率FET的柵極。

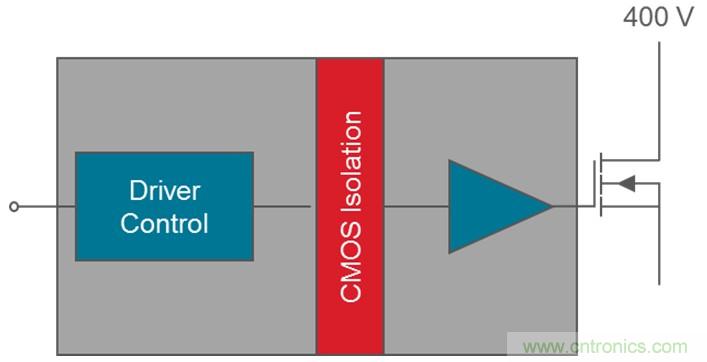

圖3.隔離柵極驅動器示例



當今市場上可提供許多隔離柵極驅動器解決方案。



• 結隔離驅動器（Junction-Isolated Driver）



結隔離驅動器有一個浮動的高壓側驅動器去適應高電壓線路。對于這樣的設備而言，最高額定電壓約為600V。通常情況下，這些產品經濟實惠，但具有較小的瞬變抑制力，很容易閂鎖，從而造成永久損壞或安全危害。一般來說，用于支持信號完整性的CMTI規格是在10kV/µs范圍之內，而用于支持閂鎖抗擾的CMTI規格是在50 kV/µs范圍之內。



• 光耦合驅動器



光耦合柵極驅動器都被真正地隔離（相對于浮動的高壓側驅動器），而且它們已經存在了相當長的一段時間。典型光耦合驅動器的CMTI規格在10-20 kV/µs之間，而最新產品則擁有大為改善的性能，其CMTI值達到50 kV/µs（最小值）。



• 電容耦合和變壓器耦合驅動器



除了結驅動器或光耦合驅動器之外，諸如電容耦合或變壓器耦合解決方案等技術，也使性能提升了一大截。



請牢記我們的最終目標——實現可能的最快開關速率同時確保安全性——電容耦合和變壓器耦合驅動器的最大優勢在于，他們能夠承受極高的噪聲瞬變，而又不會丟失數據并不會被閂鎖。一些最新的變壓器耦合柵極驅動器的CMTI規范為50 kV/µs（最小值），而這仍然不能滿足我們所考慮的最高效率系統。



最新的電容耦合解決方案也有相應的CMTI規范，支持信號完整性的CMTI為200 kV/µs（最小值），支持閂鎖抗擾的CMTI為400 kV/µs（最大值）。這是業界領先的性能，且最適合當今的新型高頻系統設計。



使用電容耦合隔離驅動器還有一些其它的優勢。它們非?？焖伲ǖ脱舆t），并且信道之間和器件之間的一致性優于其它解決方案。與一些流行的光耦柵極驅動器相比，其傳輸時延（延遲）性能要好10倍之多，同時器件之間的一致性也要好10倍甚至更多。這種一致性為設計人員提供了另一項關鍵優勢——系統的整體調制方案可以進行微調以實現最高效率和安全性，而無需去適應規格變動。



這些驅動器還允許較低電壓操作（相比5V的2.5V），以及更寬的工作溫度范圍（-40℃至125℃，而光耦合驅動器僅為-40℃至105℃）。此類驅動器還提供其它先進的特性，例如輸入噪聲濾波器、異步關斷能力，以及在同一個封裝中的諸如半橋或雙通道獨立驅動器等多種配置。



產品的安全性和長期可靠性也是這些應用中的關注重點，并且考慮這些屬性也是非常重要的。另外，新型驅動器在高電壓條件下的額定工作壽命為60年，比其它任何可比的解決方案都更長。



下表總結了相互競爭的驅動器之間的關鍵特性對比。

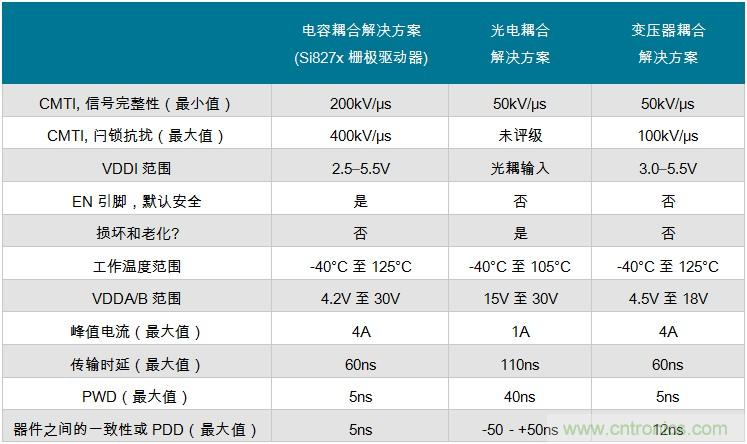

表1.常用隔離柵極驅動器技術的詳細對比





通過使用市場上可以提供的最快功率開關技術，電源設計人員希望能將其設計中的單位體積功率（W/mm3）實現最大化。最新的基于GaN和SiC的開關是當前市場可提供的最快速技術，但是要求柵極驅動器具有非常高的噪聲抗擾度（CMTI）。
