【導讀】在日常生活中，家里的插座、街道上的電表等，都是交流電。似乎交流電與直流電之間是沒有交點的，仿佛是在兩個不同的領域里。其實，兩者之間有著許多我們不知道的聯系。
交流說：“我可以變身直流”
交流可以變直流，我們平時用的電腦，手機等等設備，都是直接適配器連接到流淌著交流電的插座中，而我們手機、電腦里面運行著的可是直流電哦。那么，有疑惑了，既然電網發電、傳輸都在用交流電，為什么這個時候又要變成直流電呢？
原因是這樣的，交流是在時間軸上以正弦規律波動，由0上升到最大，又由最大逐漸減小到0，再由0逐漸變?yōu)樨摰淖畲螅缓笤倩謴偷?。然而我們的手機、電腦等等電子元器件是通過識別高低電位來進行工作的，交流電由于其正弦波動性，本身會產生高低電位，與電子元器件的邏輯判斷引起沖突。例如電腦，有電位則為1，無電位則為0，而交流電本身就會有過零點的電位。因此，交流電是無法為電子元器件工作的。
那么，是誰來完成交流轉換到直流的這一工作呢？整流器，如下圖即為一款常見的整流器產品。

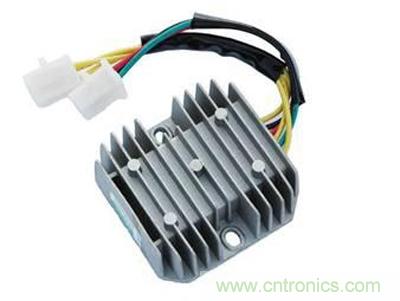

圖1 常見的整流器
在使用諸如電腦這類電器的時候，我們需要通過整流器將交流變?yōu)橹绷饕怨┦褂?。例如我們平時使用的洗衣機，其驅動馬達使用的是交流電，而控制面板上就是經過整流之后的直流電。
直流表示不服：“我也會變交流”
那么，是否會有直流變交流的場景呢？答案是肯定的。逆變器這種設備就是為了直流轉換成交流而誕生的。
簡單來說，逆變器是由逆變橋、控制邏輯和濾波電路組成。廣泛適用于空調、家庭影院、電動砂輪、電腦、電視等等，例如車載空調就需要逆變器將汽車蓄電池中的直流電轉變?yōu)榻涣麟妬砉ぷ?。如下圖就是一款1000W的逆變器產品。

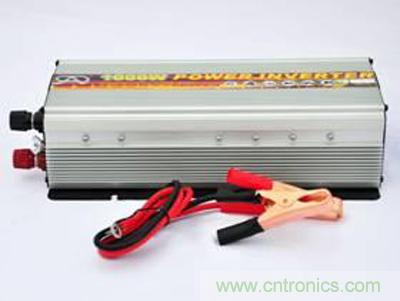

圖2 1000W逆變器
如何判斷一個逆變器的好壞呢？
從輸出的交流電來做區分的話，可以將逆變器分為單相逆變器和三相逆變器。單相逆變器經過逆變之后會產生單相的交流電，而三相則是輸出三相交流電。如何判斷逆變器的好壞主要從以下幾個標準來判斷。
1. 轉換效率
由于逆變器自身也會消耗電能，所以逆變器存在的一個天然屬性就是它無法將直流電能100%的完全轉換成交流。但是，轉換效率卻是我們判斷一個逆變器好壞的一個標準。在GB/T 20321標準中規定：在額定輸出狀態下，其輸出容量不大于2kVA的逆變器，效率應大于或等于80%；大于2kVA的逆變器，效率應大于或等于85%。如下圖，即對逆變器效率的實測。

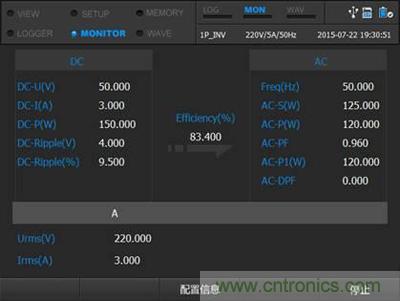

圖3 E6500對逆變器效率的檢測
2. 紋波電壓
紋波電壓是指直流中的交流成分，直流電壓本身應該是一個固定的電壓值，但是由于一些逆變器中的濾波電路濾波不徹底，導致會有交流成分混合到直流中。因此，通過檢測輸入端的紋波電壓是一個檢測逆變器的質量的有效手段。
3. 輸出交流的電能質量
逆變器在將直流轉換成交流輸出之后，交流的電能質量是檢測逆變器的一個很重要的指標。輸出端的交流如果存在電能質量問題，不僅僅是影響逆變器使用效率，減少逆變器使用壽命，更有可能給使用者帶來生命財產的安全隱患。例如，由逆變器輸出的交流電往往含有諧波，下圖為E6500對交流的諧波檢測。

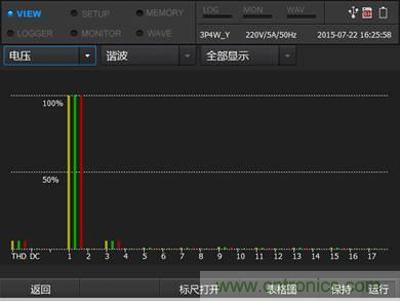

圖4 E6500檢測諧波
交流和直流之間的互相轉換是引起電能質量問題的根源之一，如交流轉變到直流的過程中，輸出的直流可能夾帶交流成分，從而引發對電子元器件的損毀。直流逆變到交流的過程中，濾波不徹底，會給輸入端的直流造成紋波電壓，影響輸入端效率。同時又會給輸出端的交流帶來很多的電能質量問題。諸如諧波、不平衡等等。
逆變器和整流器在日常生活應用十分普及，而直流交流相互轉換，其中的電能質量問題卻往往被忽視。而這些質量問題可能造成財產損失甚至人生安全（如手機充電爆炸、汽車空調自燃等）。因此，對于電器的電能質量問題應當引起我們足夠的重視。
