【導讀】Vishay Siliconix設計和生產面向工業、可再生能源、計算、消費及照明市場的高壓MOSFET（HVM）。我們擁有電壓范圍為50V至1000V的廣泛器件，其中采用我們最新超結技術的器件的電壓范圍為500 V至650 V 。本設計指南的目的是幫助設計工程師在其功率因數校正（PFC）設計中實現盡可能高的MOSFET效率。
功率因數校正設計
如圖1所示的PFC校正電路塊是一個重要子系統，在許多情況下是輸出功率不低于65 W的電源的必備子系統（依據EN61000-3-2）。該電路用于使輸入線路電流與AC電壓波形相配，在大多數情況下使輸出電壓上升至常見的400 VDC。

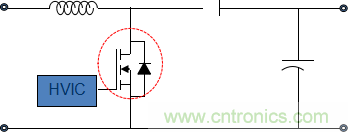

圖1：功率因數校正原理圖
“功率因數”為實際功率（P = 瓦特）與表觀功率（VA = 伏安）的比率。這方面的目標是實現盡可能接近于1的單位功率因數。對于完全相同的輸出功率，低功率因數負載比高功率因數負載會消耗更多無功電流。較低功率因數設計的較大電流會增加系統的能量損失，造成電力公司在輸電過程中浪費大量電能。圖1a和1b顯示了PFC對線路電流及其諧波的影響。

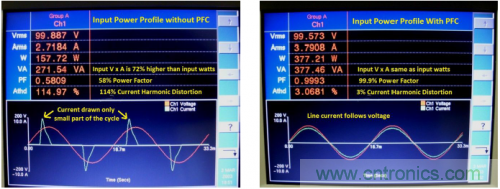

圖1a. 沒有PFC電路的線路電壓和電流 1b. 具有PFC電路的波形
在沒有PFC的圖1a中，電流只在周期的短時間期間來自AC電源。這導致較差的功率因數和高達115 %的過多諧波。雖然系統只使用了158 W可用功率，但輸電系統為提供它卻消耗了272伏安。圖2a顯示了在相同線路上實施PFC的好處。這時功率因數為99.9 %，諧波降至3 %。電流在整個周期中都來自AC線路，沒有浪費過多VA成分。
可以注意到，功率因數校正和諧波電流下降并非同義詞。例如，在高度電感性負載中，電流可能以完美正弦波形滯后于電壓。這會導致較差的功率因數和高無功功率，沒有任何諧波。而諧波電流豐富的失真波形通常具有所有不合需要的特性。PFC電路不只校正功率因數，還降低諧波電流。
目前，有多種不同標準規定了電子設備所用電力的質量。EN61000-3-2要求輸入功率大于75 W的所有系統都要降低諧波電流。80 Plus電流認證要求功率因數為0.9或更高。
在PFC電路中，MOSFET的損耗占總損耗的約15 %至20 %。在使用校正器件后，PFC效率可實現總共0.33 %增加（表1）。在500 W輸出功率下，計算結果是MOSFET功率損耗可減小2 W。

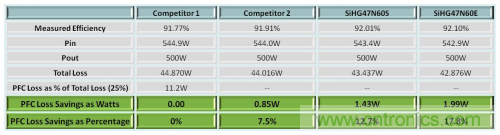

表1：基于總PFC功率損耗的MOSFET損耗計算
Vishay Siliconix針對規定的工作條件和5 W至1000 W輸出功率級編制了最重要的兩種600 V和650 V器件的列表，以幫助設計工程師在PFC設計中選擇最合適的MOSFET。表2列出了規定的工作條件，表4列出了每種功率級的最重要兩種E系列超結技術器件。雖然主要標準是效率，但表中提供了不止一種器件選擇，以滿足成本、封裝或更高電壓降額等其他要求。
PFC設計開發使用的MOSFET器件列表
表4中的器件是使用針對新應用的品質因數（FOM）而選擇的，該品質因數側重于最大限度減小器件的總損耗。雖然包括針對導電損耗的導通電阻（RDS(on)）和針對開關損耗的柵電荷（Qg），但FOM并非簡單的二者之積。為說明開關損耗，使用了器件的Qgs和Qgd的一部分及其輸出容值（Coss）。選擇最合適的器件時使用了以下工作條件（參見表2）。

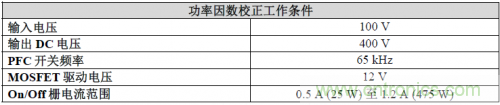

表2：功率因數校正設計條件
推薦器件的列表在“封裝”位置包括一個“x”。在相同電氣特征下，每種器件有許多可選封裝。實際使用的封裝取決于功率級和允許的MOSFET占位面積。圖2定義了不同零件號的封裝、額定電流、電壓和器件技術

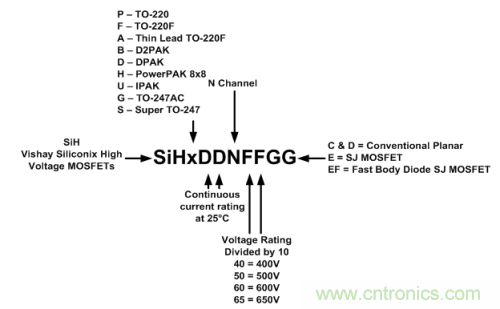

定義：Vishay高壓MOSFET零件號：SiHxDDNFFGG
圖2：零件號定義
對于提供的許多封裝選項，表3列出了不同封裝的建議最大額定功率。
基于封裝類型的推薦功率等級
表3：基于封裝類型的最大功率級
注：
* 如果使用散熱性能增強的多層PCB，則該封裝可在更高功率級下使用。
** 如果使用交錯式（interleaved）PFC設計，則輸出功率最大可達750 W（使用兩個TO-220）。在非交錯式設計中并聯兩個TO-220或TO-220F允許最大750 W。
結合設計條件、器件零件號含義和每種封裝類型的最大建議值，表4顯示了針對不同功率級的相應器件。
該列表顯示了許多不同器件。設計工程師可按照電壓、效率或價格來挑選最適合自己應用的器件。
功率因數校正MOSFET選型指南

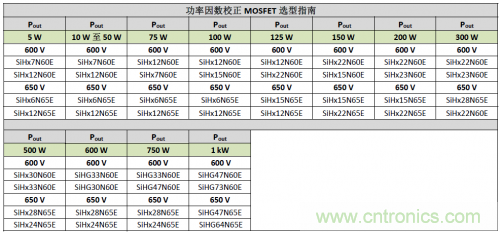

表4：基于PFC輸出功率級的器件選型工具
帶有“x”的器件可使用多種封裝；帶有“G”的器件必須使用TO-247封裝。
