【導讀】為了讓電源更好的工作，常需添加一些必要的外圍電路，如實現額外的保護特性，輸出特殊的電壓，獲得更大的輸出功率等。下文收集了一些常用的電源外圍電路，供大家設計時參考。
一.正負輸出接成單路輸出

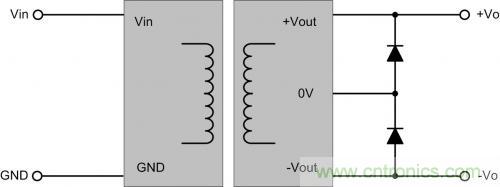

如一個5V轉±12V的電源，若臨時需要5V轉24V，可把負當?shù)?，正輸出?4V電源，輸出24VDC。應用時，在輸出各方向并聯一個二極管續流，防止兩路啟動時間不同，由一路通過負載給另一路的內部電路充電。
二.兩個電源的輸出串聯增大輸出電壓

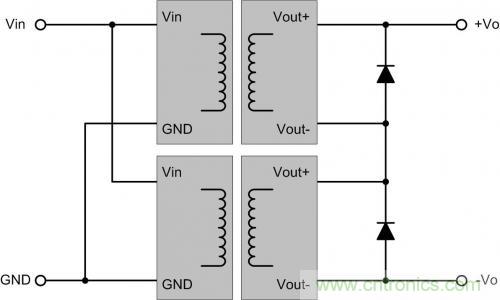

如手上有兩個5V轉24V的電源，若臨時需要48V輸出，可輸入并聯，輸出串聯，每個電源的輸出端，同樣并聯反向二極管，以防啟動快的電源通過負載給另一個電源輸出電路充電。
輸出串聯在要求輸出不常用的電壓時比較方便。如：需要輸出一個17V的電源，找一個5V和一個12V輸出的串聯即可。

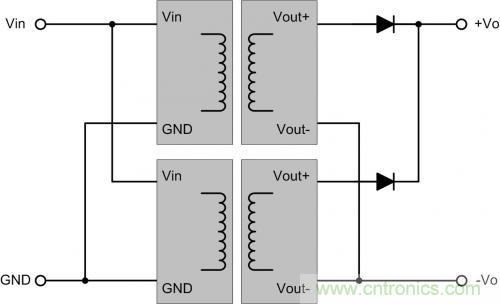

三.輸出并聯，增大輸出電流或冗余應用

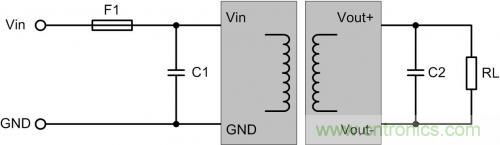

注意：電源的并聯有專門的技術解決方案，除非有特別的說明支持輸出并聯，一般而言，電源的輸出不能直接并聯。
上圖所示的應用，只能在兩個規格參數相同，且輸出電壓精度比較高的兩個電源中應用，作為簡單的增加輸出功率，或做建議冗余設計使用。
四.防輸入反接

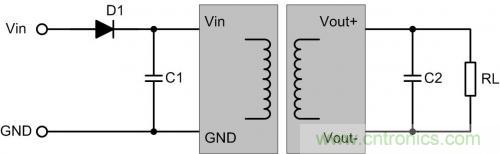

電源一般不具備防反接功能，輸入反接時容易損壞。最簡單的防反接就是下圖所示，輸入串聯一個二極管。電流比較大時，可將二極管換成內阻低的P溝MOS管降低損耗。

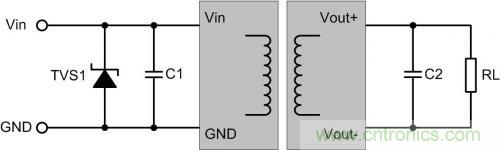

還有一種常見的防反接方案是用TVS，輸入反接時，輸入的電源通過TVS短路，能量不輸入到后級電源里。
這個電路的優點是TVS能吸收浪涌能量，同時具備一定的防浪涌能力。缺點是要求前級電源有短路保護功能，不然反接后TVS容易過流進一步過熱燒壞。
五.防輸出短路或過流
最簡單的做法是在輸入端或輸出端串聯一個自恢復保險絲，但自恢復保險絲的精度不高，過流保護的效果可能不如意。

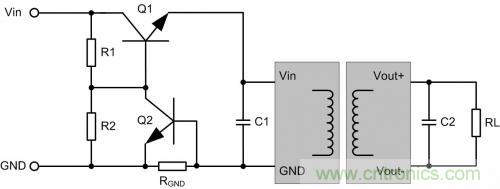

另一種比較精確的方式是用檢測輸入/輸出電流的方式，如下圖。
通過檢測RGND的電流，增大Q2的導通電壓后，把Q1關斷，停止供電，達到過流或短路保護的目的。
六.輸入過壓/欠壓保護

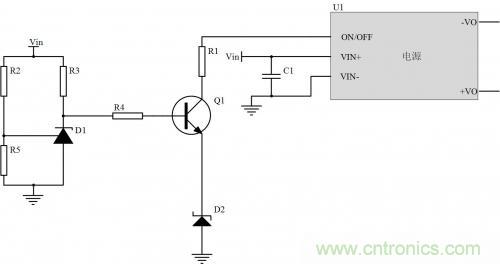

對于輸入端帶開關機控制的電源來說，關掉電源可以承受更高的輸入過電壓，輸入欠壓時，也能保護不會因過流損壞。如下圖，通過簡單的431基準檢測電路，可精確設置過壓或欠壓保護值，保護電源在輸入電壓異常情況下不損壞。
