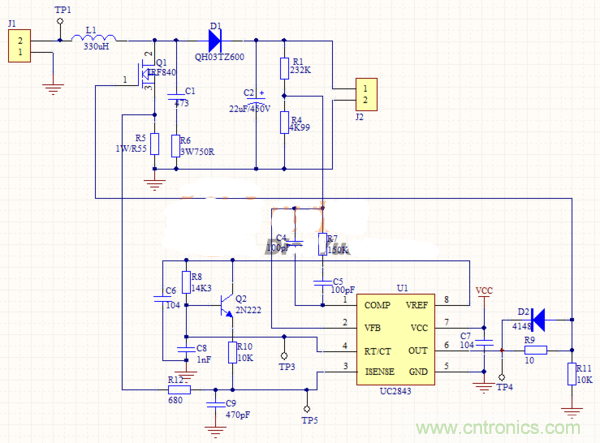

如圖1所示,輸入電壓為24~100V,想通過此BOOST電路得到120V輸出電壓??刂菩酒肬C2843,其中J1端為可調變壓器輸入端,J2端接負載電阻。UC2843的工作電源VCC用線性電壓源來提供,所有的地都連接在一起。現在的情況是,當UC2843的VCC沒有電壓時,MOS管正常關斷,可是,當把VCC接上時,MOS管發熱嚴重,并且輸入端J1電壓降到很低(沒有接VCC時,J1端電壓為40V,接上VCC后,J1端電壓降為2.5V左右)。連接VCC后,MOS管導通,但是一直不能關斷,導致輸入有短路現象。這是什么原因呢?
整個電路開環工作,占空比展開到100%。應該是有地方?jīng)]有接對。此外閉環參數也存在問題,善用示波器來進行檢測。R7、C4、C5這幾個參數決定閉環零級點的位置,關系到整個閉環的穩定性。一開始不確定電路是否正常工作,可以把輸出電容C2加的很大,這能保證電路能穩定,不會發生震蕩。
對于R7、C4、C5這幾個參數,一開始不確定電路是否正常工作,可以把輸出電容C2加的很大,例如加到100μ,可以保證電路能穩定,不會發生震蕩。
其次看源有沒有限流,如果源被限流那就帶不了太大的負載,負載大了以后,源的電壓下降到2.5V,那么占空比肯定會被拉到很大。相當于源被短路,此時可以檢查一下。此外RC震蕩參數也不太對(R8、C8),如果要求24V輸入,120V輸出,那么需要的占空比為80%,但現在的RC震蕩參數最大占空比只能到73%左右。24V時,輸出達不到120V。或者可以通過仿真軟件來進行仿真。
