在電路中滑動阻值時,電位器的電壓會發生什么變化?

發布時間:2015-10-06 責任編輯:echolady

【導讀】設計者要想調節電路中的電壓,通常會使用電位器。電位器在進行電壓調節過程中,難免會遇到各種問題。本文就講解一下電位器引腳相接后電壓不發生任何變化的實例。為大家詳細解析最終的解決方案。

在電路中滑動阻值時,電位器的電壓會發生什么變化?

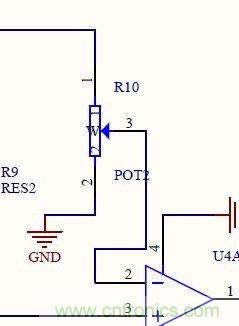

圖1

如圖1所示,R10為電位器,現通過改變R10的電阻值,來使輸入到比較器的電壓發生變化。但當當電位器2、3腳接在一起時,為什么電位器不論怎么滑動阻值,電壓都會產生變化?理論上來講2、3部分的電阻應該出現短路的情況,所以電壓是否也該發生變化。

實際上,這種做法是錯誤的,如果用電位器調電壓,那么電路中的2、3腳不要連接。那么為什么2、3腳的部分連接之后不接地是錯誤的呢?

如果放大器(比較器)輸入電阻不是非常大(相當于輸入端對地在芯片內部有個電阻),而是有限值(指和電位器兩端電阻值差不太多),那么電位器滑動端與原圖下端接在一起再接放大器(比較器)輸入端,旋轉電位器是可以改變放大器輸入端電壓(但變化范圍不如原圖大,可以自己計算)。

如果不接地相當于電位器2和3之間的那一部分電阻被短路,1和3之間的部分電阻相當于一條導線(因?yàn)檫\(yùn)放輸入端電流很?。?,1腳的輸入電壓完全加在3腳上,也就是說這種情況下運放負端輸入電壓和電位器1腳電壓相同,不會隨著調整電位器而變化。

在接地之后,1與3之間的電阻是否相當于一條導線呢?比較器的輸入電阻與電位器相比較非常大,至少為幾百倍。那么流過電位器的電流非常小,電位器上的壓降也非常小,所以旋動電位器時比較器輸入端電壓基本不變(并非絕對不變,但僅變化千分之幾甚至更?。?br />
因此,上電壓降在非常小的前提下,電位器就會如同一條導線一樣。如果原圖電位器下端接地,電位器滑動端到地電阻不是非常大,要流過一定電流,此時電位器上半段因流過一定電流而具有一定壓降,不再可以看成一段導線。

本篇文章通過實例對電位器在電路中阻值發生變化卻無法調節電壓的情況進行了分析。相信通過本篇文章的講解,大家再遇到電位器的電壓問題時都能夠有一個明確的解決思路,小編將繼續為大家尋找類似的問題,請大家隨時關注。
