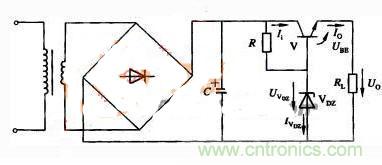

如圖1所示，用三極管V代替圖8.2中的限流電阻Ｒ，就得到串聯型三極管穩壓電路。在基極電路中，VDZ與Ｒ組成參數穩壓器。

工作原理

按圖1連接電路，檢查無誤后，接通電路；

保持輸入電壓Ui不變，改變RL，觀察U0；

保持負載RL不變，改變UL，觀察U0；

結論：輸出電壓U0基本保持不變。

該電路穩壓過程如下：

（１）當輸入電壓不變，而負載電壓變化時，其穩壓過程如下：

（２）當負載不變，輸入電壓U增加時，其穩壓過程如下：

（３）當UI增加時，輸出電壓U0有升高趨勢，由于三極管T基極電位被穩壓管DZ固定，故U0的增加將使三極管發射結上正向偏置電壓降低，基極電流減小，從而使三極管的集射極間的電阻增大，UCE增加，于是，抵消了U0增加，使U0基本保持不變。

可以看到，本文當中介紹的串聯穩壓三極管電路雖然能夠?qū)崿F(xiàn)較好的穩壓作用，但卻存在一個缺點，那就是在電路當中的控制靈敏度過低，這就導致了其穩定性能可能較差，這一點是設計者們需要隨時注意的。
