【導讀】工程師沸騰了！航空航天領域驚現能夠重復利用、成本非常低廉的配電機構，這在各個領域都掀起狂潮。配電架構根據DC-DC轉換器的范圍提供額定功率、封裝類型、拓?fù)浣Y(jié)構、輻射耐受度等。隨小編一起揭幕這一配電架構的精彩之處。
最近，航天子系統采用的先進半導體最底限是需有多個低電壓、具高電流軌條件，例如核心電壓小于1伏特（V）/30安培（A）的現場可編程門陣列（FPGA）。此外，各個負載也須具有獨特的排序、暫瞬、線路與負載調節的要求，這樣會讓配電網絡的設計變得更復雜。
目前航天總線提供28和100伏特不穩定的電源軌，可用于為最新的航天級半導體生成隔離的、有效率的穩壓電源。為滿足未來航天子系統的需求，開發一個低成本、可擴展的配電架構，且可重復的設計是尋求從28或100伏特兩種輸入中，可有效地生成多個較小的電軌，并同時限制功率轉換的總數。
航天級直流對直流（DC-DC）轉換器可有一致的封包，印刷電路板（PCB）接腳和輸出接腳要允許第一級功率變換以滿足特定任務的需求，而無須重新設計硬件的設計架構。這是提供一個低成本、可重復使用、可擴展、可靠及高效率配電架構必要的一個關鍵要求！
開發一個低成本、可重復使用配電架構需要放眼于完整的設計，并非單獨組件的價格。有些在單個封裝內，整合包含一個轉換器和控制回路的裝置，僅要求線電壓，其他的裝置則需要外部電感與電容，這外部電感與電容將增加整體成本、面積、布局和設計負擔。一些DC-DC包含內部電磁干擾（EMI）濾波器，而有些則需要設計者添加必要的被動組件。
下面的方塊圖（圖1）比較航天級DC-DC轉換器相對面積，可用于無論是從28或100伏特總線輸入產生的中間電壓，有些提供隔離輸出和幾個包含內部EMI濾波器。許多廠商提供不同合格范圍，這些范圍是根據DC-DC轉換器的額定功率、輸入電壓、輸出數量、封裝類型、拓?fù)浣Y(jié)構或?qū)椛涞哪褪艹潭榷鴣怼?br />

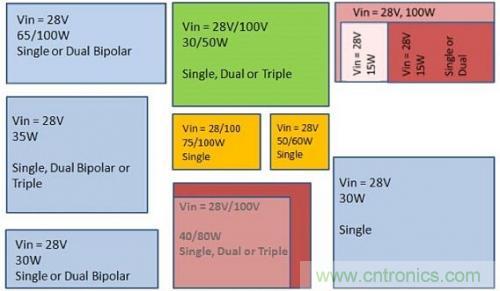

圖1 航太級DC-DC轉換器的相對尺寸比較
最新的DC-DCS轉換器使用的是零電壓/電流開關技術，以提高轉換效率及自適應；前饋補償考慮到負載降電壓，并避免訊號穿越隔離屏障。一些供貨商進行全面的輻射檢測，以作為裝置的合格條件的一部分，包括增強型低劑量率靈敏度（ELDRS）、位移損害、SEE和閘極斷裂。為符合供應、調節和最新的半導體瞬態電流的要求，切換或線性負載點（POL）被用來提供一個高效率的配電架構，以及用一種集中式的方法克服大量輸電損失。
許多航天級半導體供貨商販賣的POL，提供不同功率和電流額定值、拓?fù)浣Y(jié)構、效率、混和訊號、雙極，以及多個、特定線路可調輸出選項、負載與交叉監管規格。就如同DC-DC，一種低成本、可重復使用配電結構的設計要求著眼在完整的設計，而不只是單獨組件的價格。一些POL包含轉換器，其控制回路整合在單個封裝內，僅要求在線路輸入時，中間總線的電壓。其他需要外部電感器和電容器的組件，將增加總體成本、面積、布局和設計負擔。圖2比較最新航天級POL相對面積。
[page]
圖2 比較航太級POL相對尺寸
為了符合FPGA應用需求，多個POL可串行連接以增加整體DC-DC的輸出電流額定值。舉例而言，圖3顯示兩個航天級電路連接在一起時，可以提供1伏特核心電壓來啟動一顆賽靈思（Xilinx）V5QV FPGA；圖4則以一個整合產品為例，該產品可被配置為在4安培額定電流，輸出4個獨立電軌，或是在降低波紋的一個單一15安培電源供應。一個較小、4安培單一輸入產品也可以用得上。

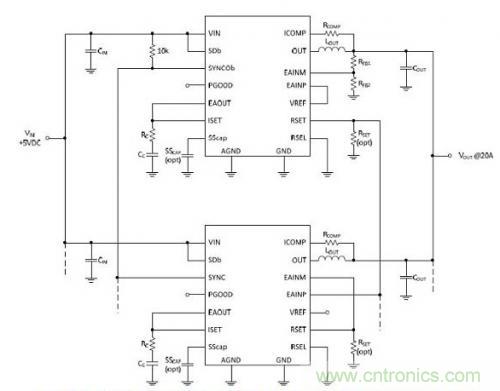

圖3 并聯2個10安培電路可以產生20安培DC-DC

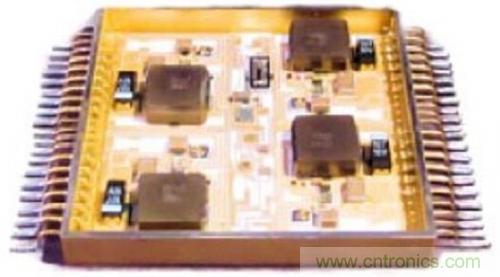

圖4 4個4安培POL的產品
現在可以開發出低成本、可重復使用、可擴展、可靠、高效率的配電結構供未來衛星子系統使用。在各種拓?fù)涞囊粋€(gè)多元化的DC-DC、開關和線性POL，都可用來設計新產品。相關閱讀：
