【導讀】在高速數字電路設計中,設計者不能單純地從數字電路的角度來審查自己的產品,而要把信號看作不穩定的模擬信號。高速電路中的時序設計,雖然看似復雜,然而只要明晰其分析方法,問題可以迎刃而解。那怎么計算呢?

1 滿足接收端芯片的建立,保持時間的必要性

在高速數字電路設計中,由于趨膚效應、臨近干擾、電流高速變化等因素,設計者不能單純地從數字電路的角度來審查自己的產品,而要把信號看作不穩定的模擬信號。采用頻譜分析儀對信號分析,可以發現,信號的高頻譜線主要來自于信號的變化沿而不是信號頻率。例如一個1MHz的信號,雖然時鐘周期為1微秒,但是如果其變化沿上升或下降時間為納秒級,則在頻譜儀上可以觀察到頻率高達數百兆赫茲的譜線。因此,電路設計者應該更加關注信號的邊沿,因?yàn)檫呇赝簿褪切盘?hào)頻譜最高、最容易受到干擾的地方。

在同步設計中,數據的讀取需要基于時鐘采樣,根據以上分析,為了得到穩定的數據,時鐘的采樣點應該遠離數據的變化沿。

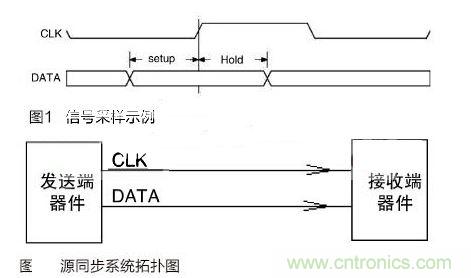

圖1是利用時鐘CLK的上升沿采樣數據DATA的示例。DATA發生變化后,需要等待至少Setup時間(建立時間)才能被采樣,而采樣之后,至少Hold時間(保持時間)之內DATA不能發生變化。因此可以看出,器件的建立時間和保持時間的要求,正是為了保證時鐘的采樣點遠離數據的變化沿。如果在芯片的輸入端不能滿足這些要求,那么芯片內部的邏輯將處于非穩態,功能出現異常。
利用時鐘CLK的上升沿采樣數據DATA的示例
2 時序分析中的關鍵參數

為了進行時序分析,需要從datasheet(芯片手冊)中提取以下關鍵參數:

  ● Freq:時鐘頻率,該參數取決于對芯片工作速率的要求。

  ● Tcycle:時鐘周期,根據時鐘頻率Freq的倒數求得。Tcycle=1/Freq。

  ● Tco:時鐘到數據輸出的延時。上文提到,輸入數據需要采用時鐘采樣,而輸出數據同樣也需要參考時鐘,不過一般而言,相比時鐘,輸出的數據需要在芯片內延遲一段時間,這個時間就稱為T(mén)co。該參數取決于芯片制造工藝。

  ● Tsetup(min):最小輸入建立時間要求。

  ● Thold(min):最小輸入保持時間要求。

除以上五個參數外,時序分析中還需要如下經驗參數:

  ● Vsig:信號傳輸速度。信號在電路上傳輸,傳輸速度約為6英寸/納秒。

時序計算的目標是得到以下兩個參數之間的關系:

  ● Tflight-data:數據信號在電路板上的走線延時。

  ● Tflight-clk:時鐘信號在電路板上的走線延時。

以上參數是進行時序分析的關鍵參數,對于普通的時序分析已經足夠。

3 源同步系統的時序計算

源同步系統指數據和時鐘是由同一個器件驅動發出的情況,下圖是常見的源同步系統拓?fù)浣Y(jié)構:

該系統的特點是,時鐘和數據均由發送端器件發出,在接收端,利用接收到的時鐘信號CLK采樣輸入數據信號DATA。

源同步系統的時序計算公式為:

TCO(max) + (Tflight-data - Tflight-clk)MAX + Tsetup(min) < Tcycle (式1)

TCO(min) + (Tflight-data - Tflight-clk)MIN > Thold(min) (式2)

時序計算的最終目標是獲得Tflight-data - T flight-clk的允許區間,再基于該區間,通過Vsig參數,推算出時鐘信號和數據信號的走線長度關系。
[page]
4 SPI4.2接口時序分析

SPI4.2(System Packet Interface Level4, Phase 2)接口是國際組織OIF制定的針對OC192(10Gbps)速率的接口。目前廣泛應用在高速芯片上,作為物理層芯片和鏈路層芯片之間的接口。SPI4.2的接口定義如下:

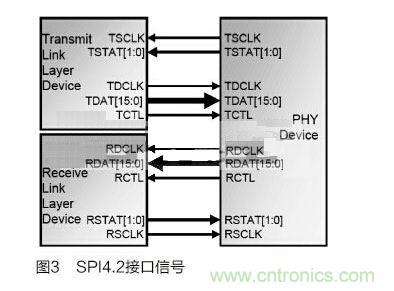

SPI4.2接口信號按照收、發方向分為兩組,如圖3中,以T開頭的發送信號組和以R開頭的接收信號組。每組又分為兩類,以發送信號組為例,有數據類和狀態類,其中數據類包含TDCLK、TDAT[15:0],TCTL,狀態類包含TSCLK,TSTAT[1:0]。
4 SPI4.2接口時序分析
其中,狀態類信號是單端LVTTL信號,接收端利用TSCLK的上升沿對TSTAT[1:0]采樣,方向?yàn)閺奈锢韺有酒l(fā)往鏈路層芯片;數據類信號是差分LVDS信號,接收端利用TDCLK的上升沿與下降沿對TDAT[15:0]和TCTL采樣,即一個時鐘周期進行兩次采樣,方向?yàn)閺逆溌穼有酒l(fā)往物理層芯片。

由于接收信號組與發送信號組的時序分析類似,因此本文僅對發送信號組進行時序分析。

在本設計中,采用Vitesee公司的VSC9128作為鏈路層芯片,VSC7323作為物理層芯片,以下參數分別從這兩個芯片的Datasheet中提取出來。

● 狀態類信號的時序分析

對狀態類信號,信號的流向是從物理層芯片發送到鏈路層芯片。

第一步,確定信號工作頻率,對狀態類信號,本設計設定其工作頻率和時鐘周期為:

  Freq=78.125MHz;

  Tcycle = 1/ Freq = 12.8ns;

第二步,從發送端,即物理層芯片手冊提取以下參數:

  -1ns < Tco < 2.5ns;

第三步,從接收端,即鏈路層芯片手冊提取建立時間和保持時間的要求:

  Tsetup(min) = 2ns;

  Thold(min) = 0.5ns;

將以上數據代入式1和式2:

  2.5ns + (Tflight-data - Tflight-clk)MAX + 2ns < 12.8ns

  -1ns + (Tflight-data - Tflight-clk)MIN > 0.5ns 整理得到:

  1.5ns < (Tflight-data - Tflight-clk) < 8.3ns

基于以上結論,同時考慮到Vsig = 6inch/ns,可以得到如下結論,當數據信號和時鐘信號走線長度關系滿足以下關系時,狀態類信號的時序要求將得到滿足:TSTAT信號走線長度比TSCLK長9英寸,但最多不能超過49.8英寸。

● 數據類信號的時序分析

對數據類信號,信號的流向是從鏈路層芯片發送到物理層芯片。

第一步,確定信號工作頻率,對數據類信號,本設計設定其工作頻率為:

Freq=414.72MHz;

與狀態類信號不同的是,數據類信號是雙邊沿采樣,即,一個時鐘周期對應兩次采樣,因此采樣周期為時鐘周期的一半。采樣周期計算方法為:

Tsample = 1/2*Tcycle = 1.2ns;

第二步,從發送端,即鏈路層芯片手冊提取以下參數:

-0.28ns < Tco < 0.28ns;

第三步,從接收端,即物理層芯片資料可以提取如下需求:

Tsetup(min) = 0.17ns;

Thold(min) = 0.21ns;

將以上數據代入式1和式2,需特別注意的是,對數據類信號,由于是雙邊沿采樣,應采用Tsample代替式1中的Tcycle:

0.28ns + (Tflight-data- Tflight-clk)MAX + 0.17ns < 1.2ns

-0.28ns + (Tflight-data- Tflight-clk)MIN> 0.21ns

整理得到:

0.49ns < (Tflight-data - Tflight-clk) < 0.75ns

基于以上結論,同時考慮到Vsig = 6inch/ns,可以得到如下結論,當數據信號和時鐘信號走線長度關系滿足以下關系時,數據類信號的時序要求將得到滿足:TDAT、TCTL信號走線長度比TDCLK長2.94英寸,但最多不能超過4.5英寸。

5 結論

高速電路中的時序設計,雖然看似復雜,然而只要明晰其分析方法,問題可以迎刃而解。
