新手福利:DIY一款低成本、600W正弦波逆變電源

發布時間:2015-03-10 責任編輯:xueqi

【導讀】新手福利到!鑒于很多初學者對正弦波逆變器的制作非常感興趣,因此,本文介紹一款600W正弦波逆變器制作的詳細過程。這個正弦波逆變器制作比較簡單,容易成功??靵碓囋嚢?。

該正弦波逆變器的特點

SPWM的驅動核心采用了單片機SPWM芯片TDS2285,所以,SPWM驅動部分相對純硬件來講,比較簡單,制作完成后要調試的東西很少,所以,比較容易成功。

所有的PCB全部采用了單面板,便于大家制作,因為,很多愛好者都會自已做單面的PCB,有的用感光法,有點用熱轉印法等等,使用單面板后就不用麻煩PCB廠家,自已在家里就可以做出來,當然,主要的目的是省錢。

該機所有的元件及材料都可以在網絡上買到。

功率只有600W,沒有做大功率的原因是,一來功率小點容易成功,二來既可以做實驗也有一定的實用性。

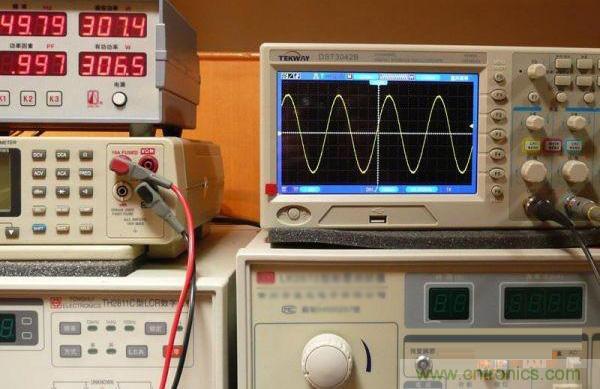

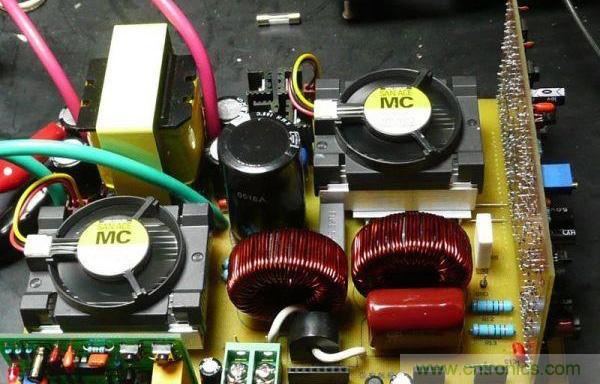

下面是樣機的照片和工作波形



電路原理

該逆變器分為四大部分,每一部分做一塊PCB板。分別是“功率主板”;“SPWM驅動板”;“DC-DC驅動板”;“保護板”。

1.功率主板:

功率主板包括了DC-DC推挽升壓和H橋逆變兩大部分。

該機的BT電壓為12V,滿功率時,前級工作電流可以達到55A以上,DC-DC升壓部分用了一對190N08,這種247封裝的牛管,只要散熱做到位,一對就可以輸出600W,也可以用IRFP2907Z,輸出能力差不多,價格也差不多。主變壓器用了EE55的磁芯,其實,就600W而言,用EE42也足夠了,但是為了繞制方便,加上EE55是現存有的,就用了EE55。關于主變壓器的繞制,下面再詳細介紹。前級推挽部分的供電采用對稱平衡方式,這樣做有二個好處,一是可以保證大電流時的二個功率管工作狀態的對稱性,保證不會出現單邊發熱現象;二是可以減少PCB反面堆錫層的電流密度。

當然,也可以大大減小因為電流不平衡引起的干擾。高壓整流快速二極管,用的是TO220封裝的RHRP8120,這種管子可靠性很好,這里用的是二手管,才1元錢一個。高壓濾波電容是470uf/450V的,在可能的情況下,盡可能用的容量大一些,對改善高壓部分的負載特性和減少干擾都有好處。

H橋部分用的是4個IRFP460,耐壓500V,最大電流20A,也可以用性能差不多的管子代替,用內阻小的管子可以提高整機的逆變效率。H橋部分的電路采用的常規電路。

下面是功率主板的PCB截圖,長寬為200X150MM,因為,這部分的電路比較簡單,就不給出原理圖了,直接畫了PCB圖,如圖1所示。

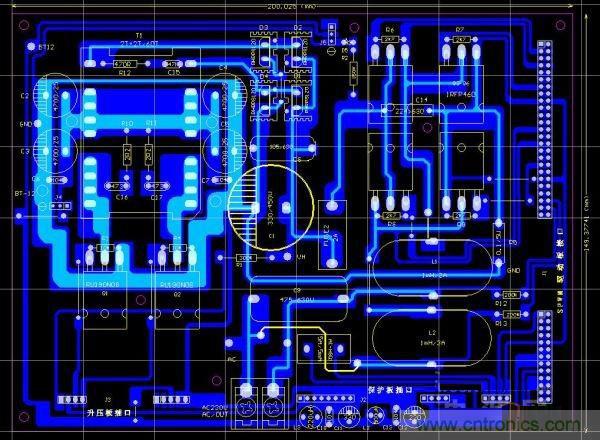

圖1:PCB圖

[page]
2、SPWM驅動板

SPWM的核心部分采用了TDS2285單片機芯片。U3、U4組成時序和死區電路,末級輸出用了4個250光藕,H橋的二個上管用了自舉式供電方式,這樣做的目的是簡化電路,可以不用隔離電源。

因為BT電壓會在10-15V之間變化,為了可靠驅動H橋,光藕250的圖騰輸出級工作電壓一定要在12-15之間,不能低于12V,否則可能使H橋功率管觸發失敗。所以,這里用了一個MC34063(U9),把BT電壓升至15V(該升壓電路由鐘工提供),實驗證明,這方式十分有效。

整個SPWM驅動板,通過J1,J2插口和功率板接通,各插針說明如下:

J2:

2P-4P;7P-9P;13P-15P;18P-20P分別為H橋4個功率管的驅動引腳。
23P-24P為交流穩壓取樣電壓的輸入端。

J1:

1P為2285輸出至前級3525第10P的保護信號連接端,一旦保護電路啟動,2285的12P輸出高電平,通過該接口插針到前級3525的10P,關閉前級輸出。

6P-7P-8P為地GND。

9P接保護電路的輸出端,用于關閉后級SPWM輸出。

10P-11P接BT電源。

下面是SPWM驅動板的電原理圖和PCB截圖:

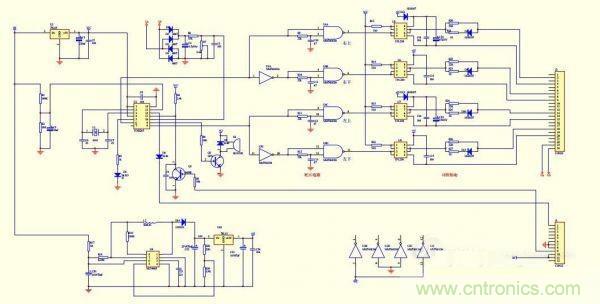

圖2:SPWM驅動板原理圖

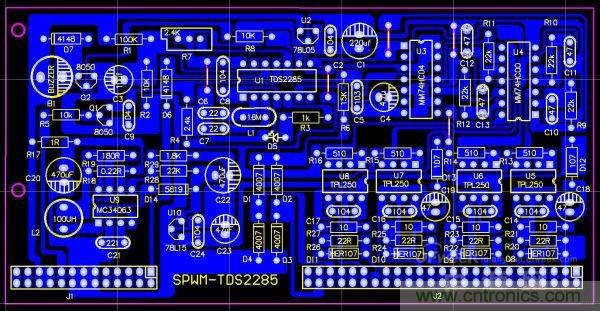

圖3:PCB截圖

3、DC-DC驅動板

DC-DC升壓驅動板,采用的是很常見的線路,用一片SG3525實現PWM的輸出,后級用二組圖騰輸出,經實驗,如果用一對190N08,圖騰部分可以省略,直接用3525驅動就夠了。板上有二個小按鈕開關,S1、S2、S1是開機的,S2是關機的,可以控制逆變器的啟動和停機。

驅動板是用J3,J4接口和功率板相連的,其中J3的第1P為限壓反饋輸入端。

下面是DC-DC升壓驅動電路圖和PCB截圖:

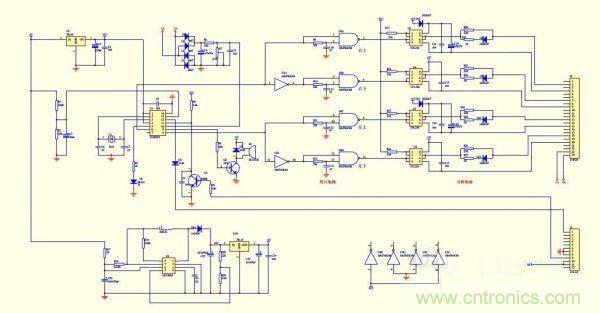

圖4:DC-DC驅動板原理圖

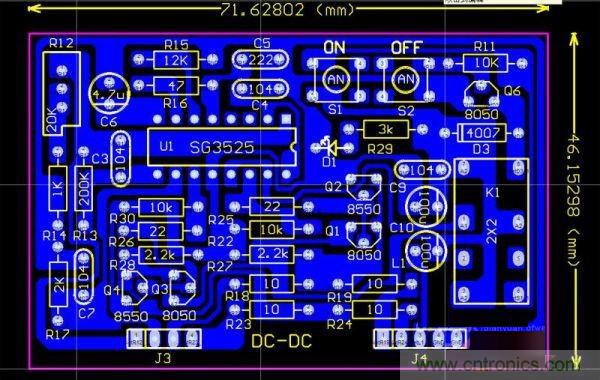

圖5:PCB截圖

4、保護板

這次沒有做保護板,有如下原因:首先是沒有保護板該機也可以工作;其次是:文章中的功率主板,是后來經修正過的,保護板上的接口也做了改動,而樣機用的是沒有修正過的PCB板,即便是做了保護板,也插不上去。

圖6:保護部分的電路圖

本文主要對600W正弦波逆變器的工作原理和特點進行了介紹,旨在為想要動手實踐的初學者們提供一個參考,并對設計中需要的知識進行梳理。
