【導讀】本電路雖然元件少，但是還設計有過流過載短路保護功能。當負載過載或者短路時，Q1的集電極電流大增，而Q1的發射極電阻R1會產生較高的壓降，這個過載或者短路產生的高電壓會經過R3讓Q2飽和導通，從而讓Q1截止停止輸出防止過載損壞。

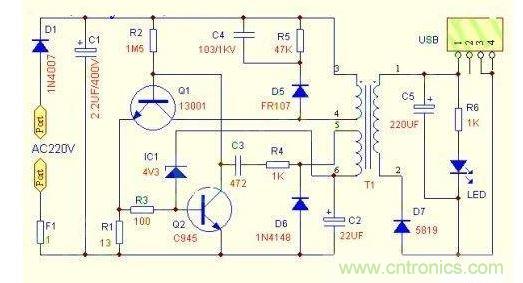

圖中用1歐的電阻F1起到保險絲的作用，用一個二極管D1完成整流作用。接通電源后，C1會有300V左右的直流電壓，通過R2給Q1的基極提供電流，Q1的發射極有R1電流檢測電阻R1，Q1基極得電后，會經過T1的(3、4)產生集電極電流，并同時在T1的(5、6)(1、2)上產生感應電壓，這兩個次級絕緣的圈數相同的線圈，其中T1(1、2)輸出由D7整流、C5濾波后通過USB座給負載供電;其中T1(5、6)經D6整流、C2濾波后通過IC1(實為4.3V穩壓管)、Q2組成取樣比較電路，檢測輸出電壓高低;其中T1(5、6)、C3、R4還組成Q1三極管的正反饋電路，讓Q1工作在高頻振蕩，不停的給T1(3、4)開關供電。當負載變輕或者電源電壓變高等任何原因?qū)е螺敵鲭妷荷邥r(shí)，T1(5、6)、IC1取樣比較導致Q2導通，Q1基極電流減小，集電極電流減小，負載能力變小，從而導致輸出電壓降低;當輸出電壓降低后，Q2取樣后又會截止，Q1的負載能力變強，輸出電壓又會升高;這樣起到自動穩壓作用。

本電路雖然元件少，但是還設計有過流過載短路保護功能。當負載過載或者短路時，Q1的集電極電流大增，而Q1的發射極電阻R1會產生較高的壓降，這個過載或者短路產生的高電壓會經過R3讓Q2飽和導通，從而讓Q1截止停止輸出防止過載損壞。因此，改變R1的大小，可以改變負載能力，如果要求輸出電流小，例如只需要輸出5V100MA，可以將R1阻值改大。當然，如果需要輸出5V500MA的話，就需要將R1適當改小。注意：R1改小會增加燒壞Q1的可能性，如果需要大電流輸出，建議更換13003、13007中大功率管。



C4、R5、D5起什么作用呢?T1變壓器是電感元件，Q1工作在開關狀態，當Q1截止時，會在集電極感應出很高的電壓，這個電壓可能高達1000伏以上，這會使Q1擊穿損壞，現在有了高速開關管D5，這個電壓可以給C4充電，吸收這個高壓，C4充電后可以立即通過R5放電，這樣Q1不會因集電極的高電壓擊穿損壞了，因此，這三個元件如有開關或者損壞，Q1是非常危險的，分分秒秒都可能會損壞。



1N4007是低頻二極管，F(xiàn)R107是高頻高壓二極管，1N5819是低電壓高頻肖特基二極管。(代換關系：FR107可以代替1N4007，反之則不行;而1N5819則不能用其它二極管代替，1N5819的導通電壓很低，相當于鍺管的導通電壓，因此，低電壓整流效率很高，如果一定要用其它二極管代替，則出輸出功率下載，發熱嚴重，效率變低。)



記?。篎R104(7)是高頻輸出整流二極管，1N4007才是電源整流二極管。
